徕卡LTD500激光跟踪测量设备结构模型

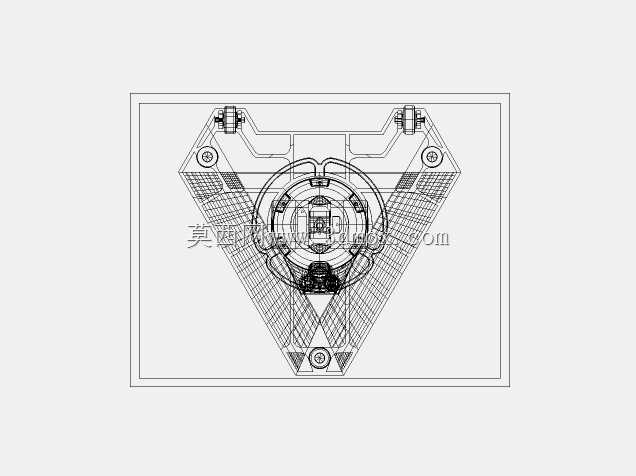

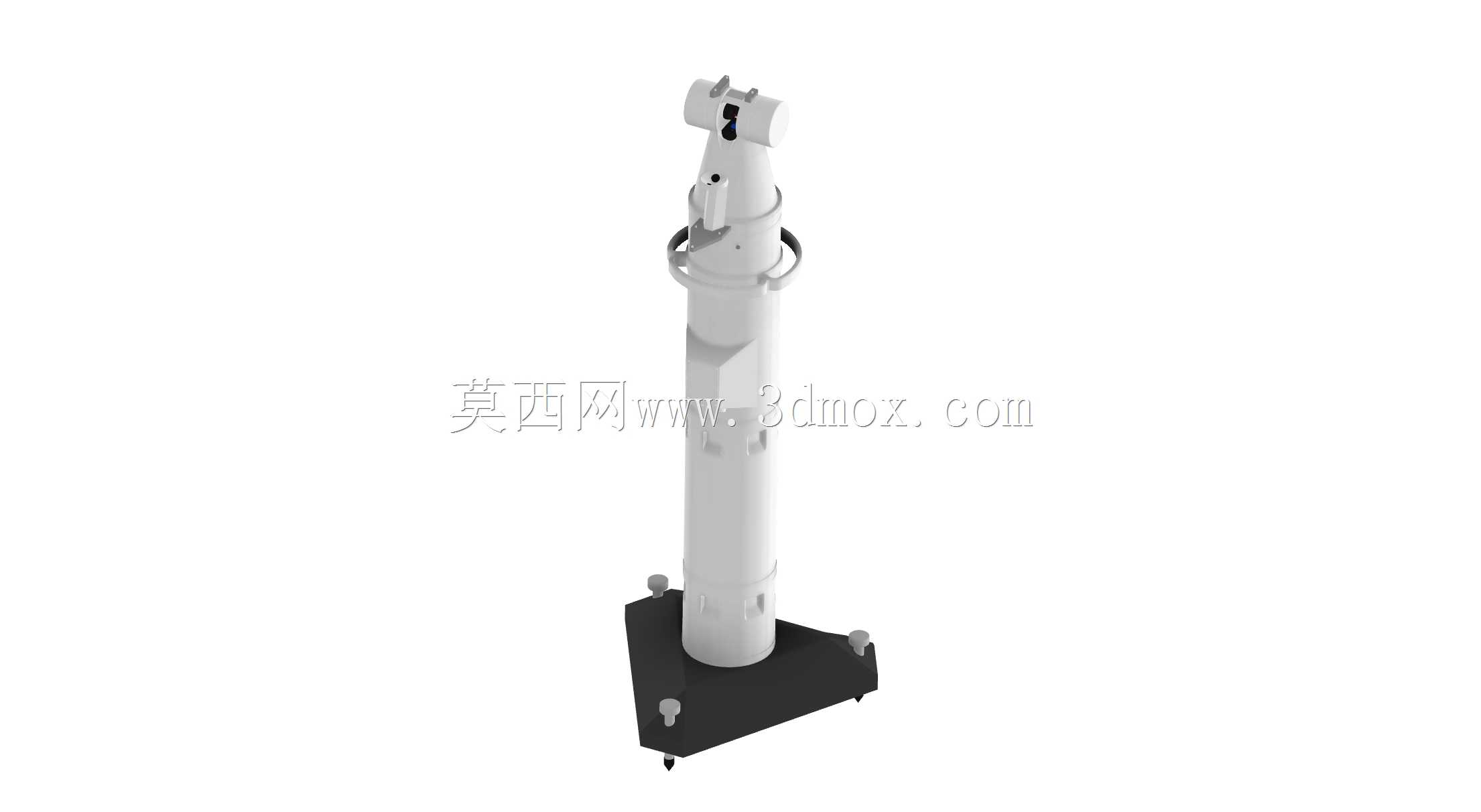

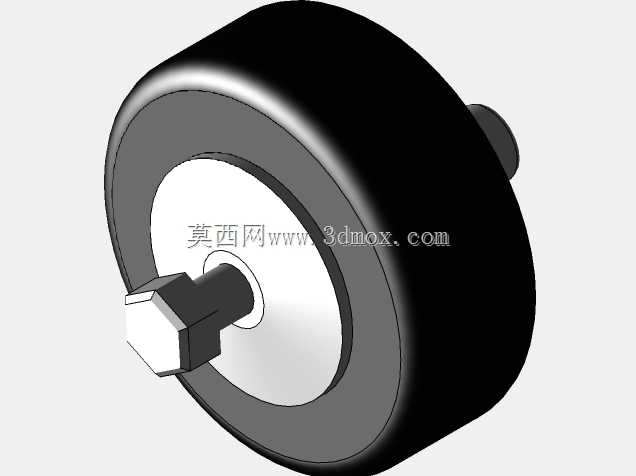

　　在航空航天大部件装配、汽车整车尺寸匹配验证、重型机械形位公差检测这类场景里，大尺寸空间的高精度坐标测量一直是现场作业的核心需求，徕卡LTD500这类便携式激光跟踪测量设备，正是为了解决传统三坐标测量机无法移动、测量行程受限的痛点设计的。从结构设计逻辑来看，整套设备采用立柱式支撑布局，底部为三角配重式安装基座，三个支脚位置预留了调平结构安装位，作业时可通过支脚的微调结构快速完成设备水平校准，基座整体采用低重心设计，即使在车间地面存在轻微振动的工况下，也能保证上部测量头的姿态稳定性，避免测量过程中出现光束偏移带来的误差。

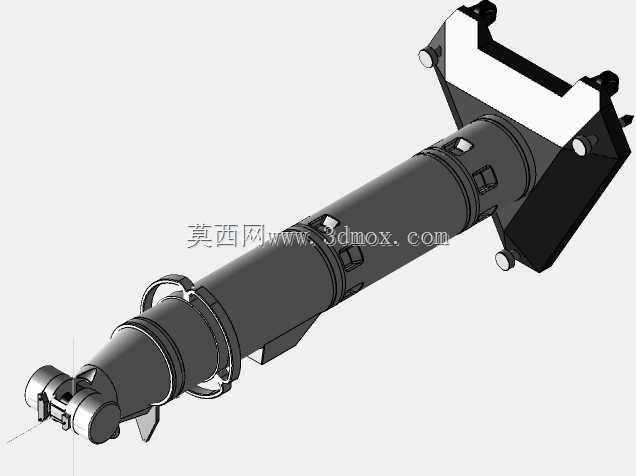

　　立柱部分采用分段式套筒结构，可根据现场测量需求调整整体支撑高度，不同分段之间设置了锁紧定位结构，调整到目标高度后可快速锁止，不会出现自重下滑的问题；立柱上部的跟踪测量头采用双轴回转轴系设计，水平方向可实现360度全周回转，垂直俯仰方向覆盖大角度测量范围，配合内置的激光干涉测距模块，可在数十米的测量半径内完成空间点的三维坐标采集，不需要像传统关节臂测量机那样受臂长限制，也不需要多次转站拼接就能覆盖大型工件的全尺寸测量范围。

　　从安装边界来看，整套设备落地安装时，基座的三角支撑 footprint 控制在较小范围内，不需要在车间地面做预埋固定，普通的硬化水泥地面即可满足架设要求，设备整体重量经过优化，单人配合简易搬运工具即可完成现场转场，适配多工位轮流检测的作业模式。设备的功能设计完全围绕现场计量场景展开，跟踪头内置的光束自动捕捉功能，在测量过程中如果靶球被工件结构遮挡导致断光，重新进入光束覆盖范围后可快速锁定跟踪，不需要人工反复对位调整，大幅提升现场检测的作业效率。

　　在结构细节处理上，立柱外壁预留了线缆走线的集成槽位，供电与数据传输线缆全部沿立柱内部或侧边走线槽布置，避免现场作业时线缆拖拽勾挂工件或周边工装；测量头的外罩采用轻量化刚性材质，既降低上部回转结构的转动惯量，保证轴系转动的响应速度，也能在车间复杂环境下为内部光学元件提供防护，避免切削液、粉尘溅入影响光学系统精度。不同于固定式计量设备需要专门的恒温计量室环境，这套设备的结构设计充分考虑了工业现场的复杂工况，基座与立柱的连接位置设置了阻尼缓冲结构，可过滤车间内通行设备带来的高频微振动，保证测量数据的稳定性。

　　从实际使用场景出发，这套设备既可以完成大型工件的单点形位公差检测，比如风电叶片的型面偏差、大型机床床身的导轨直线度、航空结构件的装配孔位坐标，也可以配合扫描测头完成整体型面的点云采集，为逆向建模、装配偏差分析提供数据支撑。设计过程中对各运动轴的配重做了精准匹配，垂直俯仰轴的重心与回转轴线完全重合，即使长时间在大俯仰角度下工作，也不会出现轴系偏载带来的磨损问题，延长设备的现场使用寿命。设备的操作按键与接口全部集中在立柱下部的易操作位置，作业人员不需要攀爬或抬手过高就能完成设备开机、接口插拔等操作，符合现场作业的人机工程要求。
