SOT-93水平封装晶体管三维结构模型

　　在消费电子、工业控制板卡、电源模块的PCB布局设计环节，半导体分立器件的封装三维模型是结构干涉校验、装配工艺验证不可或缺的核心要素，SOT-93作为带安装固定孔的功率型晶体管封装形式，广泛应用于中小功率线性稳压、功率开关、低压大电流输出的电路场景中，这类封装器件通常需要兼顾散热路径设计与板级安装的机械可靠性，三维建模过程中需要精准还原每一处结构细节，才能为后续的整机结构设计提供可靠的参考依据。

　　从实际应用场景来看，采用SOT-93水平封装的晶体管，大多布置在PCB板边缘靠近散热壳体的位置，部分设计中会通过固定孔将器件直接锁附在金属散热片或者设备外壳内壁上，以此降低器件工作时的热阻，提升长期运行的稳定性，这就要求模型必须精准还原顶部固定耳的开孔位置、开孔直径、固定耳与器件本体的相对位置关系，一旦尺寸出现偏差，实际装配时就会出现锁附孔位错位、器件与周边结构件干涉的问题，严重时甚至会导致引脚受力变形，引发焊接可靠性隐患。

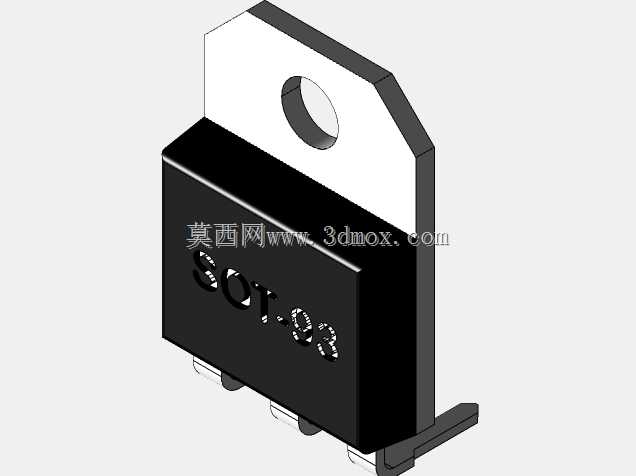

　　建模过程中首先梳理了该封装的实际结构逻辑：器件主体为黑色塑封本体，表面印有清晰的SOT-93标识，顶部延伸出带圆形安装孔的固定耳，固定耳采用切角设计避免锐边，同时减少安装时与周边元件的空间冲突；引脚从塑封本体底部水平引出，引脚的宽度、厚度、引脚间距以及引脚伸出长度都严格参照实际器件的安装尺寸设定，确保在PCB装配仿真中，引脚与焊盘的匹配度完全符合焊接工艺要求，不会出现引脚偏移、伸出长度不足导致的虚焊风险。

　　从安装边界维度考量，该水平封装结构的整体高度较低，适合对设备内部竖向空间有严格限制的薄型设备设计场景，模型还原了塑封本体的棱角过渡细节，固定耳的厚度与塑封本体顶部的衔接结构也完全按照实物比例构建，避免了简化模型常见的结构失真问题。在散热路径的结构还原上，模型保留了塑封本体与固定耳的衔接结构，因为实际应用中固定耳除了机械固定作用外，也是器件热量传导到外部散热结构的重要路径，精准的结构模型可以帮助热设计工程师更准确地仿真热传导路径，评估不同安装方式下的器件温升表现。

　　设计思路上完全围绕工程实际使用需求展开，没有做多余的艺术化修饰，所有结构特征都服务于装配校验、布局仿真、工艺验证的实际工程用途：比如固定耳的切角角度、开孔的沉边细节、引脚的折弯弧度，都按照量产器件的实际公差中位值构建，既能够满足常规设计的干涉检查需求，也能为非标定制散热结构的设计提供准确的尺寸参考。对于板级设计工程师而言，导入该模型后可以直接在三维布局环境中校验器件与周边电容、电阻、接插件等元件的安全间距，确认安装螺丝的操作空间是否充足，避免在样机试制阶段才发现结构干涉问题，减少打样迭代次数，缩短产品开发周期。

　　不同于简化的封装轮廓模型，该模型完整还原了SOT-93水平封装的所有外部结构特征，包括塑封表面的标识凹陷、固定耳的平面度特征、引脚与塑封本体的衔接位置，能够满足从PCB布局、结构装配到散热仿真全流程的设计使用需求，在小功率电源适配器、工业控制IO模块、车载低压控制板等产品的开发过程中，这类精准的封装模型可以有效提升结构设计的准确性，降低因封装尺寸失真导致的设计返工风险。
