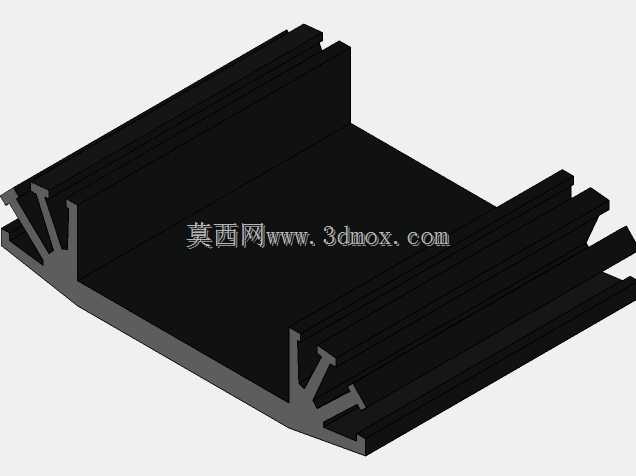

SK31型37.5mm规格铝制散热构件

　　既减少了装配工序的零件数量，也能避免在散热基底上打孔破坏热传导接触面的完整性，保证发热元件与散热基底的贴合面积最大化。肋片的排布采用了不等高的错落设计，靠近安装基面中心区域的肋片高度更高，对应发热元件的核心高温区，能够在有限的截面空间内拓展更多散热面积，边缘区域的肋片高度逐步降低，既可以减少型材整体的用料重量，也能避免肋片过高导致的结构刚度不足问题，在设备运输、长期振动工况下不会出现肋片变形弯折的情况。在实际应用场景中，这类散热构件常被用于工业现场的传感检测单元配套，比如安装在狭小电控柜内的温度传感变送模块、信号转换模块，这类模块的持续发热功率通常在3-10W区间，不需要强制风冷即可满足散热需求，依靠铝型材本身的高导热特性，在工业电子、传感检测类设备的结构设计环节，散热构件的选型与适配直接决定核心元器件的长期工作稳定性，这类挤压成型的铝制散热构件，是小功率发热元器件被动散热方案里应用占比极高的一类结构。这款SK31规格的散热构件，截面宽度尺寸为37.5mm，配套适配的安装基面尺寸为50×37.5mm，属于标准型材类散热结构，不需要额外开模定制，直接截取对应长度即可适配不同功率等级的发热元件，在传感变送模块、小型工业控制板卡、嵌入式检测单元的散热设计中十分常见。从结构设计逻辑来看，这款散热构件采用了两侧带安装卡槽的截面构型，区别于普通平板式散热片的直肋设计，其两侧的卡槽结构可以直接卡入设备壳体的预设导轨位，不需要额外打孔安装固定，

　　将元器件工作产生的热量通过肋片与周围空气形成自然对流，把元器件的工作结温控制在额定范围内，避免长期高温工况下的元器件参数漂移、寿命衰减问题。从安装边界来看，这款散热构件的卡槽尺寸适配常规的1mm厚度壳体安装边，安装时只需要将散热片从导轨端部滑入对应位置，在端部加装限位挡片即可完成固定，不需要使用螺丝等紧固件，装配效率远高于打孔固定的平板散热片，同时卡槽与导轨的贴合面也能辅助传导一部分热量，拓展了散热的热传导路径。在三维建模过程中，这类型材类构件不需要逐一对每一段肋片进行单独建模，只需要绘制准确的截面草图，通过拉伸特征即可生成对应长度的模型，建模时需要重点注意截面的卡槽尺寸公差、肋片的厚度均匀性，因为挤压成型的铝型材存在拔模斜度，

　　建模时要预留对应的工艺斜度，避免后续生产时出现脱模困难、肋片壁厚不均导致的散热性能差异。另外在结构适配时，需要注意散热基底的平面度要求，因为发热元件与散热片之间通常会填充导热硅脂或者导热垫，如果基底平面度超差，会导致导热介质填充不均，出现局部空气间隙，大幅降低热传导效率，所以在模型设计时要明确标注安装基面的平面度公差要求，通常控制在0.1mm以内即可满足常规工业场景的使用需求。在设备选型匹配时，不能只看散热片的整体外形尺寸，需要结合发热元件的热耗散功率、设备内部的空气流通条件、长期工作的环境温度上限来核算所需的散热面积，这款37.5mm宽度的散热构件，在自然对流条件下，每厘米长度的热阻大约在3-4℃/W区间，

　　设计人员可以根据目标温升要求截取对应的长度，不需要重新设计截面构型，能够大幅缩短产品的研发周期，降低开模成本。同时这类标准型材散热构件的表面通常会做阳极氧化处理，黑色氧化层的辐射散热效率要高于裸露的铝基材，建模时如果需要做渲染或者热仿真分析，要对应设置表面的发射率参数，保证热仿真结果的准确性，避免出现仿真结果与实际温升偏差过大的问题。在装配结构的适配设计中，还要注意散热片与周边元器件的安全间距，因为肋片是裸露的金属结构，如果周边有高压引脚或者裸露的导电接点，需要预留足够的电气间隙，或者在肋片表面贴附绝缘导热胶带，避免出现短路风险，两侧的卡槽结构除了安装固定之外，也可以作为绝缘挡片的安装位，不需要额外增加固定结构来安装绝缘件，进一步压缩整体结构的占用空间。
