GSM通信模块SIM800L板配天线结构模型

　　在物联网终端、远程数据采集设备、车载定位终端、智能抄表装置这类需要蜂窝通信能力的嵌入式设备开发中，SIM800L这类GSM/GPRS通信模块是应用极广的核心通信部件，很多结构工程师在做整机布局时，经常因为模块的实际安装尺寸、板边干涉、天线净空区预留问题反复改图，这个模型的构建完全基于实物卡尺测绘，能直接给结构设计阶段提供精准的装配参考。

　　从实际设备用途来看，SIM800L模块承担的是设备端与远程服务器的双向数据传输功能，支持短信收发、GPRS数据透传，在很多低速率远程通信场景下，相比4G模块成本更低、外围电路更简单，是很多入门级物联网设备的首选通信方案。做这类模块的结构设计时，首先要考虑的是PCB板的安装边界，模块本体的核心板是标准的红色阻焊PCB，板上集成了SIM卡卡槽、射频匹配电路、电源滤波电容、状态指示灯，板边的焊盘是2.54mm间距的直插焊盘，很多工程师在画安装孔位时容易忽略焊盘伸出的长度，导致装配时焊盘和设备外壳的加强筋干涉，这个模型里完整还原了板上所有元器件的突出高度，包括顶部的SIM卡卡座凸起、板侧的排针高度，能直接在装配环境里检查干涉情况。

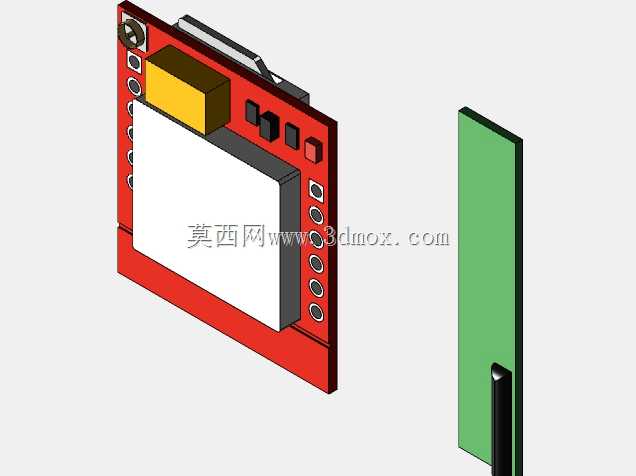

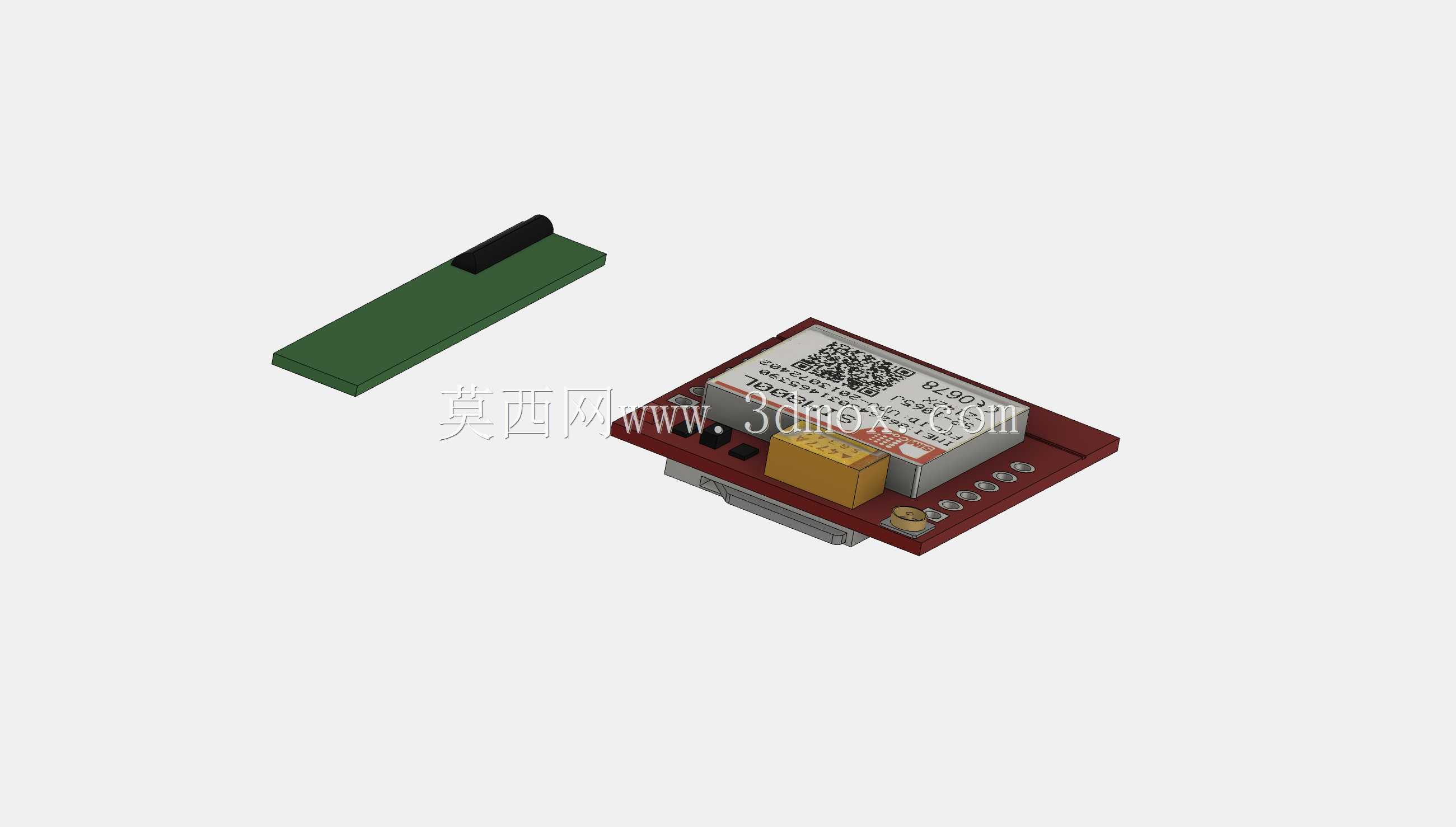

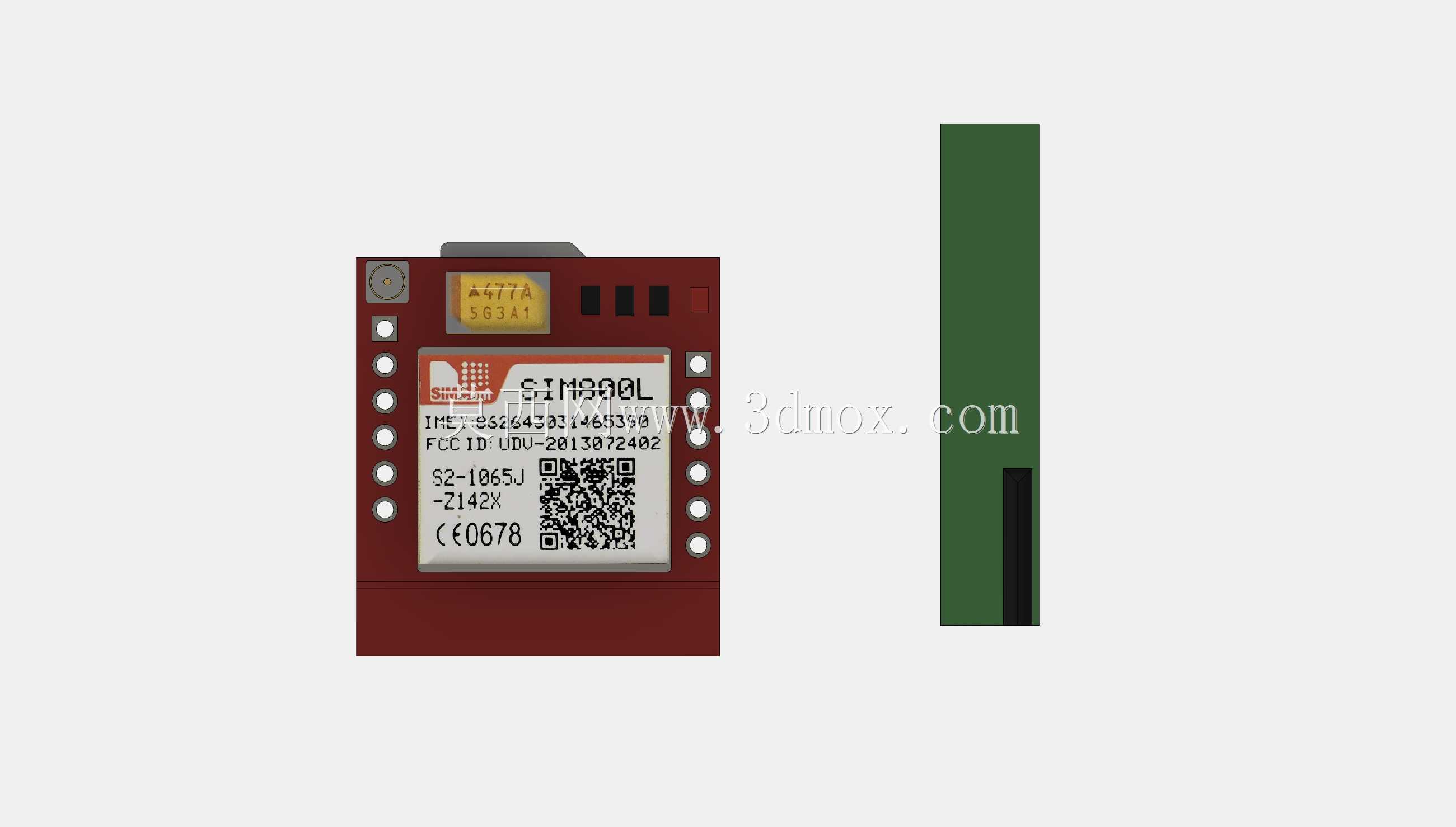

　　设计思路上，这个模型没有做过度的简化，没有把PCB做成光板糊弄，而是把板上的丝印标识、二维码标签、金属屏蔽罩的外形都做了还原，尤其是配套的FPC天线部分，很多同类模型都忽略了天线的安装空间要求，实际上这类条形GSM天线需要预留足够的净空区，不能紧贴金属壳体或者大的金属元器件，否则会严重影响射频信号强度，模型里的天线部分还原了实际的厚度、长度以及根部的连接段，能帮助工程师在整机布局时提前规划天线的安装位置，避免后期打样后出现信号差的问题。

　　从安装边界来看，模块PCB的下部预留了裁剪标记，很多实际应用场景里，用户会根据自己的板卡尺寸裁掉模块下部多余的PCB部分，模型里也保留了这个可裁剪区域的结构特征，方便工程师根据自己的安装需求调整装配尺寸。另外模块上的金属屏蔽罩是凸起结构，高度比板上其他电容电阻都要高，在做上下壳的间隙设计时，必须给屏蔽罩预留至少0.5mm的安全间隙，防止外壳压到屏蔽罩导致短路，这些细节在模型里都有准确的尺寸体现，不需要再反复对照实物手册核对尺寸。

　　在实际的工程应用里，很多做小型物联网终端的结构工程师，前期选型阶段如果没有精准的三维模型，很容易在布局时把模块和电源模块、主控板的位置留错，要么是天线被金属件遮挡，要么是SIM卡插拔的空间不够，导致后期开模后才发现问题，造成成本浪费。这个测绘模型的尺寸精度足够支撑结构评审阶段的布局校验，板上的每个元器件的高度、位置都和实物一致，包括板边的安装定位缺口、焊盘的位置，都能直接用来核对PCB封装的尺寸是否匹配，避免出现PCB画好后和模块实物对不上的问题。另外天线部分的模型是和模块本体分开的结构，能在装配环境里灵活调整天线的摆放角度，模拟不同安装位置下的空间占用情况，比如有的设备会把天线贴在壳体内壁，有的会把天线延伸到设备外部，这个模型都能支持对应的布局验证。

　　还要注意的是，这类通信模块的电源部分通常会有大体积的电解电容，电容的高度也是结构设计时容易忽略的点，模型里还原了板上电解电容的实际高度和直径，在做层叠布局时，如果模块上方要叠加其他电路板，就能提前核对电容和上层板的间隙，避免装配时压到电容。模块上的状态指示灯位置也做了准确还原，在做外壳的导光柱设计时，可以直接根据模型里的指示灯位置定位导光柱的安装位置，不需要反复拆实物测量位置。整体来看，这个模型完全围绕实际结构设计的需求构建，没有冗余的细节，也没有遗漏关键的安装尺寸特征，能直接应用在各类搭载SIM800L模块的通信设备结构开发中，减少前期测绘核对的工作量，提升设计效率，避免因为尺寸核对不到位导致的装配干涉问题。
