ArduinoMKR以太网扩展屏蔽板结构设计

　　在嵌入式开发与小型工业测控场景中，以太网通讯扩展是实现设备联网、数据远传的核心需求之一，这款适配Arduino MKR系列主控板的以太网屏蔽扩展结构，正是针对这类场景做的适配化结构设计。从实际应用来看，这类扩展板常被部署在小型工业数据采集节点、实验室环境监测终端、小型智能设备联网改造项目中，不需要额外布设通讯线束，直接通过板对板插接的方式和主控板完成物理连接与电气连通，就能让原本仅支持本地逻辑运算的MKR主控板获得标准以太网通讯能力，可接入厂区局域网实现数据上传、远程指令接收等功能。

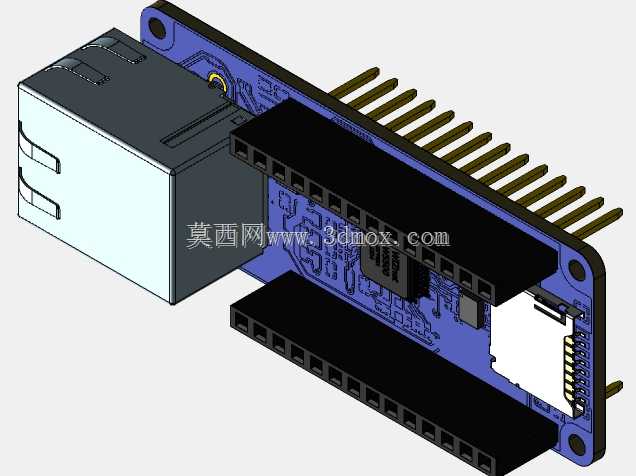

　　从结构设计思路来看，整个扩展板的布局完全贴合MKR系列主控板的安装边界做匹配，板体轮廓和主控板的长宽尺寸保持一致，不会出现外凸超界的情况，叠装之后整体结构紧凑，可直接装入适配MKR板型的标准防护外壳中，不需要额外做壳体的切削改造。板载的RJ45以太网接口布置在板体侧边，和主控板叠装之后接口端面与壳体的网口开孔位置完全对齐，网线插拔操作不会被主控板或者其他外接部件干涉，接口本身做了金属屏蔽层包裹，可降低工业现场电磁干扰对网络信号稳定性的影响，避免出现通讯丢包、延迟波动的问题。

　　板体上的两组排针排母结构完全匹配MKR主控板的引脚定义与排布间距，插装时引脚对位无错位，插接到位后排针与排母的咬合力足够，日常搬运、轻度震动场景下不会出现松脱断连的情况，同时排针的长度做了精准控制，叠装之后排针不会穿透主控板的焊盘层，也不会因为长度不足导致接触电阻过大影响信号传输。板载的SD卡卡槽布置在RJ45接口对侧的板边位置，卡槽采用沉贴式设计，卡托弹出之后不会和主控板上的元器件产生干涉，可支持本地数据缓存存储，在网络临时中断的场景下可先将采集数据存储在SD卡中，待网络恢复后再做断点续传，适配工业现场网络不稳定的使用工况。

　　从安装边界来看，整个扩展板叠装在主控板上方之后，整体高度控制在合理范围内，板上最高的元器件就是RJ45接口模块，其余阻容元件、芯片均采用低矮贴装方案，不会出现局部超高导致外壳无法合盖的问题。板体上预留的固定孔位和MKR主控板的安装孔完全同轴，叠装之后可通过同一组铜柱完成两层板的固定，不需要额外增加固定点位，也不会因为孔位偏差导致板体翘曲、焊盘受力开裂的问题。布线层面的结构避让也做了充分考虑，以太网信号走线区域做了完整的地平面隔离，和板上电源走线、数字IO走线保持足够的安全间距，减少信号串扰，同时板体边缘做了圆角处理，没有尖锐毛刺，装配操作时不会划伤操作人员，也不会刮损连接的线束外皮。

　　在实际选型适配时，这款扩展结构可直接匹配所有标准引脚定义的MKR系列主控板，不需要做额外的结构修改，插装之后即可完成硬件层面的连接，配合对应的固件程序就能实现网络通讯功能。针对工业现场的使用场景，板体基材选用常规FR-4环氧板，厚度和主控板保持一致，具备足够的结构强度，日常插拔网线、操作SD卡时不会出现板体弯折变形的情况，元器件的焊盘尺寸做了加大处理，提升焊接可靠性，在温湿度波动的工业环境中也能减少虚焊、脱焊的故障概率。
