四联式6.35mm音频插孔接插件结构

　　日常接触到的专业音频设备、舞台扩声系统、工业通讯对讲终端里，这类多联同轴音频插孔是信号链路里最容易被忽略但直接影响接触可靠性的核心接插部件，这次拆解建模的四联结构款，针对多通道并行音频传输场景做了集成化设计，省去了单孔逐个排布的安装冗余。从实际使用场景来看，这类1/4英寸规格的插孔最早应用于老式人工电话交换台的插塞连接，现在更多覆盖调音台多路输入输出、专业功放通道接口、工业对讲主机的手持话筒接驳、老式有线广播系统的终端接插环节，相比3.5mm民用音频插孔，它的插合接触面积更大，抗拉扯能力更强，能承受频繁插拔的工况损耗，在演出设备、工业通讯设备里的使用寿命远高于小型民用接口。

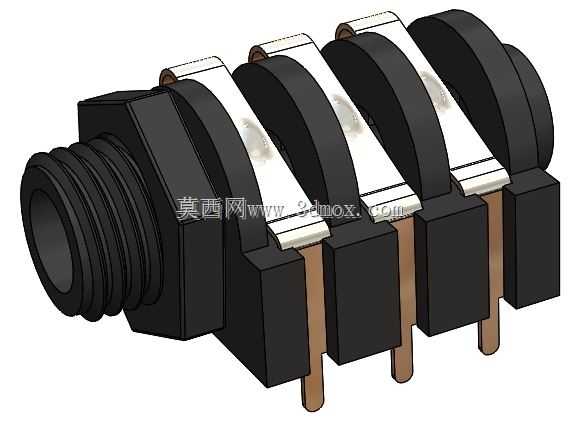

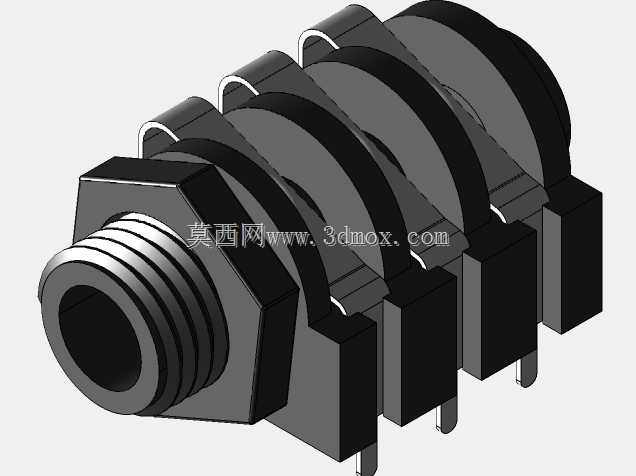

　　从功能特性上看，这款四联集成结构把四个独立的同轴插孔做了一体式塑封固定，每个插孔自带独立的常闭静触点与动触点弹片，当插头插入时，动触点被插头顶开，断开常闭回路，接通信号传输通路，拔出插头时弹片自动复位，可实现回路自检或者信号旁路的功能，每个插孔的引脚独立分隔，相邻通道之间做了绝缘隔挡，避免多通道并行传输时的信号串扰。插孔前端带外螺纹与六角锁紧结构，安装时可以从设备面板外侧插入安装孔，通过配套的六角螺母从背面锁紧固定，不需要额外的卡扣或者螺丝固定位，适配厚度1-3mm的金属或塑料设备面板，安装后外露的法兰边能贴合面板表面，起到防尘与限位的作用。

　　设计思路上，这款结构优先考虑了批量组装的工艺性，插孔的金属接触套采用拉伸成型工艺，尾部的接触弹片采用弹性锡青铜冲压成型，表面做镀镍处理提升抗氧化能力，外部的绝缘基座采用热固性塑料注塑成型，把四个独立的插孔金属组件一次性塑封固定，保证各引脚的位置度公差控制在0.1mm以内，适配波峰焊的自动焊接工艺，不需要人工逐个对位插装。引脚采用直插式设计，伸出基座底部的长度统一为3.2mm，适配标准2.54mm间距的PCB板安装孔位，焊接时每个引脚的焊盘独立设计，避免连锡短路。相邻两个插孔的中心距严格匹配标准6.35mm插头的插合空间，保证四个插头同时插入时不会出现干涉，插头插拔的手感阻尼控制在3-5N，既不会因为太松导致接触不良，也不会因为太紧导致插拔困难。

　　从安装边界尺寸来看，单组插孔的前端螺纹外径为9.8mm，适配面板上直径10mm的安装开孔，六角锁紧位的对边距离为12mm，锁紧后法兰边的直径为14mm，四联结构整体的横向总长度为48mm，基座部分的厚度为12mm，引脚的排布间距与插孔中心距保持一致，安装时PCB板需要预留的最小空间为50mm长、15mm宽、18mm高，其中包含插头插入后尾部的预留空间。设计时特意在每个插孔的金属外壳上预留了接地引脚，可以直接连接PCB的接地层，起到屏蔽外界电磁干扰的作用，在强电磁环境的工业现场使用时，能有效降低信号传输的底噪，避免外界干扰串入音频回路。弹片的接触压力经过反复调校，经过5000次插拔测试后接触电阻仍然能保持在10mΩ以下，满足专业设备长期使用的可靠性要求，不会因为长期插拔出现弹片松弛、接触不良的问题。
