霍尼韦尔15PSI压差式压力传感器结构

　　在工业气动控制、医疗呼吸设备、小型暖通空调压差监测这类场景里，压力检测元件的选型往往卡在安装空间、接口适配和输出信号匹配这几个核心点上，这款15PSI量程的压力传感元件，就是针对这类小空间气路压差检测需求做的结构设计。先从实际安装的边界尺寸说起，元件采用8引脚DIP封装，引脚间距符合标准直插元件的排布规范，整体本体的长宽尺寸控制在极小范围内，顶部引出的气嘴接头外径为0.19英寸，也就是4.93mm，刚好适配常规的软质气管直插安装，不需要额外做转接头，在紧凑的气路板卡布局里，不会和周边的电容、接插件等元件产生空间干涉，引脚伸出本体的长度足够兼容波峰焊和手工焊接两种工艺，焊接后元件本体和PCB板面的间隙预留合理，既可以避免焊接时热量直接传导到传感芯体造成性能偏移，也能给底部的密封结构留出足够的形变空间，不会因为PCB焊接后的微小形变拉扯到芯体封装。

　　从功能设计逻辑来看，这款元件是压差检测型结构，顶部气嘴接入正压检测端，本体底部和PCB贴合的位置预留了参考压接入的空间，不需要额外布置参考气路，在板卡安装时可以直接将背面的参考腔连通到设备的参考压区域，减少了外接气路的密封点，降低了长期使用中气路泄漏的风险。输出信号范围是0.5V到4.5V的比例式输出，不需要额外做信号放大电路就可以直接接入通用的AD采样端口，对于做小型化检测设备的结构工程师来说，不需要额外预留信号调理电路的板上空间，整体板卡的布局可以做得更紧凑。

　　实际选型应用的时候，要特别注意气嘴的安装方向，这款元件的气嘴是垂直于PCB板面向上引出的，在布置气路走向的时候，气管弯折半径不能小于5mm，避免长期弯折后气管堵死或者从气嘴处脱落，同时安装位置要尽量远离板上的发热元件，比如功率电阻、电源模块这类持续发热的部件，因为传感芯体对温度变化有一定的敏感度，长期处于高温区域会造成检测零点的偏移，虽然元件本身做了温度补偿，但结构布局上预留足够的散热间隙，能进一步提升长期检测的稳定性。

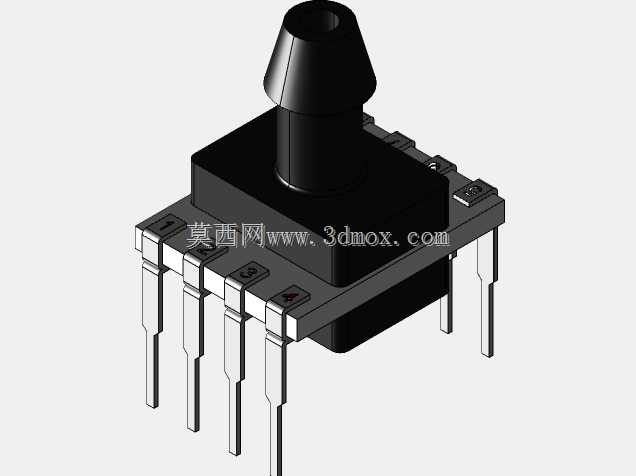

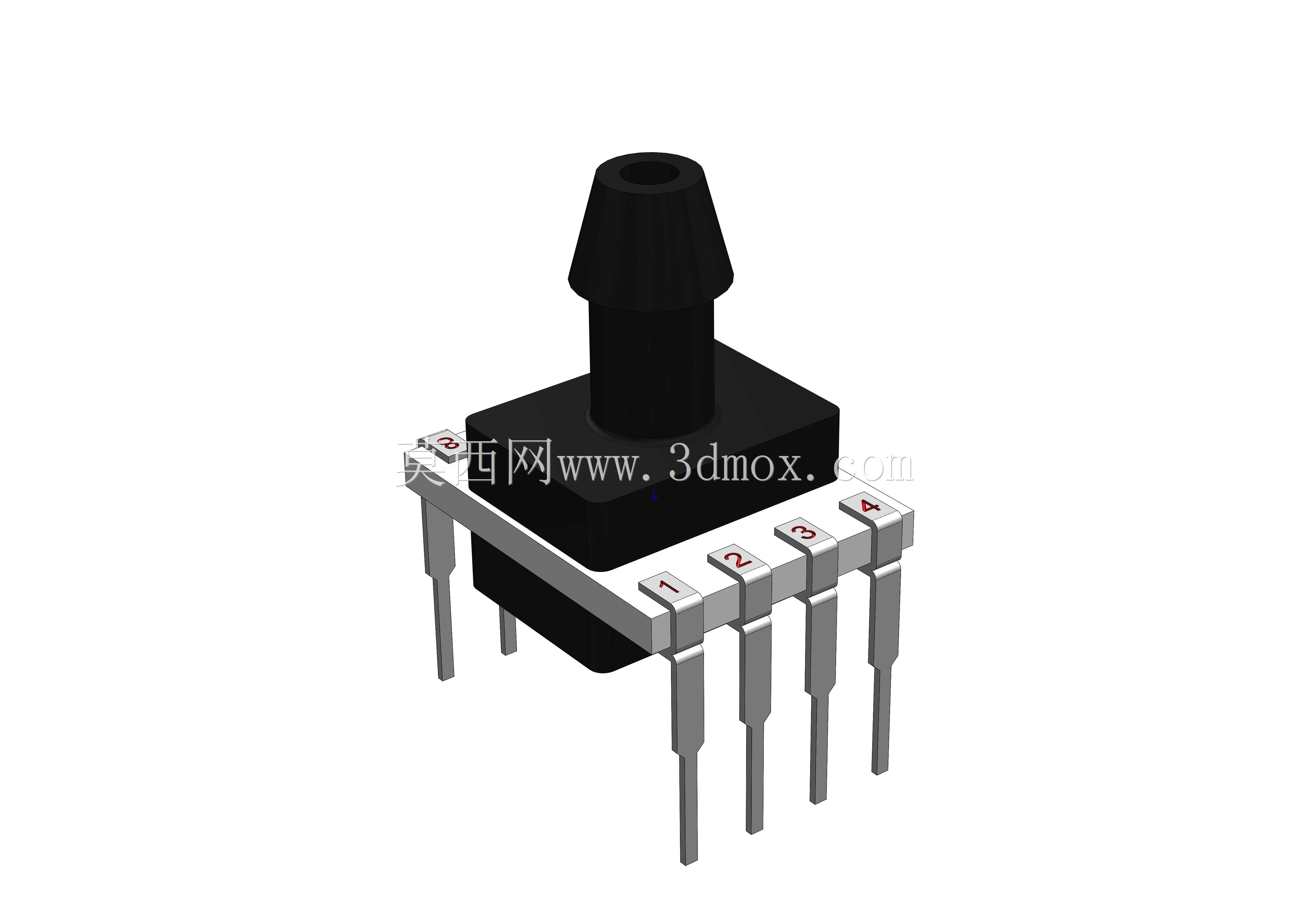

　　从结构建模的细节来看，这款元件的建模还原了实际产品的所有安装特征：引脚的倒角、气嘴根部的加强筋、本体上的引脚标识1到4的刻印位置都和实物一致，在做整机结构干涉检查的时候，可以直接导入装配体，模拟气管插接后的空间占用，不会出现建模尺寸偏差导致的实际装配干涉。比如在做便携式医疗呼吸检测设备的时候，内部空间每毫米都要精打细算，准确的传感器模型可以提前确认气路走向、焊接空间、外壳避让距离，避免开模后才发现元件和外壳筋位干涉，造成模具修改的成本浪费。

　　在工业气动回路的压力监测场景里，这款传感器的量程覆盖±103.42kPa的压差范围，刚好满足常规低压气动系统的压力检测需求，比如过滤器堵塞检测、气缸动作到位的压力反馈、小型真空泵的负压监测这类场景，不需要选用大量程的高压传感器，既节约成本，也能获得更高的检测精度。封装结构上采用的是塑料本体加金属引脚的设计，整体重量极轻，在有轻微振动的移动设备上使用时，不会因为自身重量造成引脚脱焊，相比螺纹安装的压力传感器，直插焊接的安装方式不需要在外壳或者气路板上做安装螺纹孔，减少了机加工的工序，也降低了螺纹密封带来的泄漏风险。

　　做三维装配的时候要注意，传感器本体底部和PCB之间不要布置过高的贴片元件，因为元件本体底部和PCB的间隙很小，如果布置了高度超过1mm的元件，会顶住传感器本体，造成焊接时元件浮高，引脚焊接不良。另外气嘴的内孔尺寸建模也和实物一致，在做气路流体仿真的时候，可以直接提取气嘴的内孔流道模型，不需要再重新绘制流道结构，能提升仿真建模的效率。对于做非标自动化设备的工程师来说，这类标准电子元件的准确三维模型，能大幅缩短整机设计的周期，不需要自己对着样品测绘尺寸，直接导入就可以完成布局，避免因为尺寸测绘误差造成的装配问题。
