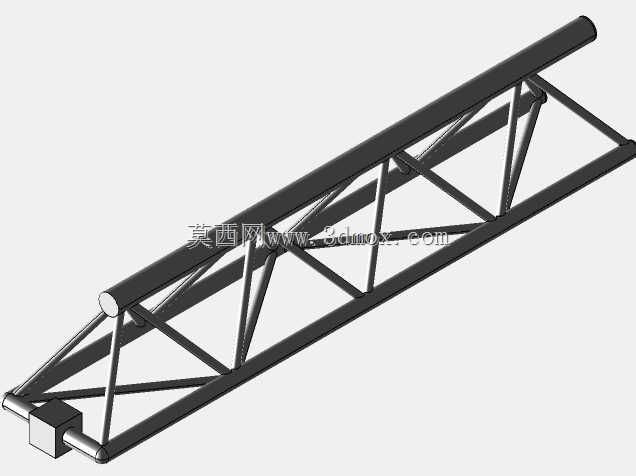

  在工矿厂区、基建现场的物料转运作业场景里,这类桁架式起重承载结构是核心受力部件,日常承担吊重传导、荷载分散的关键作用,区别于实腹式梁结构,该桁架构型通过管材的空间排布,在保证整体刚度的前提下大幅降低结构自重,适配大跨度起重作业的荷载传递需求。从实际作业工况来看,该结构主要承接起重机顶部起升机构传递的竖向吊重荷载,同时要承受作业过程中横向风载、小车运行带来的水平惯性力,以及启停阶段的动载冲击,所有杆件的受力最终会通过端部连接节点传导至下部的行走支腿或基础支座,因此结构的杆件排布逻辑完全围绕力流传递路径设计。设计阶段首先会梳理不同作业幅度下的荷载组合工况,明确最不利受力位置的杆件轴力范围,再对应匹配不同管径、壁厚的管材规格,

  避免出现局部杆件应力集中或者整体刚度不足的问题。从结构构型来看,整体采用三角形空间桁架排布,上下弦杆作为主要的纵向受力构件,承担整体弯矩带来的拉压轴力,腹杆则以斜向、竖向交错的方式连接上下弦,将节间荷载拆分传导至弦杆节点,避免弦杆承受额外的局部弯矩,这种排布方式能让每根管材都处于二力杆受力状态,充分发挥管材的轴向承载性能,相比实心构件能减少40%以上的材料用量,同时降低结构自身重量对起重额定载荷的占用。在安装边界层面,该结构端部设置有标准化的连接接口,可与不同吨位的起重支腿、回转支承座匹配对接,安装时需保证弦杆轴线的同轴度偏差控制在允许范围内,避免节点处产生附加装配应力,结构的整体跨度可根据现场作业需求调整节段数量,

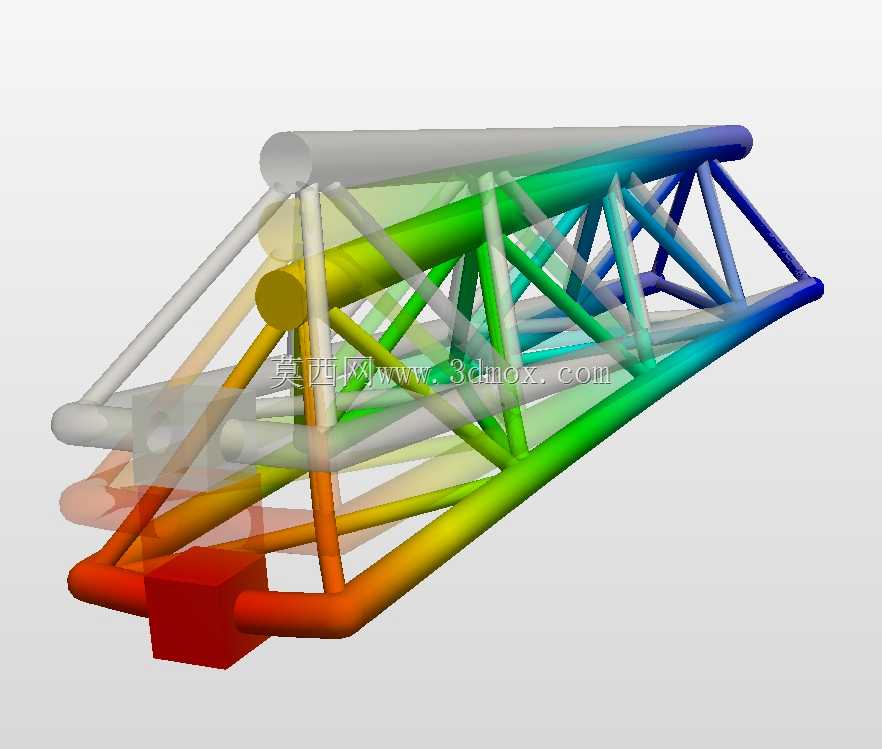

  单节段的连接节点采用相贯线焊接配合定位销定位,保证现场拼装的精度与连接强度。日常运维过程中,这类桁架结构需要重点检查腹杆与弦杆的连接焊缝、端部连接支座的螺栓预紧力,尤其是长期承受交变荷载的作业场景,要定期检测关键受力杆件的应力变形情况,避免杆件出现屈曲、焊缝开裂等隐患。从受力分析的角度,该结构的静力学仿真会重点关注顶部加载点附近的杆件应力分布、跨中位置的竖向挠度,以及端部支座处的反力大小,通过调整腹杆的角度、弦杆的截面参数,让整体结构的应力分布更均匀,将最大应力控制在材料许用应力范围内,同时保证竖向挠度满足起重作业的精度要求,避免吊重作业时结构变形过大影响作业安全。不同于小型起重设备的实腹梁结构,这类空间桁架结构更适配大吨位、

  大跨度的起重作业场景,在港口堆场、桥梁建设现场、重型装备制造车间的起重设备上都有广泛应用,其开放式的桁架结构也方便后期对结构表面进行防腐处理、对杆件损伤进行检测维修,相比封闭箱型梁结构,后期运维的难度与成本更低。在建模过程中,需要精准还原每根杆件的空间角度、相贯线切口位置,以及节点处的连接加强结构,保证仿真分析时的受力传导路径和实际结构一致,避免因建模简化导致的应力计算偏差,尤其是节点位置的杆件连接处理,要还原实际焊接的传力特性,不能简单采用绑定约束忽略节点的局部受力特性,才能得到贴合实际工况的静应力分析结果,为后续的结构优化、杆件选型提供准确的数据支撑。
