西姆森M531/M541发动机核心组件结构

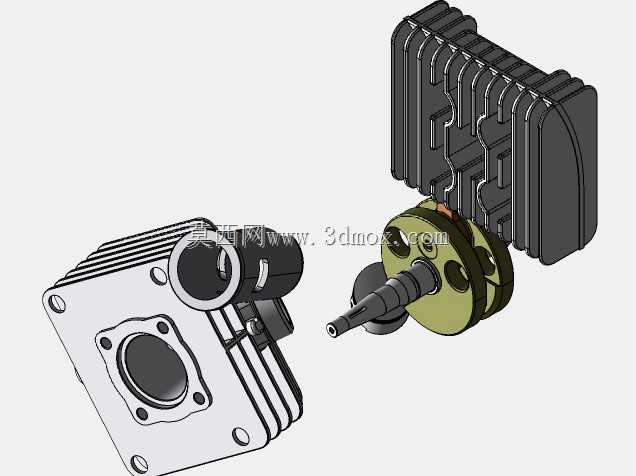

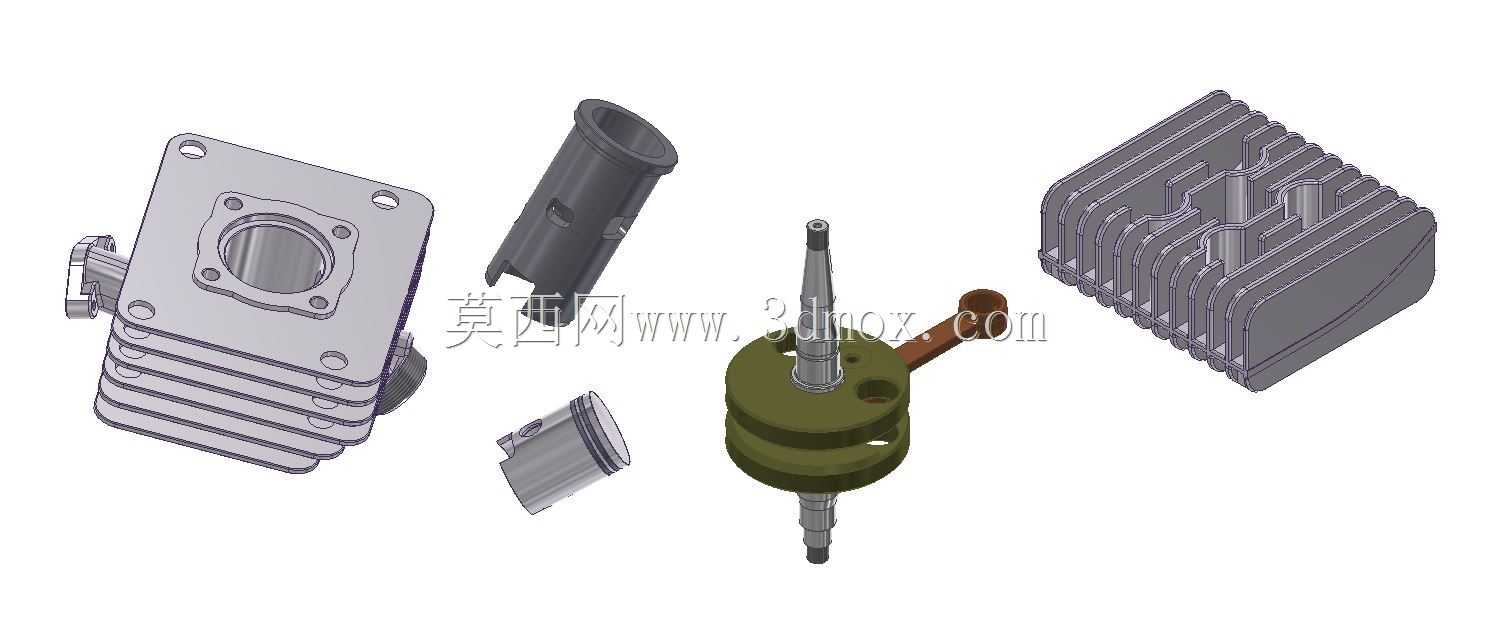

　　这套组件覆盖了二冲程小型动力单元的核心做功与配气结构，在轻型摩托、便携动力设备的动力输出场景中，这类组件的配合精度直接决定整机运行稳定性。气缸部分采用散热鳍片一体化铸造成型，鳍片排布沿气缸轴向等距分布，相邻鳍片间距兼顾散热效率与铸造工艺可行性，气缸内壁预留珩磨加工余量，安装法兰面设置四个定位通孔，与气缸盖对接的端面加工有密封槽位，可适配不同厚度的密封垫片满足压缩比调整需求。气缸盖对应气缸的安装孔位做了同轴度公差约束，中心进气通道的流道做了圆弧过渡处理，减少进气阻力，其外侧散热鳍片走向与气缸鳍片保持一致，保证整机散热气流走向顺畅无扰流。曲轴组件采用组合式结构，曲柄销与左右曲柄轴为过盈压装配合，平衡块的偏心质量经过配重核算，

　　可抵消活塞往复运动产生的一阶惯性力，曲轴输出端设置有键槽结构，可直接连接动力输出轮系，安装时需保证曲轴轴向窜动量控制在合理区间，避免运行过程中出现轴端窜动引发的密封失效。活塞部分采用裙部椭圆锥面设计，冷态下活塞销孔方向尺寸略短于垂直销孔方向，适配热态下活塞的不均匀膨胀，活塞环槽位置预留了气环与油环的安装空间，环槽侧壁的平面度公差严格控制，避免活塞环卡滞引发漏气问题。设计过程中优先考虑了组件的拆装维护性，气缸与曲轴箱的连接螺栓采用统一规格，减少维修时的工具种类，活塞销与连杆小头的配合采用滚针轴承结构，降低高转速下的摩擦损耗。各部件的安装边界做了明确的尺寸约束，气缸总高度、曲轴回转半径、活塞行程三者的尺寸链经过闭环核算，

　　保证活塞运行到上止点时与气缸盖的余隙容积符合设计要求，避免撞顶风险。散热鳍片的外轮廓尺寸控制在整机安装罩壳的内部空间范围内，不会出现装配干涉，曲轴两端的支撑轴颈尺寸适配标准规格的滚动轴承，可直接选用市售标准件降低维护成本。这类小型发动机组件常应用在低功率便携动力场景，对零部件的轻量化要求较高，因此在结构设计时对非受力部位做了合理的壁厚减薄，同时通过加强筋布局保证部件刚性，比如气缸盖的螺栓连接部位设置了放射状加强筋，既减少了铸件重量，又避免螺栓拧紧时出现盖体变形。活塞内部的加强筋沿销孔方向布置，可承受做功冲程的燃气冲击力，不会出现活塞顶部开裂问题。实际装配过程中，需注意各配合面的清洁度，尤其是气缸与曲轴箱的对接面，

　　残留的杂质会导致密封失效引发漏气漏油，曲轴的动平衡精度需满足高转速运行要求，避免整机振动过大。组件的各润滑点位做了对应油路预留，曲轴连杆大头的润滑依靠混合气携带的机油实现，因此流道设计时保证了混合气可顺利到达连杆轴承位置，避免干磨故障。
