小型桌面级数控雕刻机整体结构设计

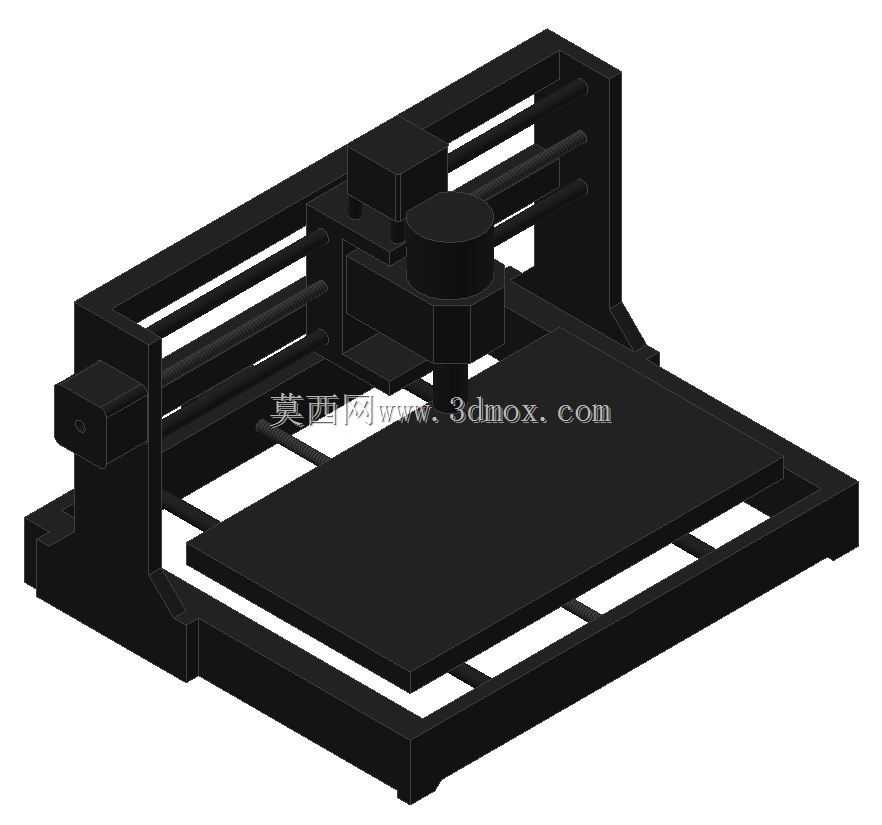

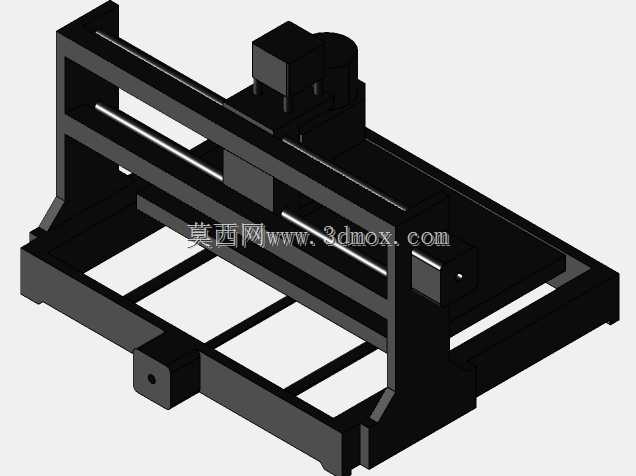

　　这款小型数控加工设备的结构设计，核心瞄准个人工作室、创客空间、小批量打样场景的轻量化加工需求，区别于工业级大型机床的厚重设计，整体框架采用型材拼接的思路，在保证结构刚性满足软质金属、塑料、木材等材料切削要求的前提下，尽可能压缩设备整体占地空间，能够直接放置在常规工作台上使用，不需要额外做设备基础浇筑或者地面固定，适配小空间作业的实际工况。从功能布局来看，设备采用龙门移动式的结构方案，加工平台固定在底座框架上，X轴传动组件布置在平台两侧的纵向梁上，带动龙门架实现前后方向的进给运动，Y轴传动组件集成在龙门横梁上，带动主轴安装座实现左右方向的进给，Z轴组件垂直布置在Y轴滑座上，带动主轴实现上下方向的进刀与退刀动作，

　　三个轴的传动路径都做了最短化设计，减少传动环节的间隙累积，保证小行程加工下的运动精度。设计过程中优先考虑了装配调试的便捷性，所有框架连接位置都预留了调节余量，组装时可以通过预紧调节螺栓修正型材拼接的形位公差，不需要大型工装辅助就能完成整机的精度校准，对于非专业设备组装人员也比较友好，降低了小型设备的使用门槛。主轴部分采用垂直安装的布局，安装座预留了标准的主轴装夹孔径，可适配不同功率的风冷主轴单元，用户可以根据自身常加工的材料材质、切削深度需求灵活更换对应规格的主轴，不需要对安装结构做二次修改。加工平台采用平板式结构设计，表面预留了标准的T型槽安装位，可搭配通用夹具固定不同外形的加工工件，平台的平面度在设计时做了公差约束，

　　保证大尺寸工件装夹时不会因为平台平面度误差导致加工深度不均。设备的外形边界控制在桌面设备的合理范围内，宽度方向不超过常规工作台的可用进深，长度方向预留了足够的X轴行程余量，能够覆盖常见小型零件的加工尺寸范围，安装时只需要保证放置台面水平，就可以满足设备的运行基础要求，不需要额外做防震处理，日常移动也可以通过拆分框架组件实现，不需要大型吊装设备。从实际使用场景出发，这款设备可以完成小型零件的铣削、雕刻、钻孔、切边等加工工序，在文创产品制作、电子外壳定制、教学实训、小型零件打样等场景下都能适配，结构上没有冗余的设计部件，所有受力构件都做了对应的加强处理，比如龙门横梁的截面形状做了加强筋设计，

　　避免主轴高速切削时横梁产生共振影响加工表面质量，底座框架采用双层梁拼接的结构，提升整体的抗扭刚性，即使在满行程快速移动时，也能保证框架的稳定性。传动部分的设计预留了润滑与维护空间，日常保养时不需要大范围拆解设备就可以完成导轨、丝杆的润滑作业，降低后期维护的时间成本，走线位置都设计了专用的走线槽，所有运动部件的线缆都做了拖链防护，避免设备长期往复运动过程中线缆出现磨损断裂的问题。在安全设计层面，所有运动部件的外侧都预留了防护安装位，用户可以根据自身需求加装透明防护挡板，避免切削过程中碎屑飞溅伤人，主轴位置预留了冷却管路的安装空间，可适配风冷或者微量润滑的冷却方案，满足不同材料加工的冷却需求。整体结构没有追求过度的参数冗余，所有设计细节都围绕小型桌面加工场景的实际需求展开，平衡了设备刚性、加工行程、占地空间、装配难度几个核心维度的要求，能够满足非工业量产场景下的常规数控加工需求。
