两兆瓦二十缸工业燃气发动机结构设计

　　在分布式能源站、大型工业厂区自备电站、油气田开采现场的动力配套场景中，这类大功率燃气发动机往往承担着核心原动机的职能，既可以直接驱动大型压缩机、泵组等重载工业负载，也可耦合发电机组实现燃气到电能的转换，适配天然气、油田伴生气、沼气等多种可燃气体燃料，在能源梯级利用项目中还能对接余热回收装置，整体能源利用效率远高于常规小型内燃机组。

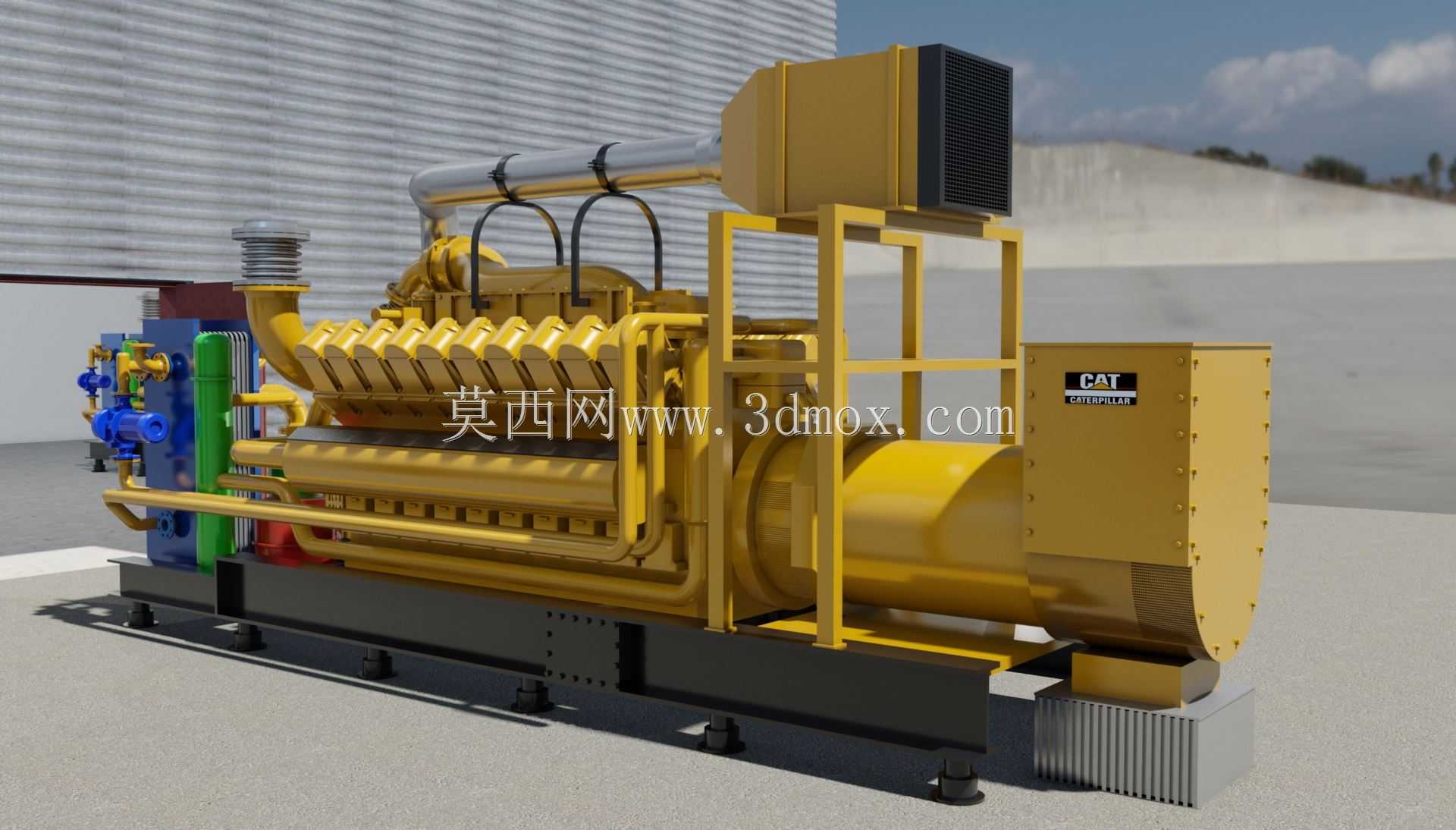

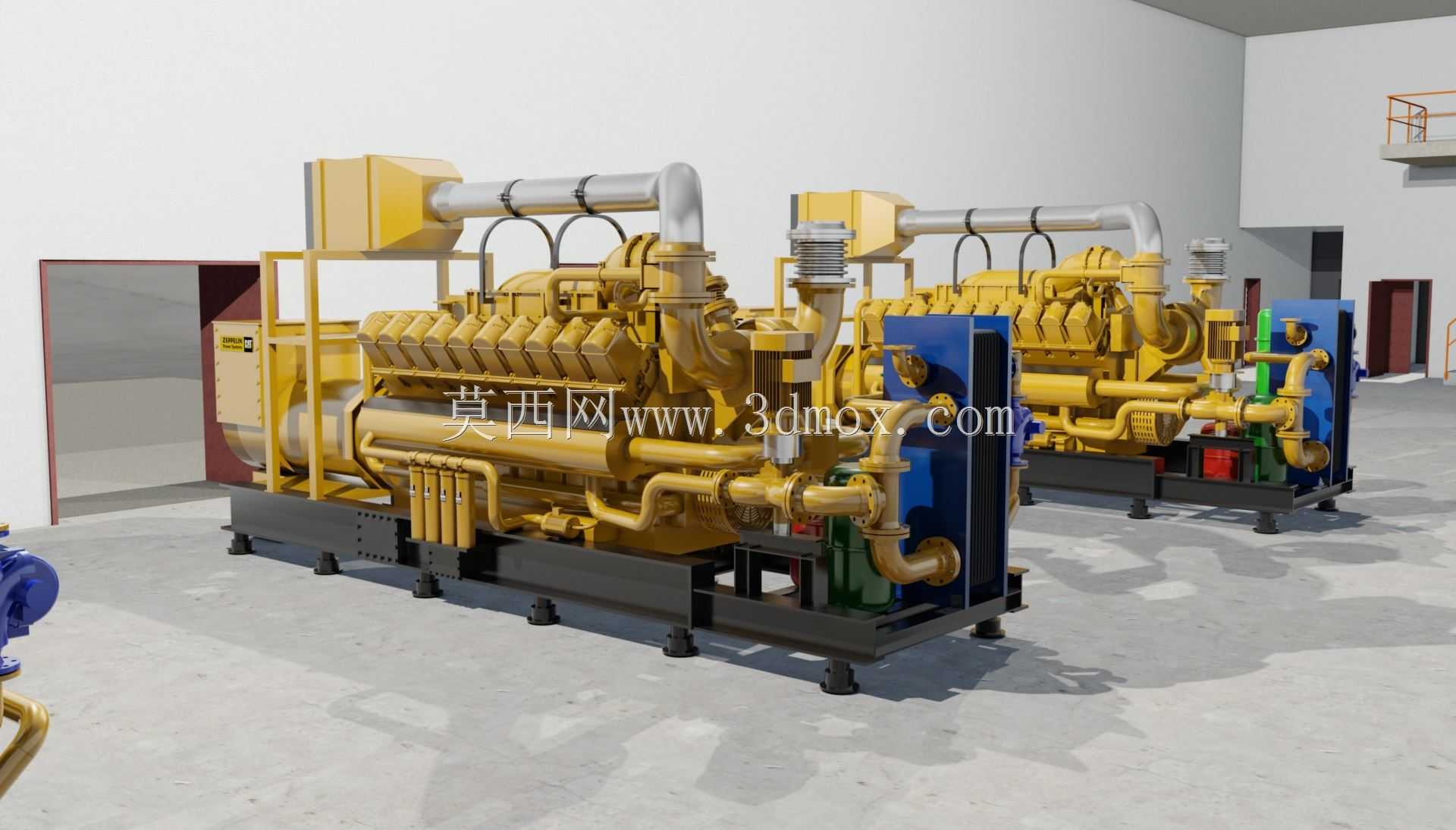

　　从实际功能逻辑来看，这款20缸机型采用V型排布的缸体结构，相比直列布局能够在同等排量下大幅压缩机组轴向长度，降低整机安装时对厂房纵向空间的要求，同时V型结构的曲轴受力更均衡，运行时的整机振动幅值控制在更低区间，能减少配套减震基座的设计载荷。缸盖部分集成了进气道、排气道与火花塞安装位，每缸独立配置的冷却水道可保证高负荷连续运行时缸壁温度均匀，避免局部过热导致的部件变形，进气管路采用稳压腔式设计，能够保证各缸进气压力一致性，降低各缸做功偏差，让整机输出扭矩更平稳。

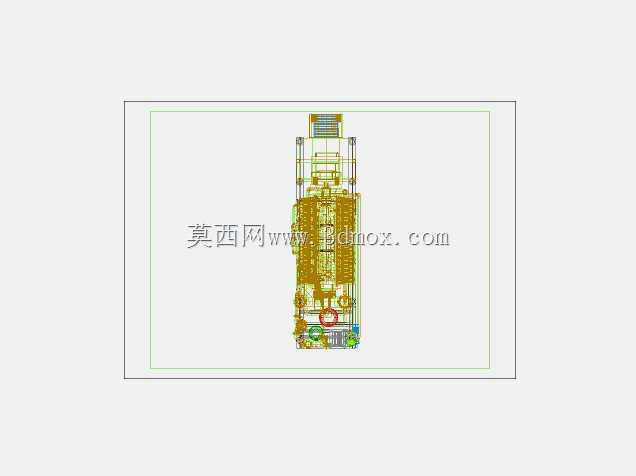

　　做三维结构设计时，首先要敲定的是整机的安装边界：机组底部的公共底座采用焊接箱型结构，集成了润滑油油底壳与冷却水管路通道，底座上的安装孔位需要匹配现场混凝土基座的预埋螺栓位置，设计时预留了20mm的位置调整余量，方便现场安装时的对位校准。整机的横向宽度控制在3.2米以内，高度不超过2.8米，能够满足常规工业厂房的门廊通行要求，不需要对厂区现有通道做额外拆改。曲轴输出端采用法兰式连接结构，可根据不同负载类型匹配弹性联轴器或者刚性联轴器，对接发电机、压缩机等不同终端设备时不需要额外改动输出轴结构。

　　从部件设计逻辑来讲，20个气缸分两列排布，夹角设置为60度，这个角度能够平衡一阶、二阶往复惯性力，不需要额外加装过大的平衡块就能保证曲轴运行平稳，减少主轴瓦的磨损速率。排气管路采用分段式隔热设计，外层包裹不锈钢隔热罩，既能够降低机舱内的环境温度，也能减少排气热量的无效散失，为后续余热锅炉回收热量提供更高的排气温度。润滑系统采用压力润滑与飞溅润滑结合的方式，主油道布置在缸体曲轴箱两侧，能够给主轴瓦、连杆瓦、凸轮轴衬套等核心摩擦副提供稳定压力的润滑油，缸套上部、活塞销等位置则通过飞溅润滑油实现润滑，同时油路中设置了多个压力检测点，可实时监测各润滑点的油压状态，出现油压异常时可及时触发保护停机。

　　在实际选型适配时，这类2MW级燃气发动机的持续输出功率可覆盖1800kW到2200kW区间，能够满足中型工业厂区的自备供电需求，或者作为大型输气管道的增压压缩机动力源，在偏远无电网覆盖的油气开采区块，这类机组可直接利用开采出的伴生气作为燃料，不需要额外运输燃油，大幅降低现场的能源供应成本。设计时还考虑了高原环境适配性，通过调整增压涡轮的压比与点火提前角，可在海拔3000米的区域保持90%以上的额定输出功率，不会因为空气稀薄出现功率大幅衰减的问题。

　　整机的维护保养结构也做了针对性设计，缸盖罩采用快拆式结构，日常检查气门间隙、更换火花塞时不需要拆解大量周边管路，两侧的检修盖板打开后可直接接触到连杆螺栓，方便现场做轴瓦检查与更换作业，空气滤清器布置在机组顶部两侧，更换滤芯时不需要登高作业，降低日常维护的操作难度。冷却系统采用闭式循环设计，分为高温冷却回路与低温冷却回路，高温回路负责缸体、缸盖的冷却，低温回路负责增压空气、润滑油的冷却，两个回路独立控制温度，可根据机组运行负荷调整冷却液流量，保证整机始终处于最佳工作温度区间。
