传感器配套异形铣削安装固定支架

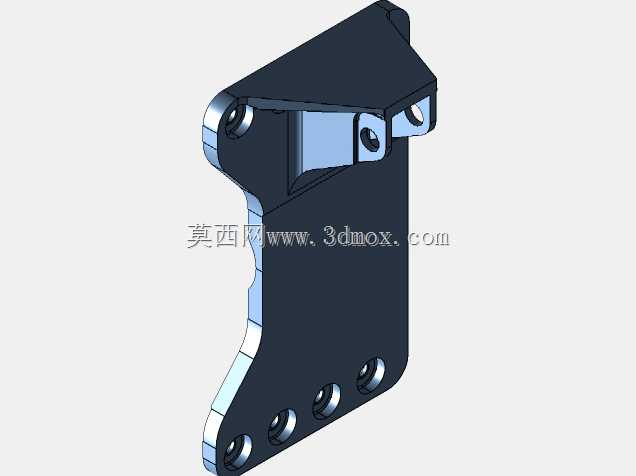

　　在工业传感检测单元的安装布局中，这类异形铣削支架是衔接传感器本体与设备安装基面的核心承载构件，日常多应用在自动化产线的位置检测工位、精密检测设备的传感模组固定场景，以及工业机器人末端执行器的传感元件安装位，用来抵消设备运行过程中产生的低频振动，保证传感器检测端面与被测对象的相对位置精度，避免因安装松动导致的检测信号漂移、误触发等问题。从结构设计逻辑来看，该零件采用一体化铣削成型方案，没有额外的拼接焊缝或紧固件组合结构，整体刚性表现优于冲压折弯类支架，能够在-20℃到80℃的常规工业环境温度区间内保持结构尺寸稳定，不会因长期受力出现形变偏移。零件主体采用带弯折角度的立板结构，上部弯折段设置了两组同轴安装孔位，

　　用来适配传感器本体的安装螺孔，孔位边缘做了倒角处理，既可以避免安装时螺丝刮伤螺纹，也能在装配时起到导向作用，降低装配对位的难度；下部平直段排布了四组等距安装孔，用来将整个支架固定在设备的安装基面，孔位的间距公差控制在±0.05mm范围内，能够兼容市面上多数标准传感安装座的孔位规格，不需要额外做扩孔或改孔处理。在结构细节处理上，零件的弯折过渡位置做了圆弧过渡处理，没有尖锐的直角应力集中点，能够降低铣削加工过程中的应力残留，同时在长期受载的情况下，避免应力集中导致的零件开裂问题；零件的侧边做了不等高的让位缺口设计，这部分结构是为了避让设备上相邻的走线槽、相邻安装的其他小型元件，避免安装时出现结构干涉，

　　不需要在装配现场对零件做二次打磨修配。从安装边界来看，该零件的整体厚度适配M4规格的安装螺丝，上部安装孔的中心距适配主流的方形光电传感器、接近传感器的安装尺寸，下部安装面的平面度控制在0.02mm以内，安装后能够保证支架与基面完全贴合，不会出现倾斜导致的传感器检测角度偏差；零件的外轮廓边缘都做了去毛刺处理，不会在装配调试过程中划伤操作人员的手部，也不会刮破传感器的连接线缆外皮。在实际选型应用中，这类铣削支架相比标准的平直安装板，能够适配更多非标准安装空间的场景，比如设备内部安装空间狭窄、安装基面与传感器需要保持特定夹角的位置，不需要额外增加角度调节垫片就可以直接完成安装，能够减少装配环节的零件数量，提升整个传感模组的装配效率。

　　设计过程中针对零件的受力情况做了简化的受力仿真，在传感器自重加上10g加速度的振动载荷下，零件上部安装位的形变量小于0.01mm，完全能够满足工业级传感检测的精度要求，不会因为支架形变导致传感器检测距离出现偏差。零件的各个安装孔都做了沉头处理，安装后螺丝头不会突出零件表面，既可以避免螺丝头与其他运动部件发生刮碰，也能让整体安装结构更加紧凑，节省设备内部的安装空间。
