多接口法兰式液压控制阀三维结构

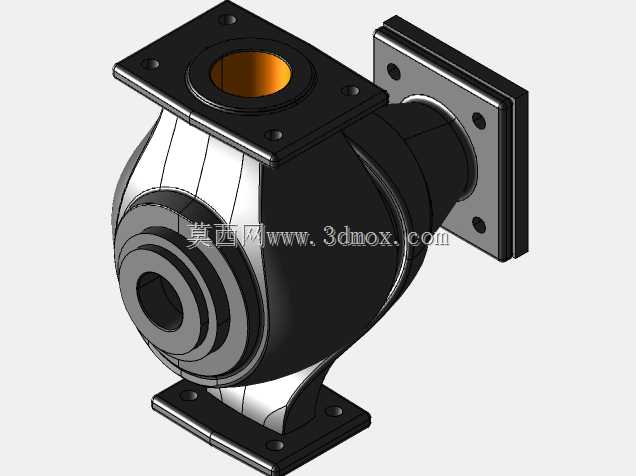

　　在液压系统的管路布局中，这类多通口的液压控制阀是油路逻辑调控的核心部件，常见于工程机械液压站、工业设备液压动力单元、重型装备液压回路中，承担着油路通断切换、压力调节、流向分配的实际作用，直接决定液压执行元件的动作逻辑与运行稳定性。从结构设计来看，阀体采用球形腔体作为主流道空间，相比直角转弯的直筒腔体，能大幅降低液压油在阀腔内的紊流损失，减少高压油液对腔壁的冲蚀，同时球形腔体的承压能力更均匀，在额定工作压力下不会出现局部应力集中的问题。三个连接端均采用方形法兰安装结构，每个法兰面都预制了四个螺栓安装孔，安装时可通过螺栓直接与对应管路的法兰盘锁紧，法兰面预留的密封槽可适配O型密封圈或者金属密封垫片，保证高压工况下的连接密封性，

　　避免油液渗漏。其中顶部法兰通口为垂直向上的进油或回油接口，侧部水平方向的法兰通口可对接执行元件的供油管路，前端同轴的通口则用于安装阀芯驱动组件或者内置压力检测元件，底部的安装支座带两个螺栓固定孔，可将整个阀体直接固定在液压站的安装面板或者设备机架上，安装时不需要额外制作适配支架，能减少现场安装的加工工作量。设计过程中首先要确认各个通口的通径匹配性，三个通口的通径根据系统流量需求做了匹配设计，避免通径突变造成的压力损失；腔体内部的流道过渡位置全部做了圆弧过渡处理，没有尖锐的直角转角，能减少油液流动时的涡流噪声，同时避免长期油液冲蚀造成的腔体磨损。安装边界方面，各个法兰面的螺栓孔位置度公差控制在0.1mm以内，

　　保证对接时法兰面能完全贴合，不会出现密封面错位的问题；阀体整体的外形轮廓在建模时就考虑了安装操作空间，各个法兰的螺栓安装位置预留了足够的扳手操作空间，现场安装时不需要特殊工具就能完成螺栓锁紧。在实际选型应用中，这类阀体可根据系统需求搭配不同的阀芯组件，实现换向、溢流、节流等不同的控制功能，适配矿物液压油、水乙二醇等多种常用液压介质，可在常规工业液压系统的工作温度范围内稳定运行。建模时对阀体的壁厚做了等强度设计，球形腔体的壁厚根据承压计算结果做了均匀化处理，既保证足够的承压安全系数，又不会因为壁厚过大造成整体重量冗余，法兰与腔体的连接位置做了加强筋过渡，避免安装螺栓锁紧时或者高压工况下出现连接位置断裂的问题。

　　底部的安装支座与阀体主体为一体化结构，相比分体式安装座，减少了一个连接密封面，降低了渗漏风险，同时安装支座的受力直接传递到阀体的加强结构上，长期运行不会出现支座变形的问题。在液压站装配时，这类多法兰接口的控制阀可以减少管路转接接头的使用，简化管路布局，减少整个液压回路的潜在渗漏点，同时缩短管路长度，降低系统的压力损失，提升整个液压系统的运行效率。
