德标锥螺纹排水旋塞阀结构设计

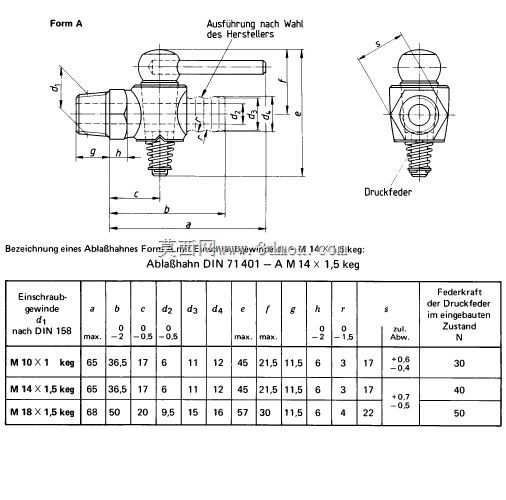

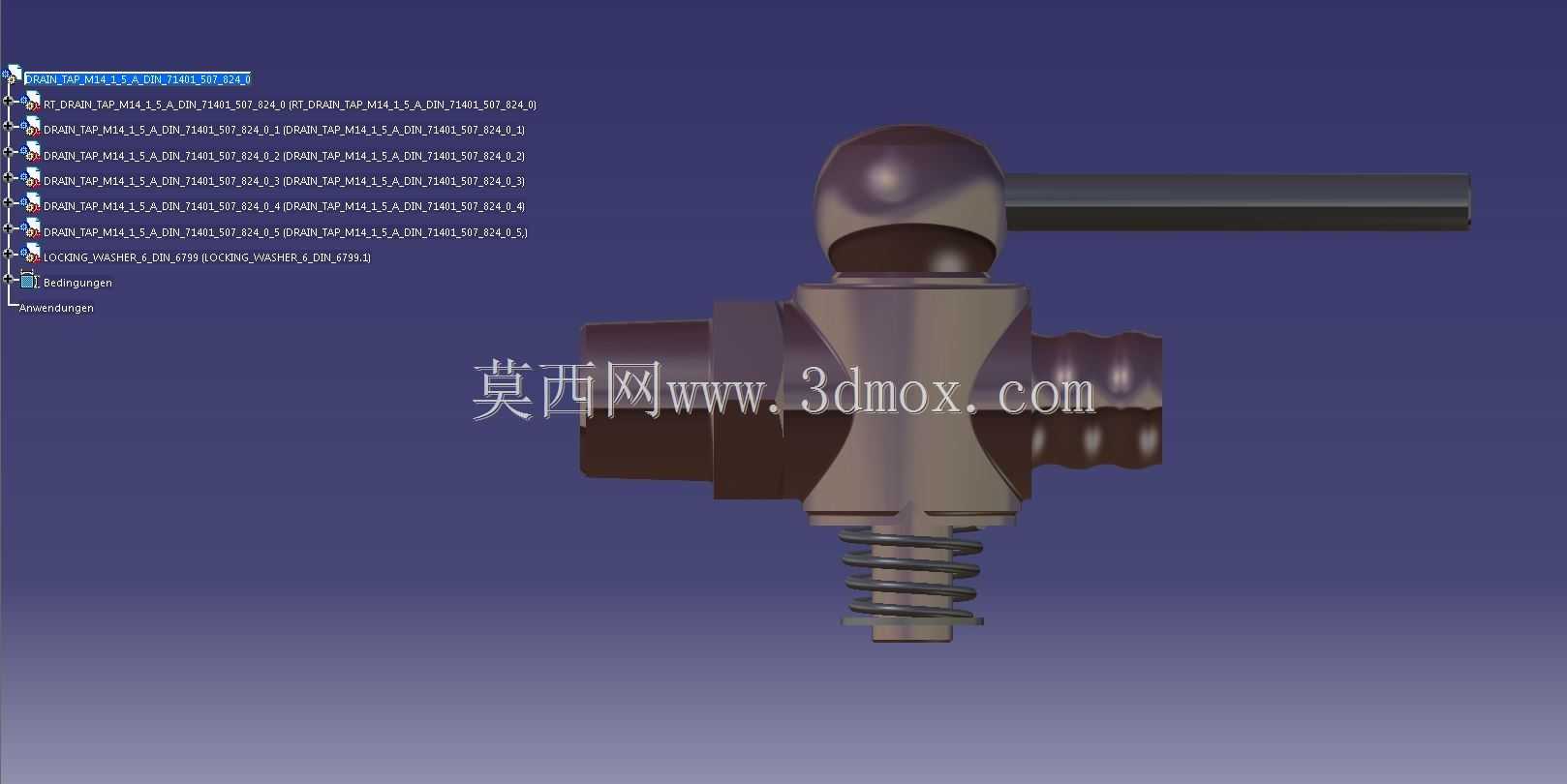

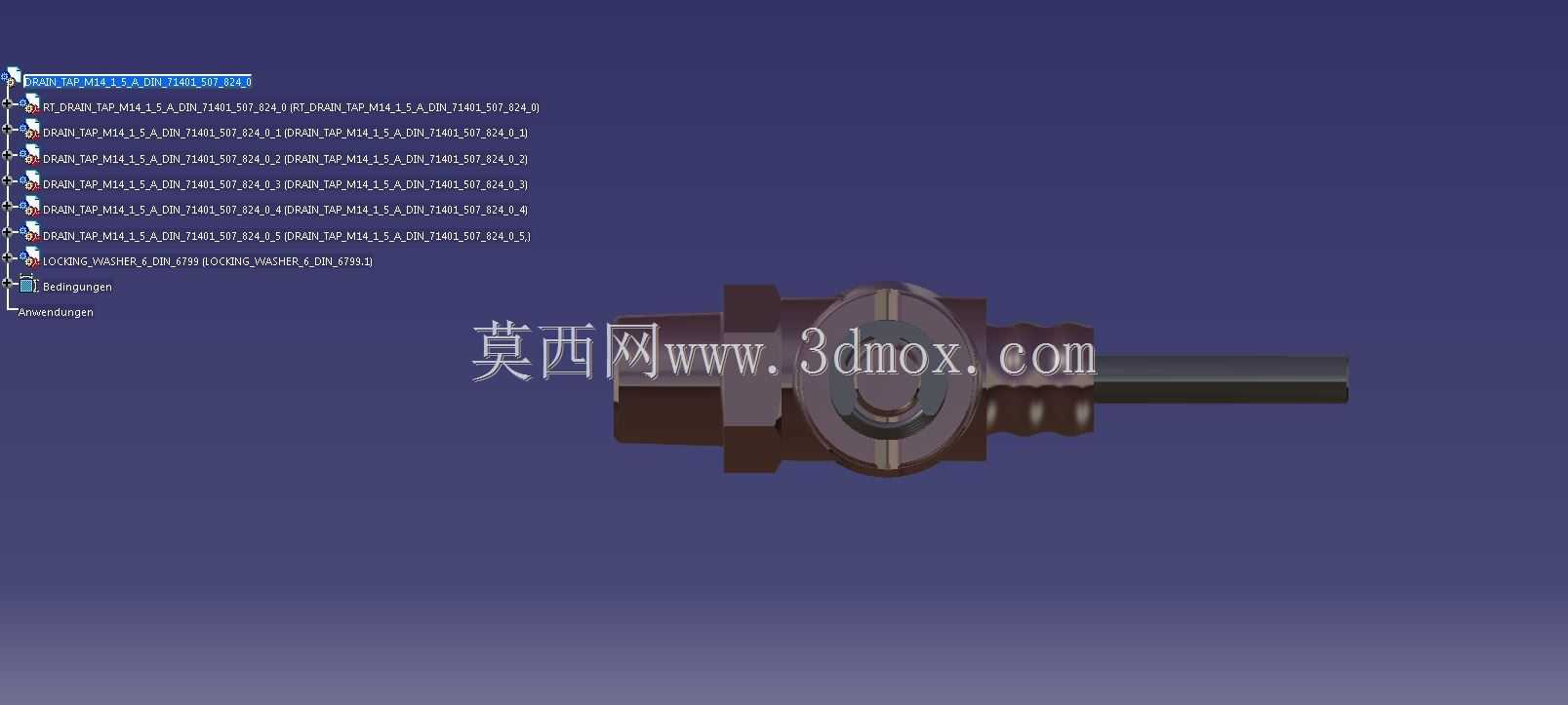

　　这款旋塞式排水阀的三维结构完整还原了德标DIN71401中A型阀体的几何特征，核心连接端采用M14×1.5锥形外螺纹，这类锥螺纹在低压流体管路中无需额外生料带辅助即可形成过盈密封，常见于小型空压机储气罐底部、机床冷却回路末端、实验室气路分集水器排污位，也可作为小型燃油箱、液压站油箱的低位放油阀使用。

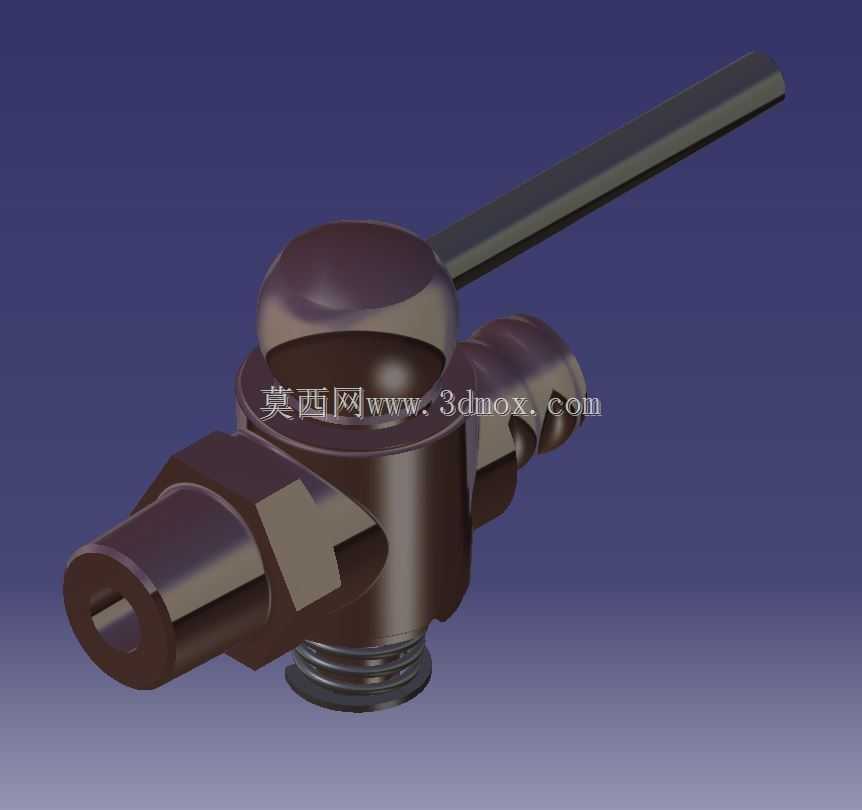

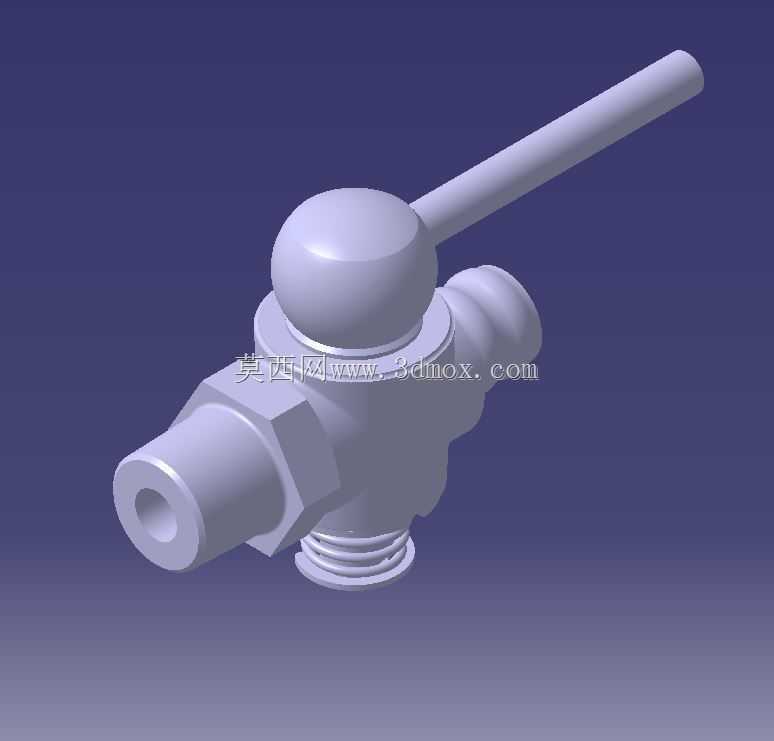

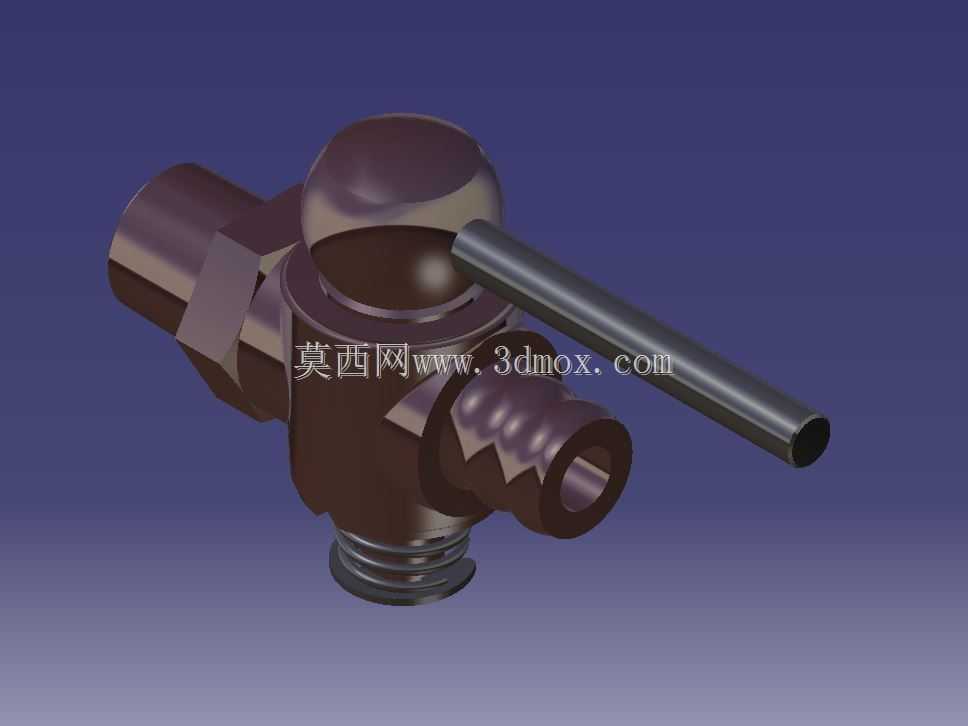

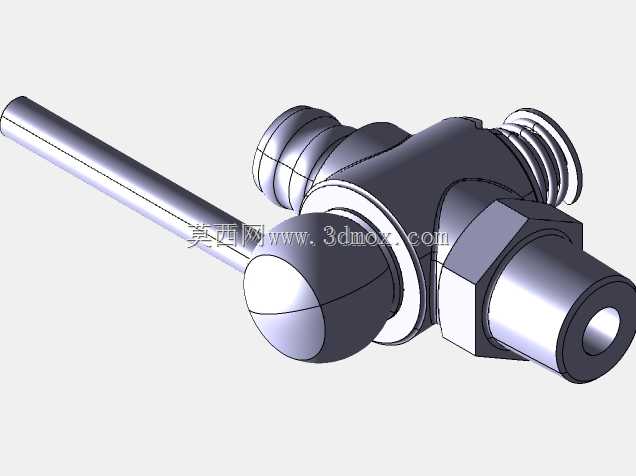

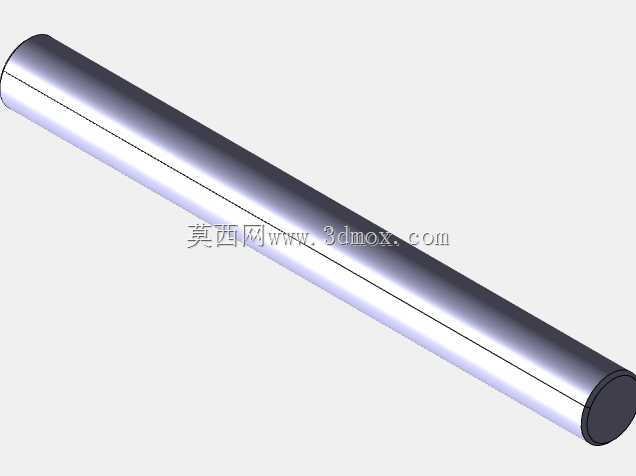

　　从实际装机边界来看，阀体整体采用直通式流道布局，介质从一端内孔进入，经中部旋塞腔从另一端流出，底部的M14锥螺纹用于对接设备壳体的排污接口，侧向伸出的长手柄提供了充足的操作力臂，现场无需扳手即可徒手完成90度开关动作。手柄末端做了圆头处理，避免巡检人员磕碰划伤，球形旋塞的上部压盖预留了扳手卡位，长期使用出现密封磨损时，可直接用开口扳手微调压盖预紧力，补偿密封面的磨损量，无需整体拆解阀体。

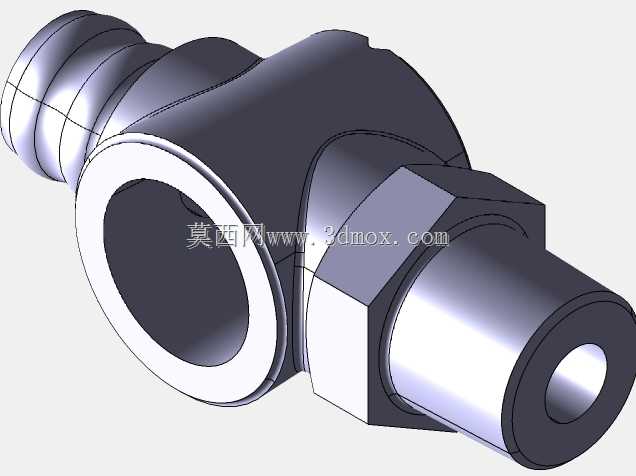

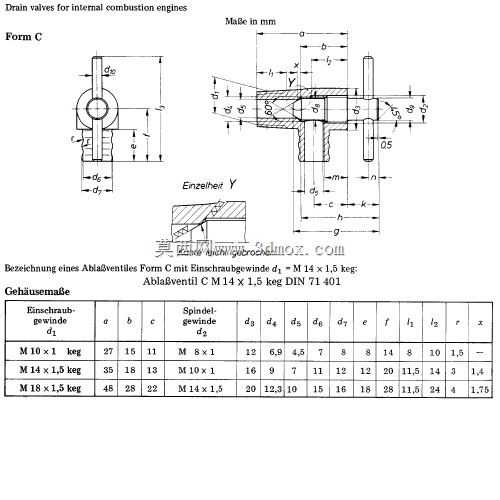

　　建模过程中首先要保证锥螺纹的牙型角和锥度符合标准要求，锥度偏差过大会直接导致安装时螺纹咬死或者密封失效，流道内壁的过渡圆角做了R2处理，减少介质流动时的湍流阻力，也避免排污时杂质在台阶处积存卡滞旋塞。阀体两侧的外六角结构是专门为安装工装预留的受力位，现场装配时可以用标准开口扳手卡住六角位拧紧，避免直接夹持阀体圆柱面造成外观损伤或者壳体变形。

　　很多设备选型时容易忽略手柄的旋转空间，这款阀的手柄长度在保证操作力矩的前提下做了优化，全开和全关两个极限位置的回转半径仅需预留65mm即可，在布局紧凑的设备内部也能顺利操作。阀体的进出口通径为DN6，适配内径6mm的气动软管或者紫铜管，额定工作压力可以满足1.6MPa以下的水、压缩空气、矿物油等常规介质工况，密封面采用锥面配合结构，相比平面密封的球阀，抗杂质能力更强，排污时即使介质中带有少量铁屑、泥沙，也不容易卡在密封面之间造成内漏。

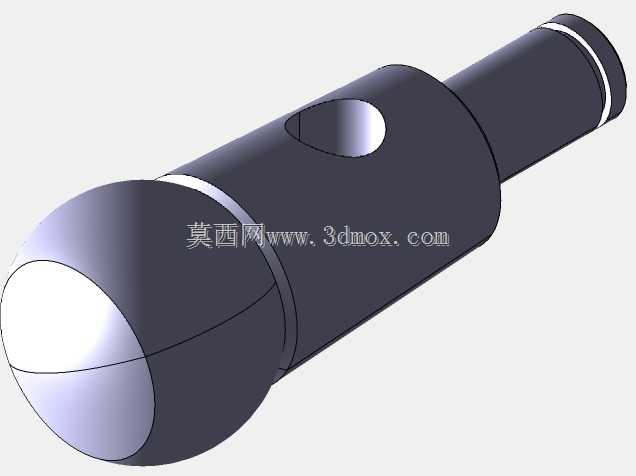

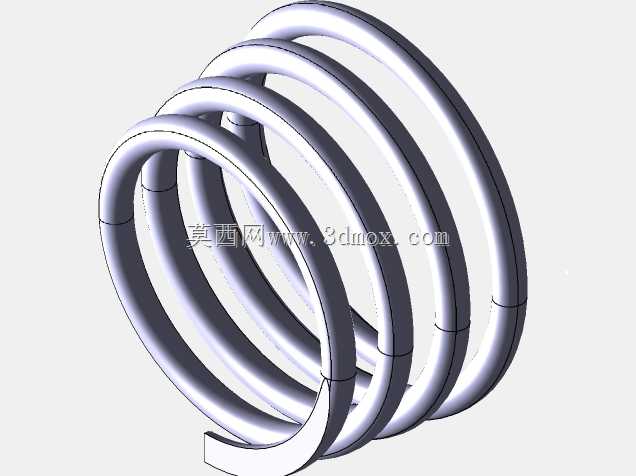

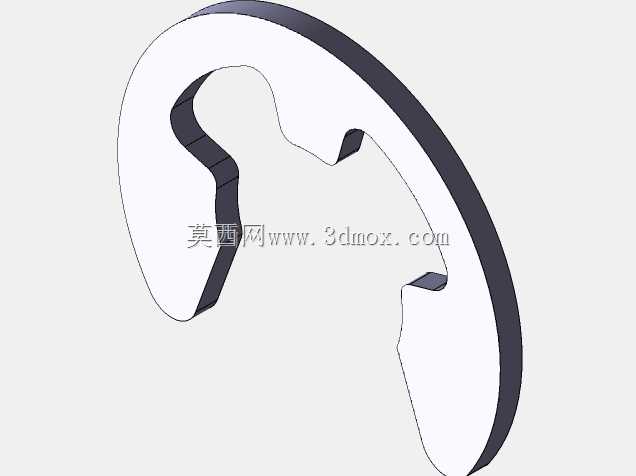

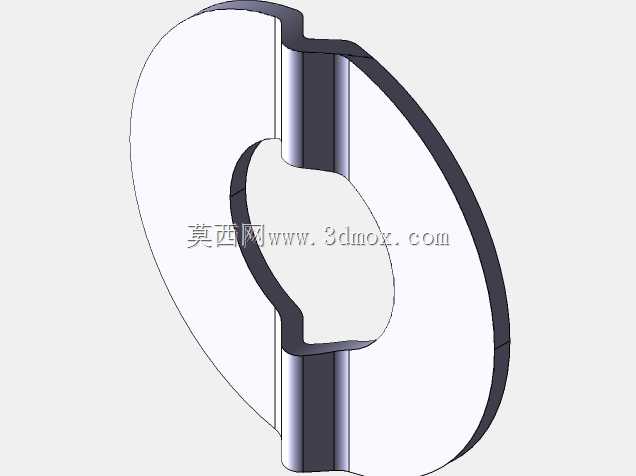

　　结构设计上没有采用复杂的分体式阀杆，旋塞和手柄连接位做了扁方定位，装配时直接压入即可传递扭矩，减少了多余的连接紧固件，整体零件数量少，加工工艺性好，适合批量车削加工。阀体外部没有多余的凸起结构，外表面全部做了圆滑过渡，喷漆或者阳极氧化处理时不容易出现积液挂漆的问题。在做设备管路三维布局时，可以直接将该模型导入装配体，对接底部螺纹接口时要注意预留至少10mm的扳手操作空间，侧向管路连接位要和周边结构保持至少5mm的安全间隙，避免设备运行振动时管路和其他部件发生摩擦干涉。

　　这类小型排水阀虽然属于管路系统中的附属小部件，但在设备维护中作用关键，选型时如果螺纹规格不匹配、手柄操作空间不足，后期排污维护会非常不便，精准的三维模型可以在设计阶段就完成干涉校验，避免装机后才发现操作位被其他结构遮挡的问题。
