多腔分隔式笔杆收纳支撑结构设计

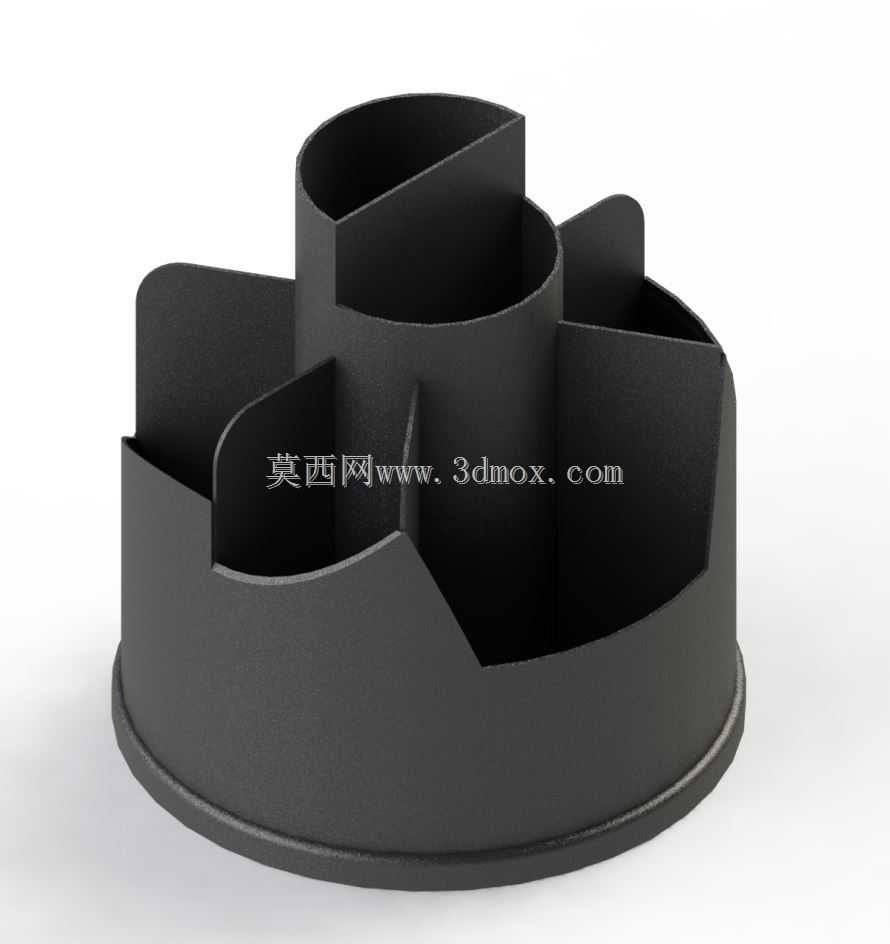

　　日常办公桌面的文具收纳场景中，笔类的规整存放一直是容易被忽略的细节，传统笔筒多为单腔直筒结构，不同类型的书写工具、绘图笔混放后容易出现倾倒、笔尖磕碰、取用翻找耗时的问题，这款多腔分隔式笔杆结构正是针对这类桌面收纳痛点做的定向结构优化。从实际使用场景出发，该结构底部设置了一圈外翻的环形安装边，安装边的平面度公差控制在0.2mm以内，放置在木质、玻璃、金属等常见办公桌面时，整个结构的重心落在底部环形边的中心区域，不会因为单侧放置重物出现侧翻，环形边的圆角处理也避免了锐边刮擦桌面涂层或者划伤使用者手部。结构主体采用同轴双层筒体设计，内层筒体直径适配常规书写笔的笔杆直径，可放置常用的签字笔、自动铅笔等高频取用的文具，

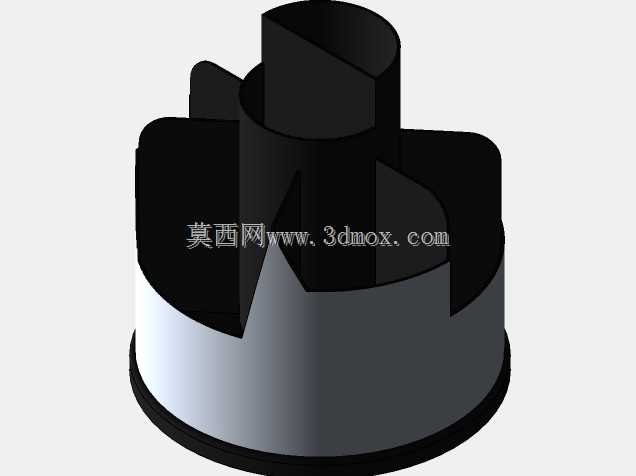

　　外层筒体与内层筒体之间通过六片径向分布的分隔筋均匀分割出六个独立的扇形腔室，每个腔室的宽度经过尺寸校核，可容纳斜插放置的马克笔、绘图针管笔、美工刀等长度稍长或者杆径更粗的文具，分隔筋的高度从内层筒体顶部向外层筒体顶部逐步降低，形成阶梯式的腔室高度差，斜插放置的文具笔帽端不会互相干涉，取用的时候可以直接捏住笔杆上部抽出，不会被相邻的文具卡住。设计过程中重点考量了注塑成型的工艺可行性，所有的立壁都设置了1.5°的脱模斜度，分隔筋与内外筒体的连接位置全部做了R1.2的圆角过渡，避免注塑成型时出现应力集中导致的缩痕、开裂问题，筒体的壁厚统一设置为2mm，保证整个结构的强度同时不会因为壁厚不均产生成型缺陷。从安装边界来看，

　　整个结构的最大外径为120mm，总高度为85mm，占用的桌面投影面积和普通马克杯相当，不会过多占用桌面的操作空间，底部的环形边宽度为8mm，和桌面的接触面积足够大，即使在轻微碰撞的情况下也不会出现滑移倾倒。实际使用时，内层中心腔室可放置3-5支日常高频使用的书写笔，周围六个扇形腔室可分类放置不同颜色的绘图笔、记号笔、小型美工工具，不同腔室的分隔设计让各类文具的摆放位置清晰，取用的时候不需要翻找，阶梯式的高度设计让斜插的文具笔杆露出足够的握持长度，抽取动作顺畅不会卡滞。结构的内外筒体顶部都做了卷边处理，没有尖锐的切口，长期使用不会出现割手的问题，分隔筋的顶部同样做了圆弧过渡，文具放入和取出的时候不会刮伤笔杆表面的漆面或者印刷标识。

　　针对办公场景的清洁需求，整个结构的内壁和分隔筋表面都做了光滑面设计，没有狭小的卫生死角，积灰或者沾染笔渍的时候可以直接用湿布擦拭清洁，底部环形边和桌面接触的位置可以粘贴防滑硅胶垫，进一步提升放置的稳定性，即使在倾斜的绘图工作台面上也能保持稳固不滑移。从结构强度角度校核，2mm均匀壁厚的筒体搭配径向分布的六片分隔筋，相当于在内层和外层筒体之间增加了六组径向加强筋，整个结构的侧向抗变形能力比同壁厚的单筒结构提升40%以上，即使从桌面高度意外跌落，也不会出现筒体开裂或者分隔筋断裂的问题，完全满足日常办公场景的使用强度要求。
