翻盖式七芯圆形工业连接器结构设计

　　这款七针插头属于工业传感信号传输场景下的圆形连接器，主要适配工业现场各类传感单元与控制端的信号交互需求，常见于自动化产线传感组网、户外检测设备信号接驳、仪器仪表信号输出端的连接场景，能够在多尘、存在少量溅水的工业环境下完成7路独立信号的稳定传输，避免多组信号线单独布线带来的杂乱与接线错误问题。

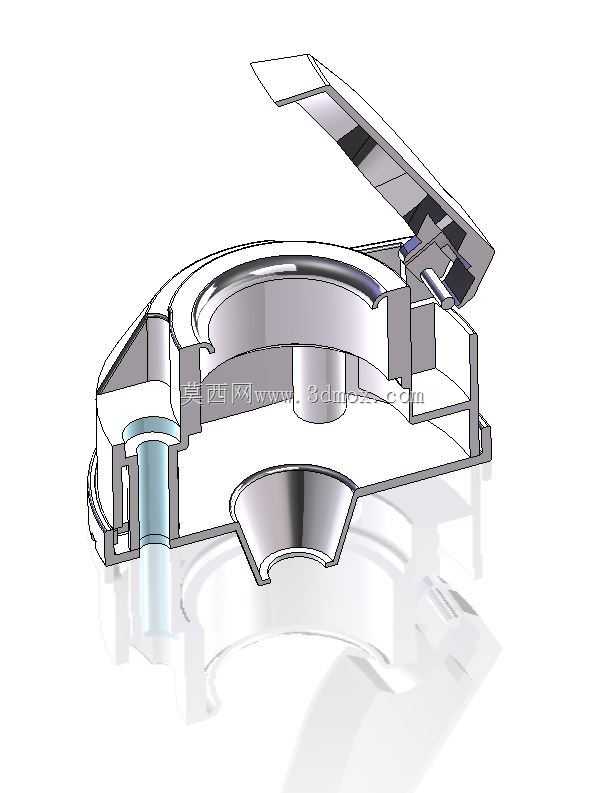

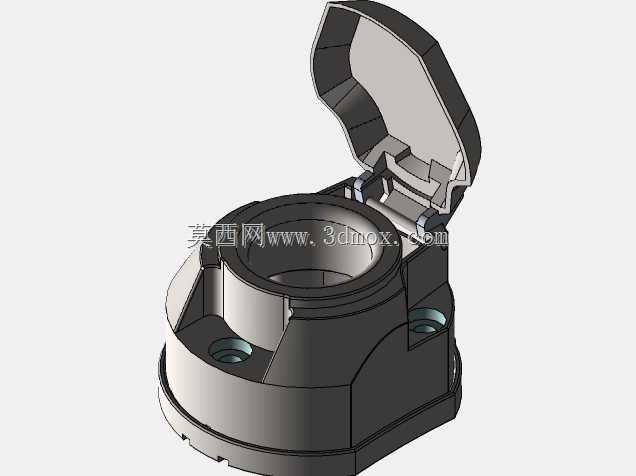

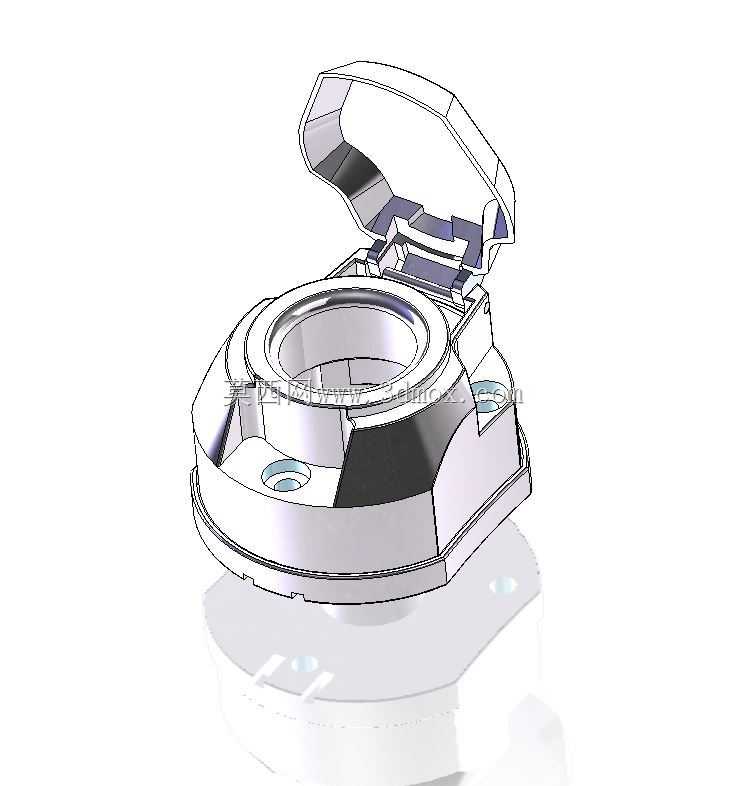

　　从结构设计来看，整体采用带翻盖的防护式结构，上盖与基座通过侧边的铰接结构实现开合，铰接位置预留了足够的转动间隙，保证翻盖开启角度能够达到120度以上，完全露出内部插针安装区域，不会在插接线缆时对操作空间造成遮挡。翻盖闭合后能够与基座上端面形成贴合密封，配合基座上的环形密封槽结构，可在不插接外部配套插头时，对内部插针形成物理防护，阻挡粉尘、切削液飞溅、户外凝露等对插针接触面的侵蚀，降低接触不良的故障概率。

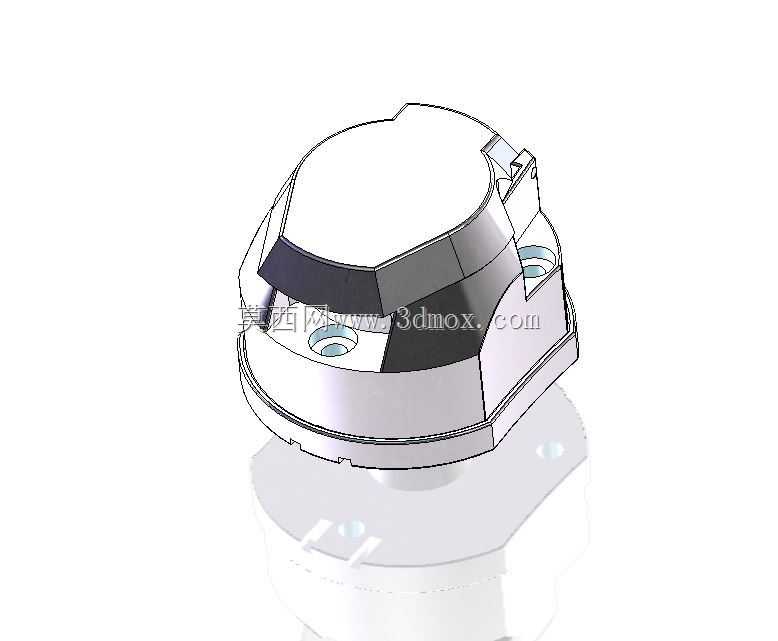

　　基座主体采用多边形切边的外形设计，并非传统圆形连接器的整圆结构，这种设计一方面能够在安装时通过切边形成防转定位，避免插头在安装孔内发生周向转动，保证插针的相位位置始终与对接端匹配；另一方面切边结构也能够减少安装所需的占用空间，在密集排布的安装面板上，相邻连接器之间不会因为圆形轮廓的弧度产生空间浪费，可有效提升面板的空间利用率。基座上预留了两个对称的安装沉孔，沉孔深度能够完全容纳安装螺丝的头部，不会出现螺丝凸起影响翻盖闭合的问题，安装孔的孔距按照工业传感连接器的通用安装规范设置，能够适配市面上多数同规格传感连接器的安装开孔，无需对原有设备面板进行二次扩孔或改孔，可直接替换同规格的老旧损坏插头。

　　内部插针采用环形排布方式，7根插针围绕中心轴线均匀分布，每根插针之间预留了足够的电气间隙，能够满足低压传感信号传输的绝缘要求，避免相邻插针之间出现信号串扰。插针安装基座采用绝缘耐温的工程塑料材质，能够在-20℃到80℃的工作环境下保持结构强度，不会因为现场温度变化出现形变导致插针移位。基座下端预留了线缆穿入的通道，通道内壁设置了环形的防滑筋结构，当线缆穿入后通过尾部的锁紧套压紧时，防滑筋能够嵌入线缆外被，提升线缆的拉脱力，避免现场布线时拉扯线缆导致内部焊线脱落。

　　在实际选型使用时，需要注意安装面板的开孔尺寸需要匹配基座下端的定位圆柱直径，安装时需在基座与面板之间加装配套的密封垫圈，填补安装面的间隙，提升整体的防护等级。翻盖的铰接位置在长期使用后需要定期检查铰接轴的磨损情况，若出现翻盖松动无法紧密贴合的情况，需要及时更换铰接轴或调整翻盖的配合间隙，保证防护结构的有效性。接线时需要按照插针旁的相位标识对应焊接线芯，避免线序接反导致传感信号传输错误，焊接完成后需要将尾部的锁紧套拧紧，保证线缆与插头本体之间形成可靠的固定，同时在尾部线缆出口处做好密封处理，避免液体顺着线缆缝隙渗入插头内部。

　　这款插头的整体结构紧凑，翻盖的设计相比无防护的裸露插针结构，能够大幅提升非插接状态下的防护能力，适合应用在需要频繁插拔检测、或者设备长期处于待机状态需要保护接口的场景，比如移动检测仪器的信号输出接口、户外环境监测传感器的接线端、生产线上快换式工装的信号连接端等，既能够保证信号传输的稳定性，也能够降低接口损坏的维护成本，减少因为接口污染、氧化导致的设备故障停机时间。
