立式四子棋桌游结构三维设计方案

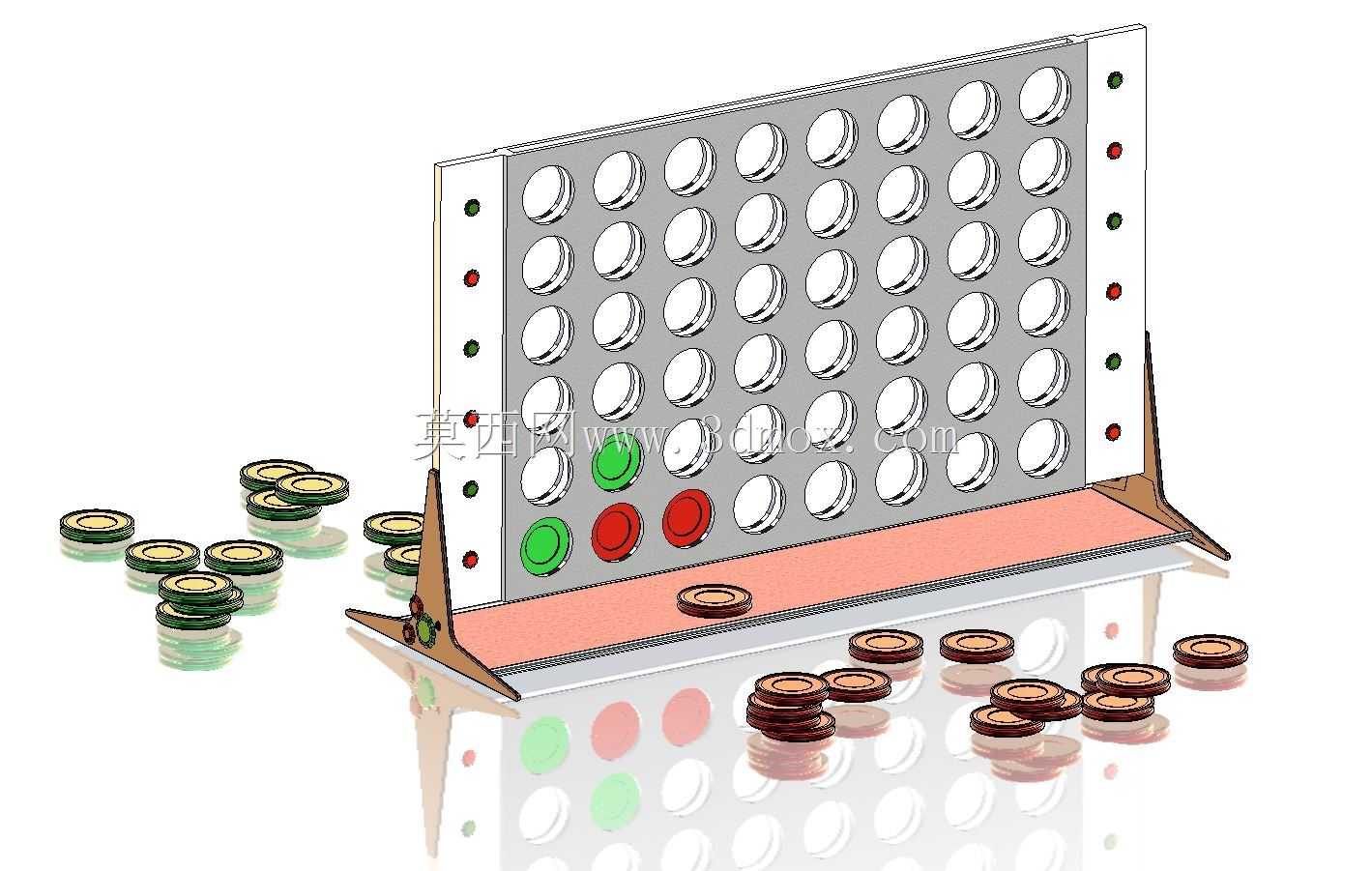

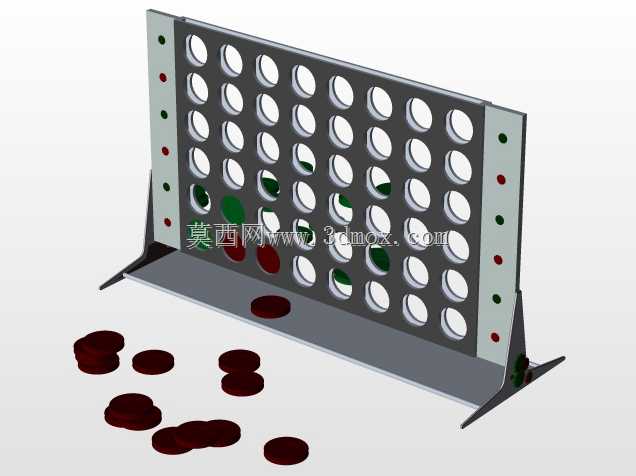

　　这款立式四子棋的结构设计，核心围绕桌面休闲场景的使用需求展开，日常可放置于家庭休闲区、青少年活动空间、办公休息区等场景，作为双人对弈的益智类器具使用，既能够满足日常休闲娱乐的需求，也可作为逻辑思维训练的辅助教具，帮助使用者锻炼空间推演与策略规划能力。整体结构采用立式立架搭配多孔棋盘面板的形式，区别于传统平面棋盘的平铺设计，立式结构能够大幅减少桌面占用面积，对弈过程中双方无需俯身观察盘面，平视即可清晰掌握全局棋子排布，长时间对弈也不会产生颈部疲劳。棋盘面板采用规整的矩阵式圆孔排布，每列圆孔的内径与棋子外径采用间隙配合设计，间隙量控制在0.2-0.3mm区间，既能够保证棋子投入后可沿列顺畅下落至底部或已有棋子的上表面，不会出现卡滞、

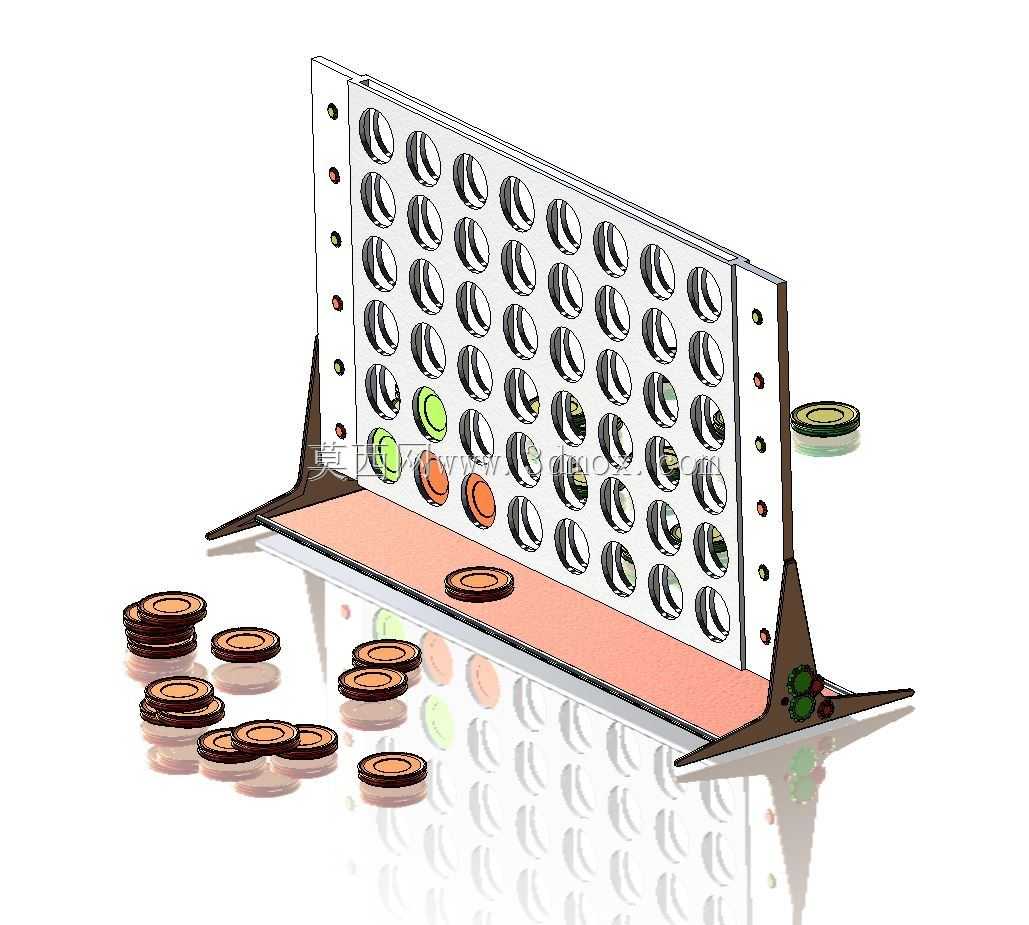

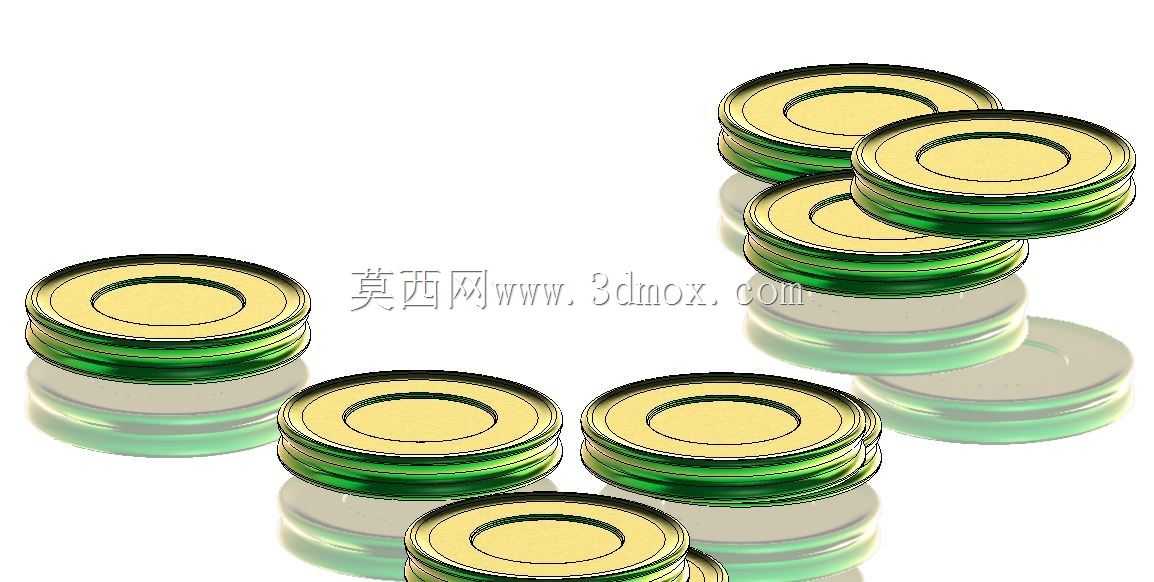

　　歪斜的情况，又能避免间隙过大导致棋子在孔内晃动偏移，影响盘面观察的准确性。棋盘两侧的支撑立架采用三角支撑结构，底部向外延伸出支撑脚，支撑脚与桌面的接触面积经过配重核算，即使棋盘上部投入多枚棋子导致重心上移，整体结构也不会出现倾翻问题，立架与棋盘面板之间采用嵌入式卡扣连接，无需额外紧固件即可完成组装，日常收纳时可快速拆分，减少存放占用的空间。棋子采用双色区分设计，两种颜色的棋子外形尺寸完全一致，单枚棋子的厚度与直径比例经过反复验证，既能够保证叠放时的稳定性，又不会因为厚度过大导致棋盘列的可容纳棋子数量不足，棋子边缘做了小圆角钝化处理，避免使用过程中划伤手部，同时圆角设计也能减少棋子投入孔位时的磕碰阻力，提升落子的顺畅度。

　　棋盘底部设置了水平承托槽，承托槽的深度刚好承托最下层棋子的下半部分，避免最下层棋子因为受力不均出现倾斜，同时承托槽与两侧立架为一体化结构，提升了整体框架的结构强度，多次拆装也不会出现连接松动的问题。立架侧面设置了棋子状态标识点位，可用于记录对弈过程中的关键节点，也可作为棋子剩余数量的快速观察位，方便对弈双方快速掌握双方剩余棋子的存量。设计过程中优先考虑了结构的易加工性，所有零部件均采用等壁厚设计，壁厚均匀性控制在±0.1mm范围内，既适合采用注塑工艺批量生产，也可通过3D打印完成小批量制作，零部件之间无复杂的倒扣结构，模具开模时无需复杂的抽芯结构，能够有效降低生产制造成本。整体结构的外形尺寸经过多轮迭代优化，

　　高度控制在适合坐姿平视的范围，宽度适配常规桌面的摆放深度，放置于桌面时不会遮挡后方的物品，棋盘面板的孔位排布间距经过人体工程学验证，相邻孔位的中心距既能够保证棋子之间不会互相干扰，又能让整个盘面的棋子排布足够紧凑，对弈过程中无需大范围移动视线即可观察全局。棋子的收纳可直接放置于棋盘前方的承托台面上，对弈过程中双方可随手取放棋子，无需额外配置棋子收纳盒，减少了配套配件的数量，也避免了小配件丢失的问题。结构的所有棱边均做了倒钝处理，不存在尖锐的边角，即使是低龄使用者操作也不会出现磕碰划伤的风险，整体结构无易脱落的小零部件，使用过程中的安全系数较高。
