台式滚筒抛光去毛刺工装结构设计

　　这套台式滚筒结构主要面向小批量工件的表面光整加工场景，常见于卫浴五金小件、3D打印树脂/金属零件、小型机加工件的后处理工序，可替代人工手持打磨的重复劳作，针对陶瓷粗磨介质、硬木搭配抛光剂的加工工况做了适配，能完成工件表面粗抛、滚亮、去除飞边毛刺的加工需求，尤其适合外形不规则、存在内腔死角的小型零件，加工过程中工件与磨料在滚筒内持续翻转摩擦，不会出现人工打磨漏抛、局部过抛的问题。

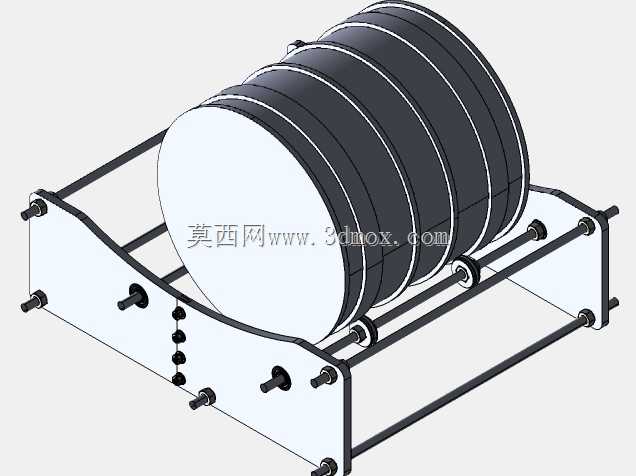

　　整体结构采用双侧板支撑的框架式布局，两侧立式支撑板通过多根横向光杆连接形成稳定的承载机架，驱动轮与从动托轮分别布置在滚筒下方的前后位置，托轮采用带轴肩的限位结构，避免滚筒高速运转时出现轴向窜动，驱动轮与动力输出端连接，依靠摩擦力带动滚筒转动，这种摩擦驱动的形式无需在滚筒端面上做刚性传动连接，更换不同直径规格的滚筒时无需调整传动结构，仅需调整托轮的安装间距即可适配，适配性更强。滚筒采用多层叠合的筒式结构，端面为平整封板，筒壁光滑无突出棱角，避免运转过程中卡滞磨料或者刮伤工件表面，滚筒放置在托轮组上时，重心低于两侧托轮的支撑点连线，运转过程中具备自稳特性，即使出现转速波动或者工件装载量不均的情况，也不会出现滚筒倾翻的问题，和传统端部悬臂支撑的滚筒结构相比，这种托轮支撑的形式承载能力更强，运转震动更小，适合长时间连续作业。

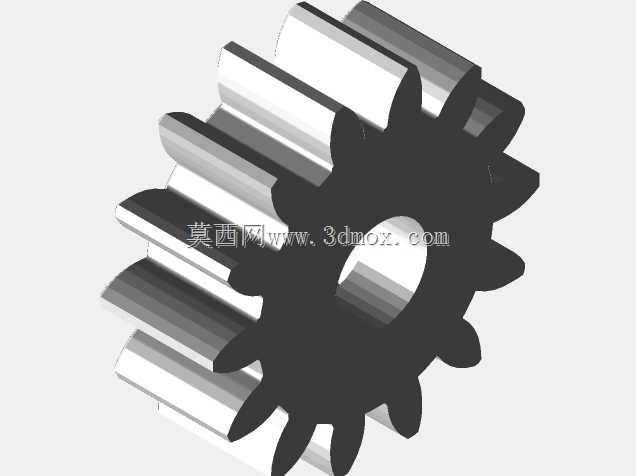

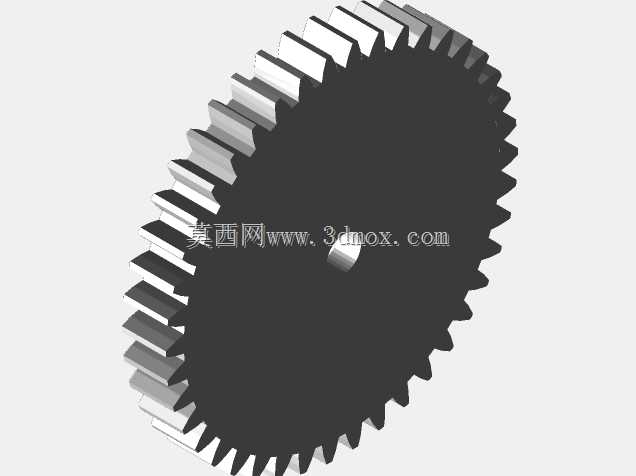

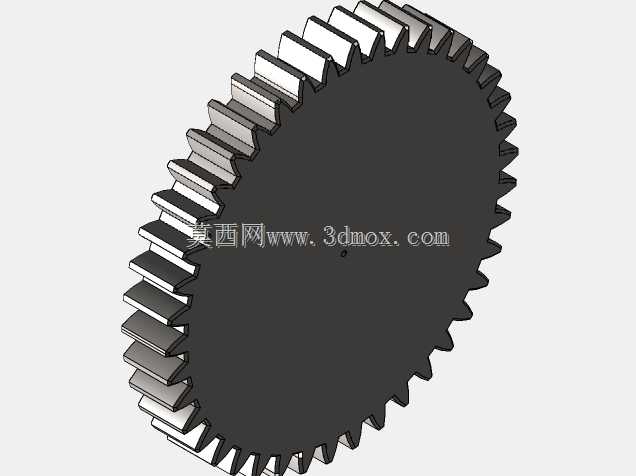

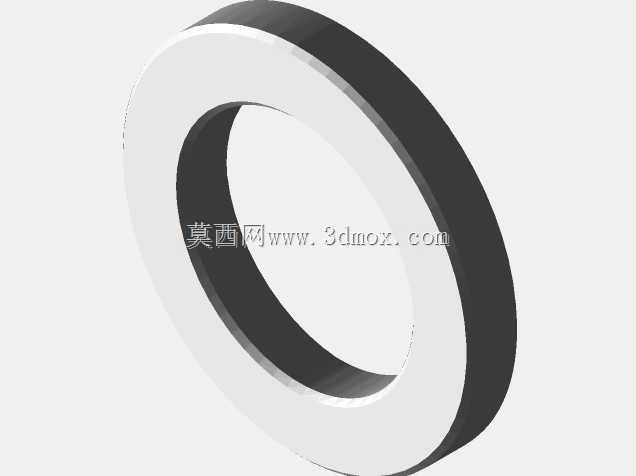

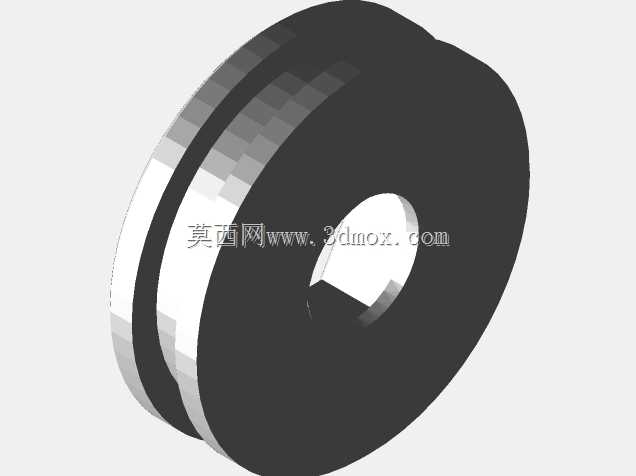

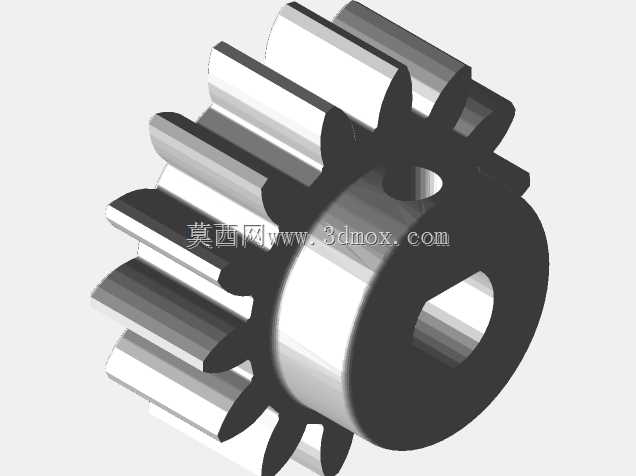

　　设计过程中针对驱动轮的配合做了重点考量，驱动轮外层采用耐磨橡胶材质，既可以增大和滚筒外壁的摩擦力，避免传动打滑，也能缓冲滚筒运转时的跳动，降低整机运行噪音；驱动轮的安装位置做了腰型孔调节设计，张紧时仅需调整驱动轮的安装高度，即可改变驱动轮和滚筒的接触压力，适配不同重量的滚筒装载工况。两侧支撑板上预留了多组安装孔位，可根据加工需求调整托轮的安装高度与间距，适配直径在一定范围内的不同规格滚筒，无需重新加工支撑板即可完成工装改型，降低小批量定制的加工成本。机架底部预留了动力单元的安装空间，可根据实际加工需求选配不同转速的减速电机，针对粗抛去毛刺工况可选择较低转速保证磨料与工件的充分摩擦，针对精抛亮化工况可选择稍高转速提升加工效率，电机安装板同样采用腰型孔设计，可调整电机位置张紧传动皮带，维护调整十分便捷。

　　安装边界方面，整套工装采用台式布局，整体占地面积小，可直接放置在常规工作台面上使用，无需做地面基础固定；机架两侧支撑板的外侧预留了防护挡板的安装位，可加装透明亚克力防护板，避免运转过程中磨料或者工件甩出造成安全隐患，同时不影响观察滚筒内的加工状态。滚筒的装填口采用可拆卸端盖设计，端盖与筒身采用快拆结构锁紧，装填工件与磨料、倒出加工完成的工件时操作便捷，端盖上预留了透气小孔，平衡滚筒内外的气压，避免长时间运转时筒内温度升高造成压力异常。在实际使用过程中，可根据加工工件的材质与加工要求，搭配不同材质与粒度的磨料，针对硬质金属零件可选择陶瓷磨料做粗加工去除刀纹与毛刺，针对软质金属或者3D打印光敏树脂零件，可选择硬木颗粒搭配抛光膏做精抛处理，获得光亮的表面效果。整套结构没有复杂的定制加工零件，大部分结构件采用标准型材与标准紧固件装配而成，加工成本低，装配难度小，适合小型加工门店、实验室、个人工坊做小批量零件的表面处理使用，维护时仅需定期检查托轮与驱动轮的磨损情况，更换磨损的胶轮即可，日常维护成本极低。
