斗山DVF5000五轴加工中心设备结构

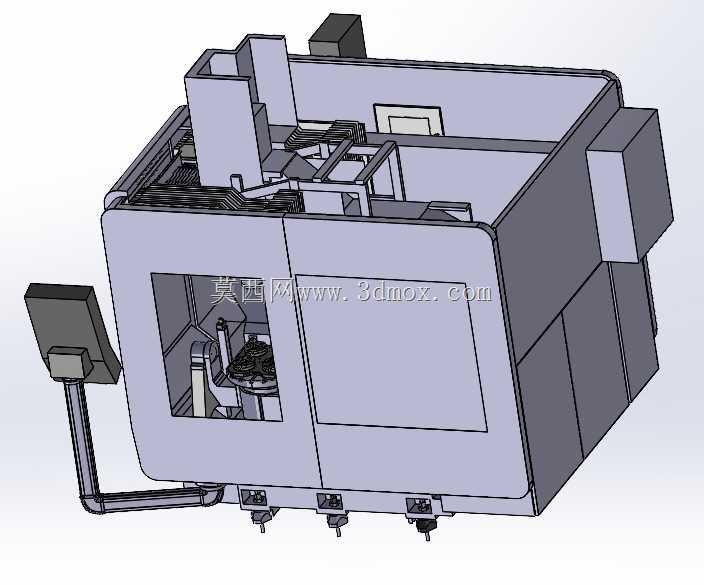

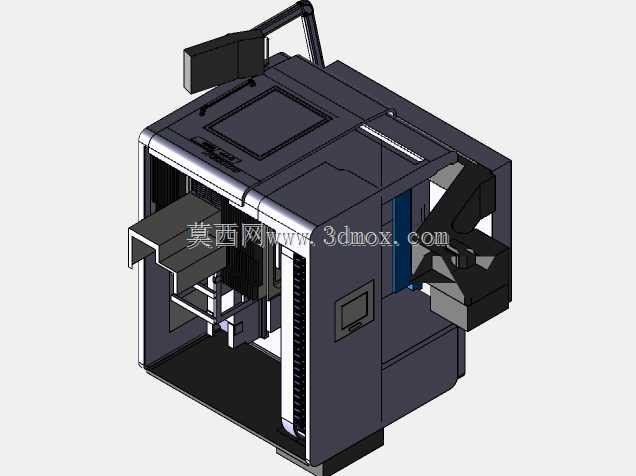

这款五轴加工设备的三维结构完整还原了量产机型的整机布局，从结构设计逻辑来看，整机采用框式立柱配合一体式床身的高刚性架构，在实际生产场景中主要面向航空航天结构件、精密模具、复杂曲面医疗零件的多面联动加工需求，可在单次装夹工况下完成五面铣削、钻孔、镗孔、攻丝等多工序连续加工，大幅减少多工序装夹带来的定位误差，缩短复杂零件的加工流转周期。从安装边界维度考量，整机外轮廓的防护结构做了全封闭设计，操作侧设置可开合防护门与观察窗，既可以观察内部加工状态，也能阻挡切削液飞溅与切屑飞出，侧面预留的操作面板安装位采用悬臂式结构，可根据操作人员站位调整角度与高度，适配不同身高操作人员的操作习惯，设备底部设置的调平支撑脚均匀分布在床身底部，安装时可通过调整支撑脚高度完成整机水平校准，抵消地面平整度偏差带来的加工精度影响。内部结构设计上，主轴单元布局在可摆动的主轴头结构上，配合回转工作台可实现两个旋转轴的联动进给，刀库结构集成在设备侧腔内部，换刀路径经过优化可缩短换刀空行程，排屑机构预留的安装位对应床身底部的排屑通道，可适配链板式排屑器将加工产生的金属切屑持续排出设备外部，切削液循环系统的管路布局沿着防护内壁走线，避免管路干涉运动部件的行程。在结构建模过程中，所有运动部件的行程边界都做了明确的结构避让，防护钣金的折弯角度、安装固定位都和实际量产机型保持一致，电气柜的安装位设置在设备后侧，和加工区域做了密封隔离，避免切削液、切屑进入电气腔造成元器件损坏，吊装位的结构分布在整机顶部的承重梁位置，可满足整机厂内转场、安装就位的吊装承重需求。
