精密小型万向接头三维结构设计

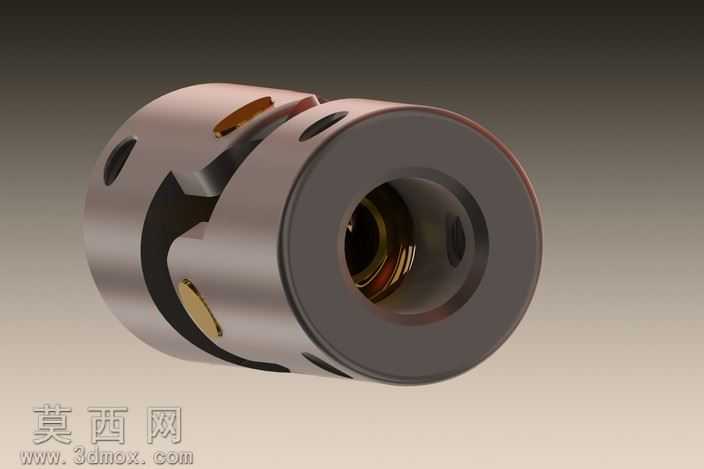

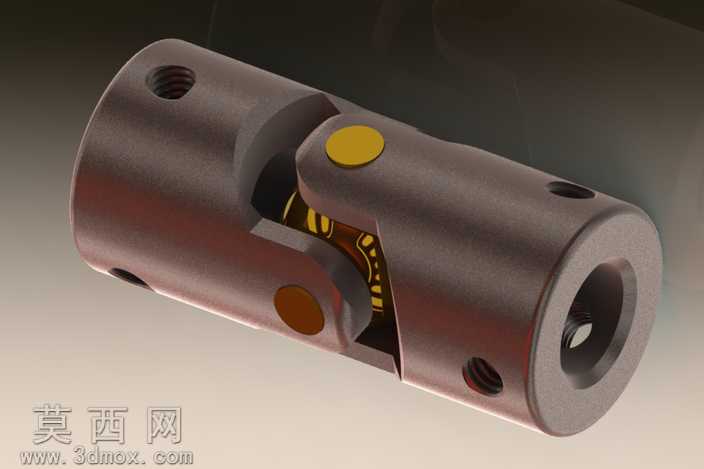

本万向接头采用三维建模软件完成全参数化设计，建模过程严格遵循机械传动件的设计规范，先通过草图绘制两端轴套的截面轮廓，利用旋转凸台命令生成两端带内孔、侧壁带锁紧螺纹孔的套筒基体，再对十字铰接结构进行单独建模，确保十字轴的轴颈与两端套筒的铰接孔尺寸精准匹配，装配时通过同轴度、重合度等配合约束还原真实的铰接运动关系，可实现两轴间存在角度偏差时的连续扭矩传递。渲染阶段采用金属磨砂材质模拟接头的合金钢本体，对铰接部位的铜质定位销赋予黄铜金属材质，通过调整环境光、反射光参数，还原金属零件表面的细腻质感与机加工纹理，同时做了剖面视角的渲染处理，可清晰展示内部十字传动结构的装配关系。结构设计上，两端套筒采用对称式布局，侧壁均匀分布的锁紧螺纹孔可实现与外接轴的快速固定，铰接部位的定位销既保证十字轴的转动灵活性，又可避免传动过程中零件脱出，内部预留的润滑间隙可存储润滑脂，降低铰接部位的转动磨损，提升接头的使用寿命。设计过程中重点校核了铰接角度范围与扭矩传递能力，确保接头可在常见的小角度偏置传动场景中稳定运行，整体结构紧凑，零件加工工艺性好，各部件无冗余设计，完全符合通用五金传动件的使用需求，可直接用于小型传动机构的设计参考，也可用于机械原理教学中万向传动结构的演示。
