遥控模型车用碳纤维前避震固定支架结构

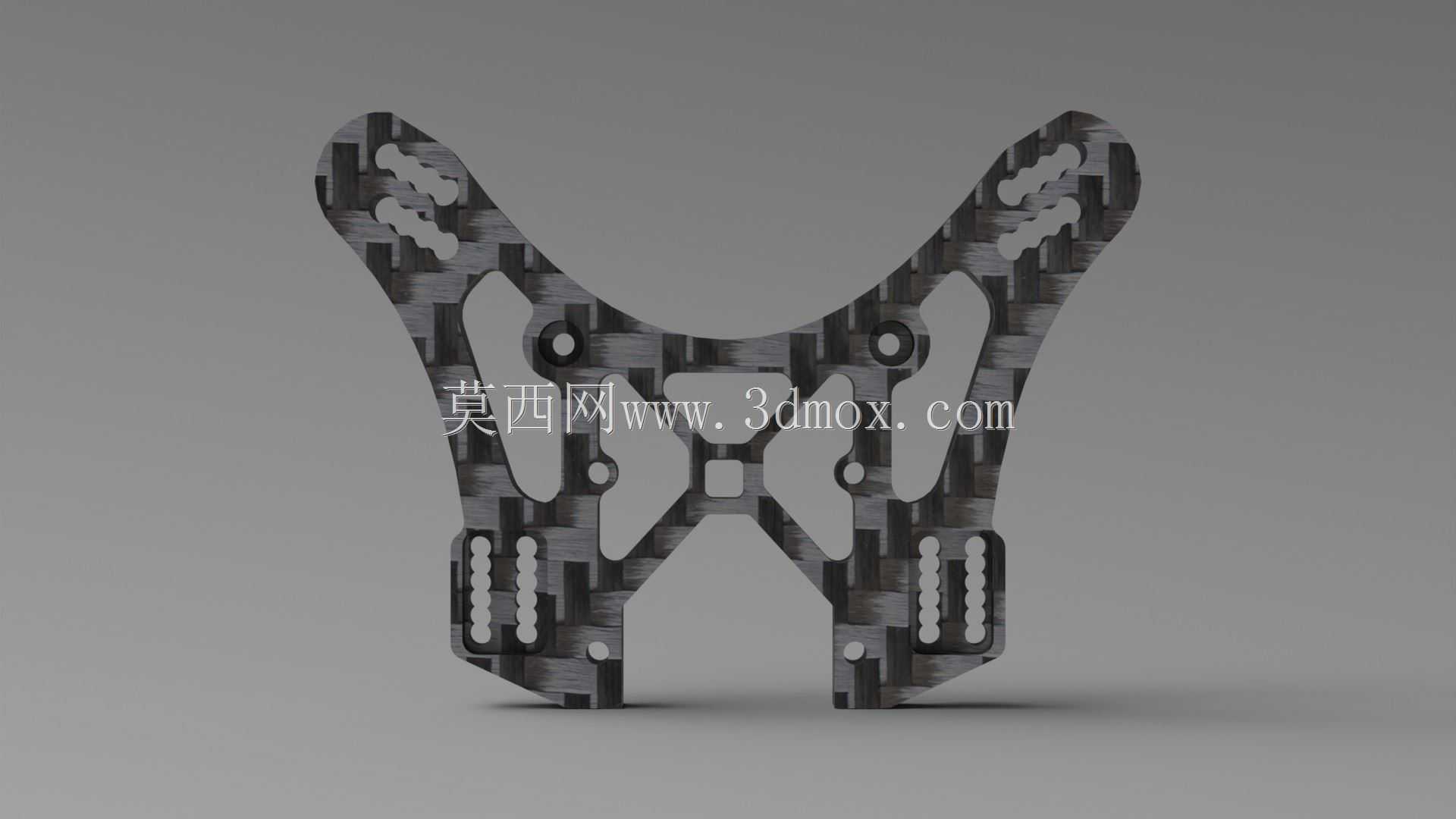

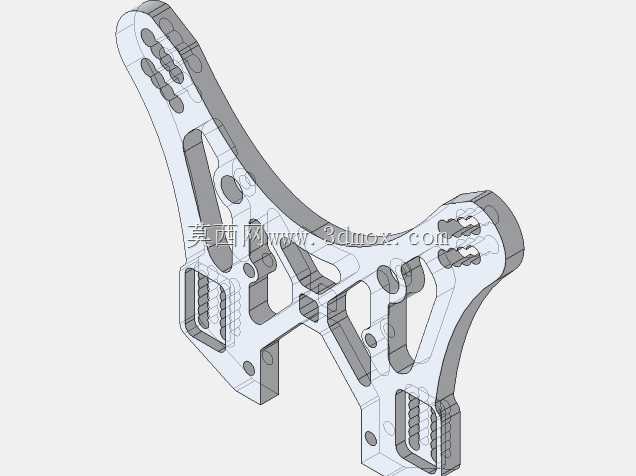

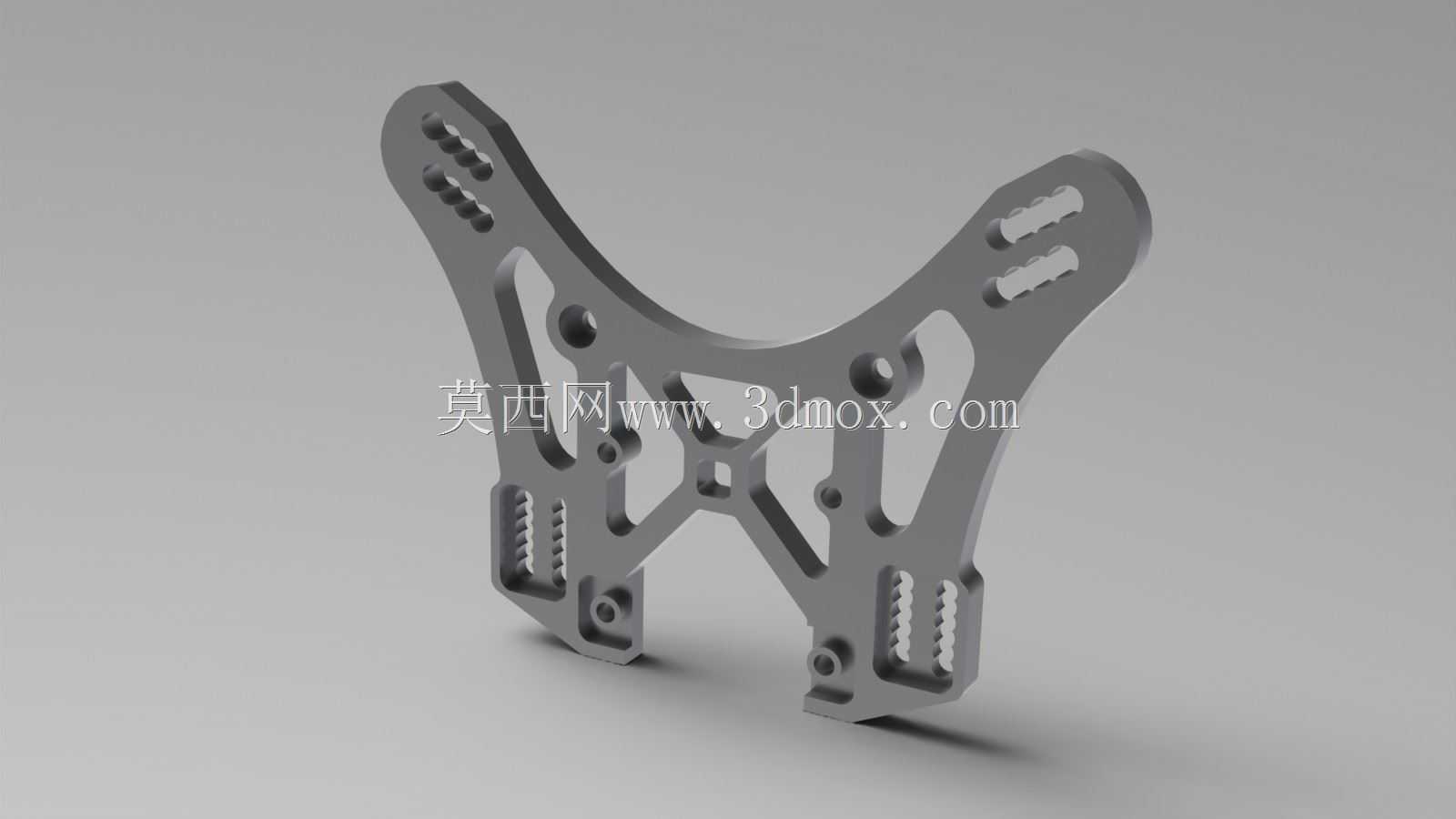

　　这款避震固定支架是1/8比例越野遥控模型车前悬挂系统的核心承载部件，主要用于固定前避震器上端安装位，同时承担车壳前部定位、前防撞结构连接的附属功能，在模型车高速行驶、飞坡落地的工况下，需要承受避震器传递的瞬时冲击载荷，同时要兼顾轻量化需求降低簧下质量，提升悬挂响应速度。从结构设计来看，整体采用对称式蝴蝶型布局，这种形态是越野模型避震塔的经典构型，两侧向上延伸的臂端预留了多组避震安装孔位，孔位沿竖直方向呈等距排布，可根据场地抓地力、跳台高度、行驶姿态需求调整避震器的安装角度与初始杠杆比，改变悬挂的软硬特性与行程利用率，适配不同操控风格的调校需求。支架中部的镂空结构并非单纯为了减重，每一处镂空的边界都经过应力路径优化，

　　在碳纤维板材铺层方向的强度优势基础上，避开了冲击载荷下的应力集中区域，既能够减少不必要的材料冗余，将整体重量控制在极低水平，又不会在飞坡落地的瞬时冲击下出现断裂、分层的失效问题。两侧下部的长条形调节槽用于和前差速器上盖、前防撞支架进行连接固定，槽位的长度预留了前后位置调节余量，可根据不同品牌避震器的筒身长度、弹簧预压状态调整支架的前后安装位置，避免避震器压缩到极限行程时出现筒身与支架干涉的问题，同时也能兼容同系列不同型号车型的安装孔位，提升配件的通用性。安装边界方面，支架底部的两个主定位孔与前差速器支架的定位凸台完全匹配，装配时可先通过定位孔完成预定位，再通过两侧槽位的固定螺丝锁紧，不需要额外制作定位工装，装配效率较高；

　　两侧臂端的避震安装孔采用统一的标准孔径，适配市面主流1/8越野模型使用的M3规格避震固定螺丝，不需要对孔位进行二次加工即可直接装配。在实际赛场应用场景中，这类碳纤维避震塔相比传统铝合金避震塔，在相同强度下重量可降低40%以上，能够有效减少前悬挂的运动惯量，在车辆经过颠簸路面时，悬挂可以更快地跟随路面起伏动作，提升轮胎的贴地性能，同时碳纤维材料的阻尼特性能够吸收一部分避震器传递上来的高频振动，减少车架上电子设备受到的振动冲击，降低舵机、接收机等精密部件的故障概率。设计过程中需要重点关注安装孔位的边距控制，碳纤维板材的孔位边距如果小于板材厚度的1.5倍，受冲击时很容易出现孔边开裂的问题，

　　这款支架的所有安装孔位到板材边缘的距离都控制在2倍板厚以上，同时在孔位周边没有做过度的镂空切除，保证了孔位周边的结构强度；两侧臂端的外形轮廓做了圆弧过渡处理，没有尖锐的直角结构，避免应力集中在转角位置，在车辆发生正面碰撞或者侧翻时，冲击力可以沿着圆弧轮廓均匀分散到整个支架结构上，不会因为局部应力过大出现断裂。另外支架中部预留的方形小孔位是用于固定车壳前定位柱的安装座，不需要额外在车壳柱上加装延长支架，直接将定位柱固定在避震塔中部即可，减少了额外的连接件，也让车壳前部的固定点更加靠近车辆重心位置，减少车壳在高速行驶时的抖动问题。
