MugenMBX7遥控车前上支撑板结构

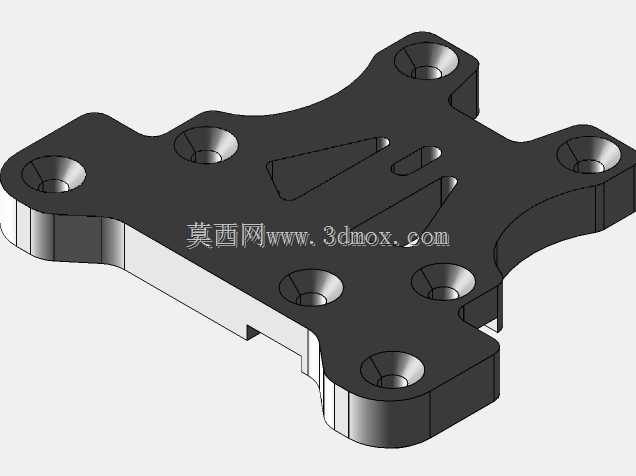

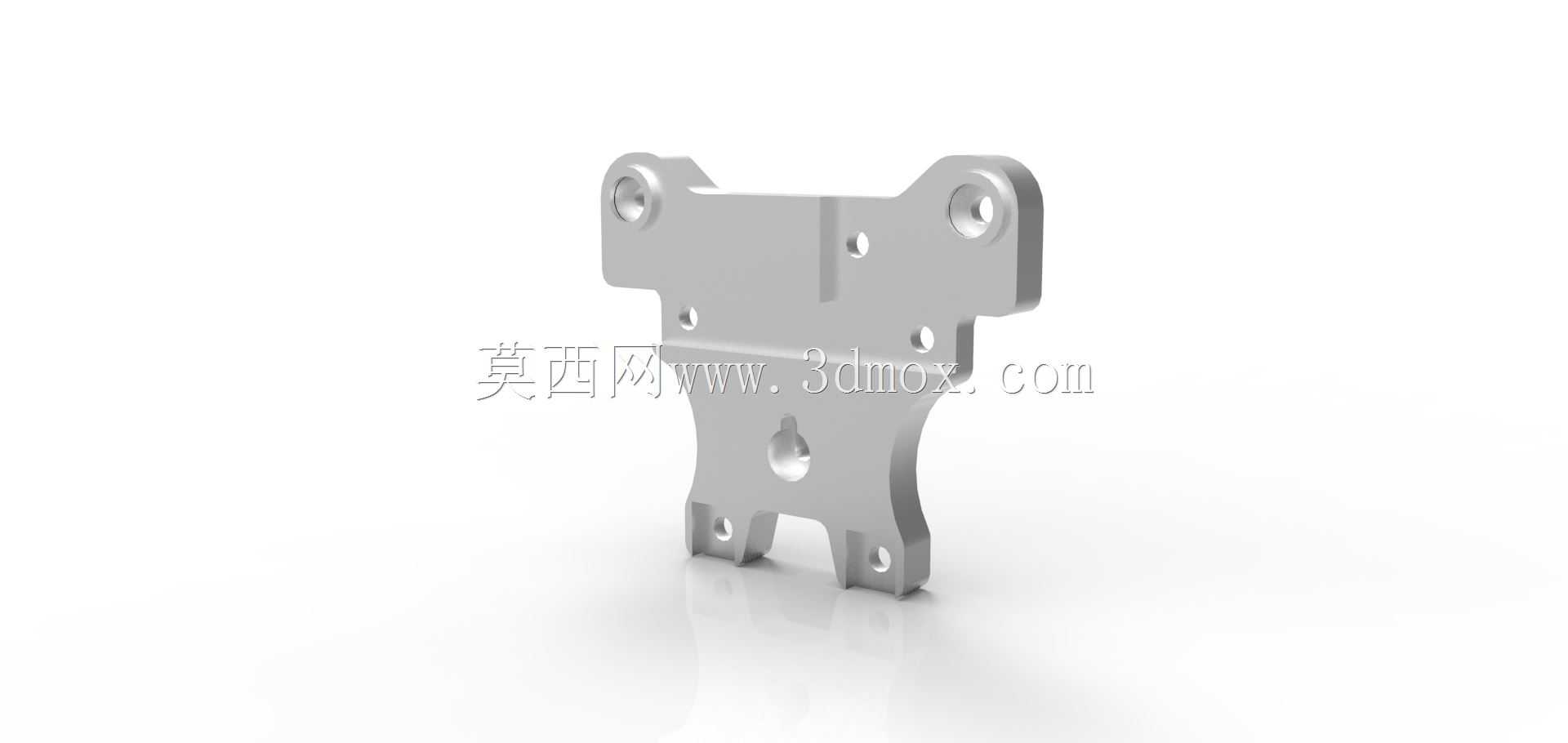

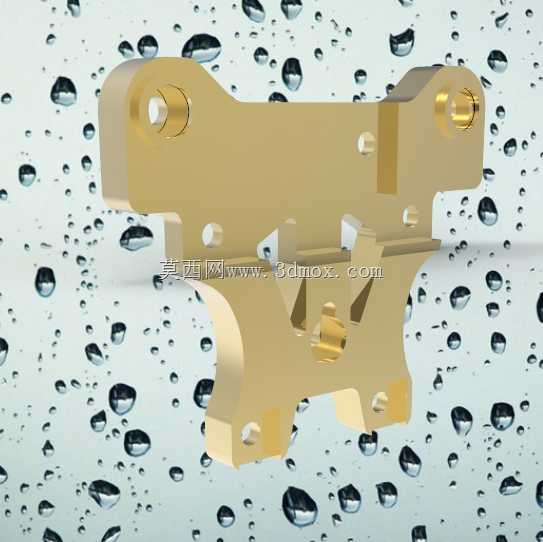

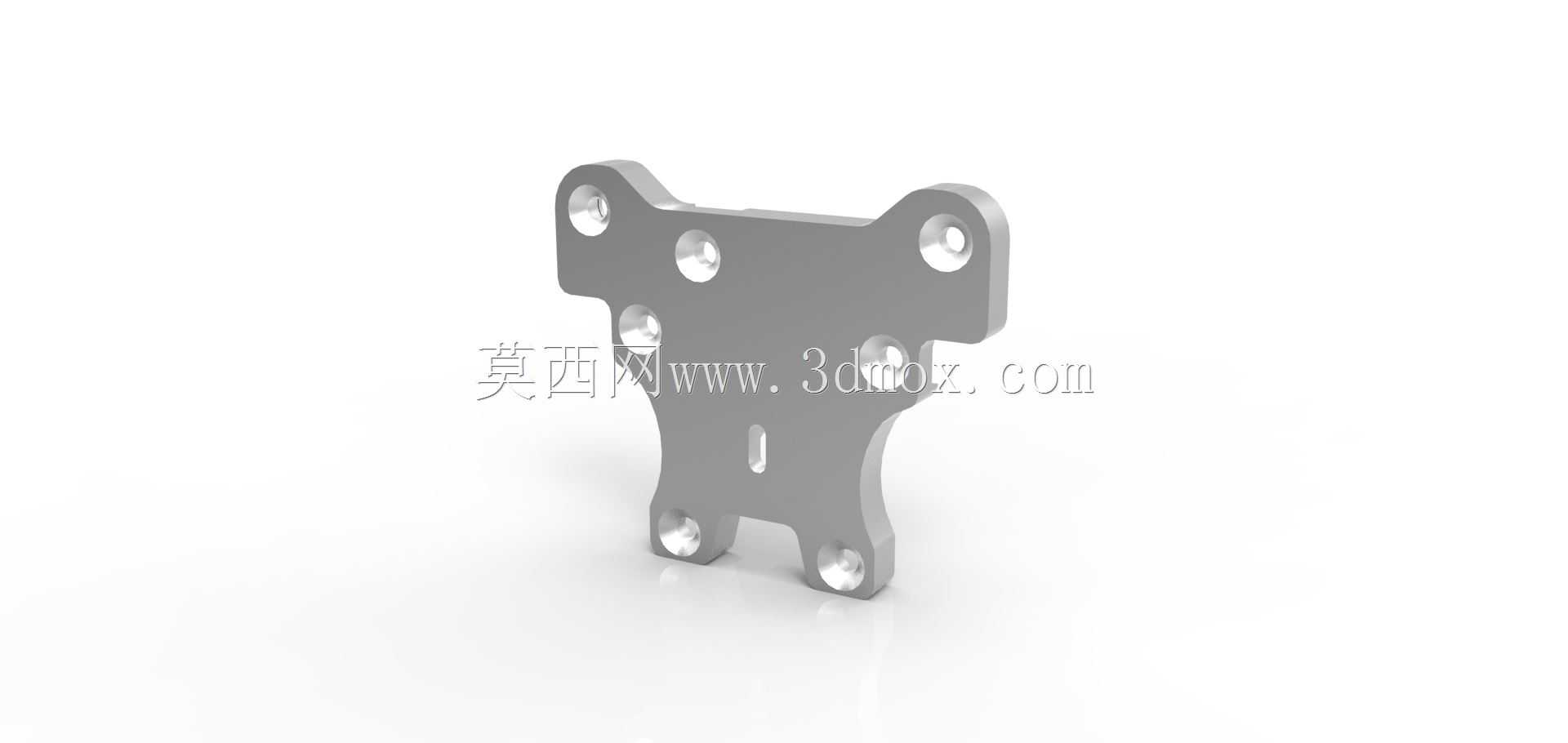

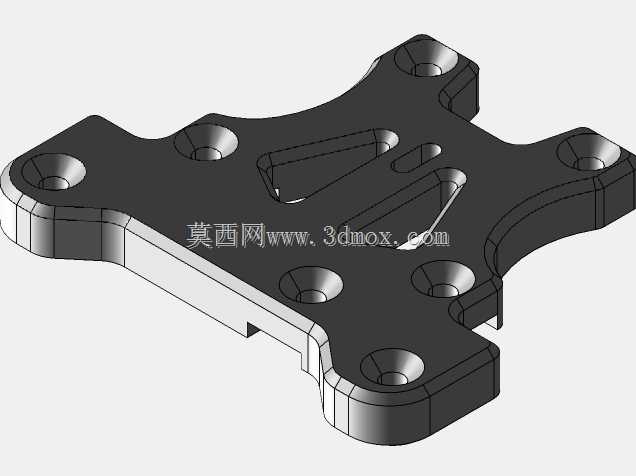

　　在遥控模型赛车的底盘悬挂系统中，前上板是承担前部悬挂组件定位、冲击载荷分散的核心结构件，这款适配Mugen MBX7车型的前上支撑板，主要应用于1/8比例越野遥控赛车的前部悬挂装配环节，直接决定前轮定位参数的稳定性与整车前部抗冲击能力。从实际装车场景来看，该零件安装于底盘前部上方，两侧带孔凸耳用于铰接前上摇臂，中部的安装孔位对应固定转向舵机固定座与前部防倾杆固定支架，下部的分叉支脚则通过螺丝与底盘主甲板刚性连接，形成前部悬挂的上层支撑框架。设计层面，该零件整体采用等强度异形板材构型，没有冗余的装饰性结构，所有轮廓过渡均做了圆角处理，避免应力集中导致的断裂问题——在越野遥控车的实际行驶中，

　　飞坡落地时前部瞬时冲击载荷可达静态载荷的8-12倍，板材的厚度选择、孔位边距的预留都经过载荷校核，比如两侧摇臂铰接孔的孔边距大于2倍孔径，能避免铰接处受冲击时出现孔位开裂。从安装边界来看，零件两侧凸耳的同轴度公差控制在0.05mm以内，保证左右上摇臂的转动轴线重合，避免行驶中出现转向干涉、悬挂动作卡滞的问题；中部的定位销孔与底盘定位销采用间隙配合，装配时能快速定位，降低装车时的调整难度；下部支脚的安装孔为长圆形设计，预留了0.8mm的前后调整余量，可根据不同赛道特性调整前轮主销后倾角，适配不同抓地力路面的行驶需求。外形上，零件整体采用对称式布局，仅在转向舵机避让位置做了局部切边，既保证了结构刚度，

　　又尽可能降低零件自重——对于竞赛级遥控赛车来说，上部结构的减重能有效降低整车重心，提升弯道侧倾稳定性，该零件在非受力区域做了局部减薄处理，在保证整体刚度不下降的前提下，自重比同位置通用配件降低约12%。实际使用中，该零件的受力路径非常清晰：飞坡落地时前轮受到的地面冲击通过上摇臂传递到两侧铰接凸耳，再通过板材本体分散到底部的三个安装支脚，最终传递到整个底盘框架，因此板材的加强筋布局完全顺着受力方向设置，在中部受力集中的区域做了局部加厚，而在不受力的避让区域则做了掏空处理，兼顾强度与轻量化要求。对于三维建模从业者来说，这类竞赛级模型车配件的建模难点在于异形曲面的过渡处理与安装孔位的位置度控制，建模时需要先确定各个安装点的空间坐标，

　　再通过放样、拉伸等命令构建主体轮廓，所有孔位的位置需要严格匹配实车装配尺寸，否则会出现装车后零件干涉、螺丝无法对齐的问题；同时要注意零件的拔模角度设计，因为这类零件一般采用7075铝合金铣削加工，不需要拔模斜度，但边缘的倒角处理需要兼顾加工可行性与使用安全性，所有外露边缘都做了0.3mm的倒角，避免装配时划手、也能减少应力集中。从设备选型的角度来看，这类结构件的加工一般采用三轴CNC铣削即可完成，不需要五轴设备，零件的所有加工面均为平面与规则圆弧面，加工时先做两面平铣，再依次完成孔位钻削、轮廓铣削、倒角工序，加工效率较高，适合批量生产。在实际赛场应用中，这类前上板属于易损备用件，当车辆发生正面碰撞、飞坡姿态不正单轮着地时，前上板会首先承受冲击，若零件刚度不足会出现弯曲变形，直接导致前轮定位参数失准，出现转向跑偏、轮胎异常磨损的问题，因此该零件的材料一般选用7075-T6铝合金，抗拉强度可达500MPa以上，能满足竞赛场景下的高强度冲击需求，同时表面做硬质阳极氧化处理，提升表面硬度与耐磨性，避免反复拆装螺丝时出现孔位滑牙的问题。
