雷赛CS-D808闭环步进驱动器三维结构

　　在自动化产线的运动控制单元搭建过程中，步进驱动的选型与安装适配直接决定了点位运动的精度与运行稳定性，这款闭环步进驱动器的三维结构还原，完全围绕实际设备装配的需求展开，覆盖了从面板接口布局到底部安装孔位的全部细节，能直接用于电控柜布局设计、驱动安装干涉校验、线束走向规划等实际工程环节。从实际应用场景来看，这类驱动器广泛适配3C电子组装设备的送料轴、小型雕刻机的进给轴、包装设备的拉膜轴、非标自动化设备的短距离点位运动轴，相比开环步进驱动，它自带的编码器反馈接口能实时回传电机位置信号，有效避免高速运行下的丢步问题，在0.5Nm到3Nm区间的中小扭矩运动场景下，能兼顾成本控制与运动精度需求，比同功率段的交流伺服方案成本低四成左右，

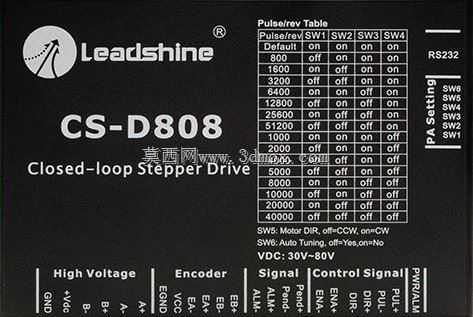

　　是中小负载自动化设备的主流驱动选型。从产品功能特性的结构还原来看，模型完整复现了驱动器正面的拨码开关区域，8位拨码分别对应细分设置、电机方向配置、自整定功能开关，每一档位的标识位置都和实物完全对齐，结构设计人员在做电控面板开窗设计时，可以直接参考模型的拨码区域位置预留操作空间，不需要额外测量实物尺寸，避免后期装配时出现拨码被面板遮挡、操作空间不足的问题。面板上的RS232通讯接口位置、高压电源接线端子、编码器信号接线端子、控制信号接线端子的排布都和实物一致，接线端子的引脚间距、接口深度都做了1:1还原，在线束设计环节可以直接根据模型的接口位置规划线槽走向，计算线束长度，避免出现线束过短拉扯、过长冗余堆积在电控柜内的问题。

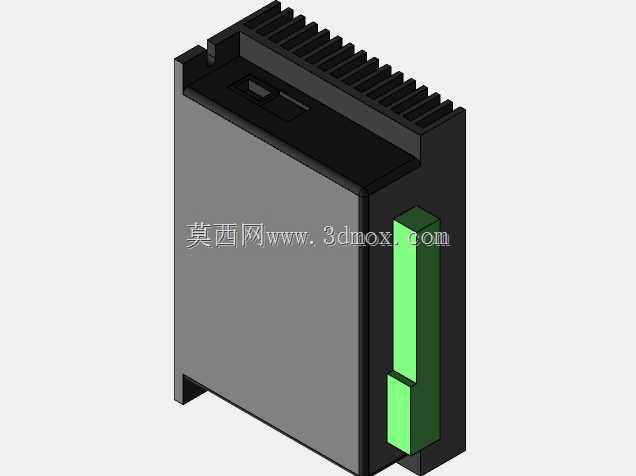

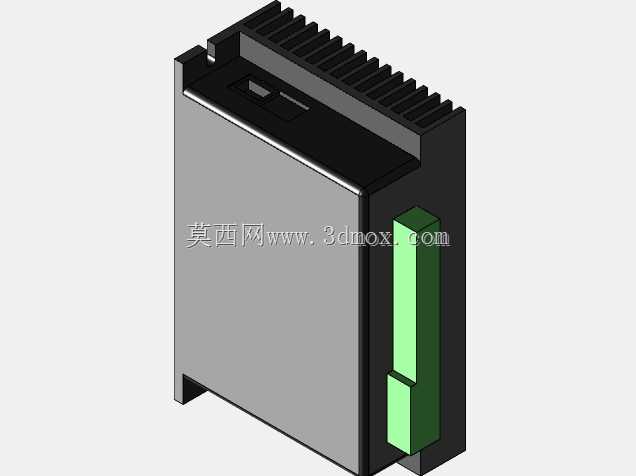

　　从设计思路来看，这款驱动器的结构设计充分考虑了工业现场的安装便利性，底部的安装孔位采用长圆孔设计，允许安装时存在±1mm的位置偏差，降低了电控柜安装板的打孔精度要求，同时驱动器侧面的散热筋结构做了等距排布，在自然散热条件下能保证30V到80V供电区间内的持续运行散热需求，模型里完整还原了散热筋的高度、间距与排布方向，在做电控柜热仿真分析时，可以直接导入模型计算散热风道的遮挡情况，优化柜内散热风扇的安装位置。关于外形尺寸与安装边界，模型严格按照实物尺寸还原，整体长宽高尺寸适配标准DIN导轨安装与螺丝固定安装两种方式，安装时左右两侧需要预留至少15mm的散热间隙，上下接线区域需要预留至少30mm的线束弯折空间，避免接线后端子受力松动。

　　在做三维装配时，需要注意驱动器高压接线端与低压信号端的隔离距离，模型里的端子分隔筋结构也做了完整还原，设计时可以参考这个结构在电控柜内布置强弱电线槽，避免强电干扰弱电信号导致的运行不稳定。另外，驱动器正面的状态指示灯位置也在模型里做了标注对应，设计电控柜门板的观察窗时，可以直接对齐指示灯位置预留观察区域，方便设备调试与后期维护时快速查看驱动运行状态，不需要拆开柜门就能判断故障类型。
