红蓝标识冷热进水角阀结构设计

　　在民用建筑给排水、卫浴安装以及小型工业水路布设场景中，角阀是承担支路通断、流量调节与检修隔离作用的核心基础配件，这款带红蓝标识的角阀结构，完全贴合家装与商用卫浴的实际安装需求做了针对性的结构优化。从实际使用场景来看，这类角阀通常安装在墙面给水预留口与终端用水设备之间，比如台盆龙头、马桶、热水器、壁挂式净水设备的进水端，日常状态下保持常开，当终端设备出现故障需要维修更换时，无需关闭全屋总水阀，仅需关闭对应支路的角阀即可完成操作，大幅降低水路检修的影响范围。

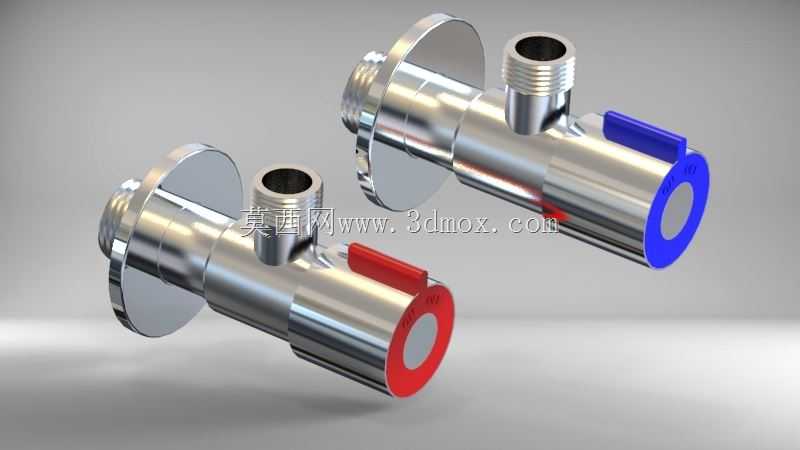

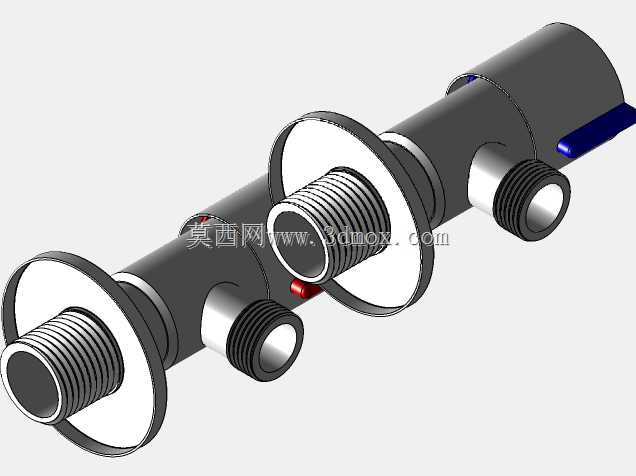

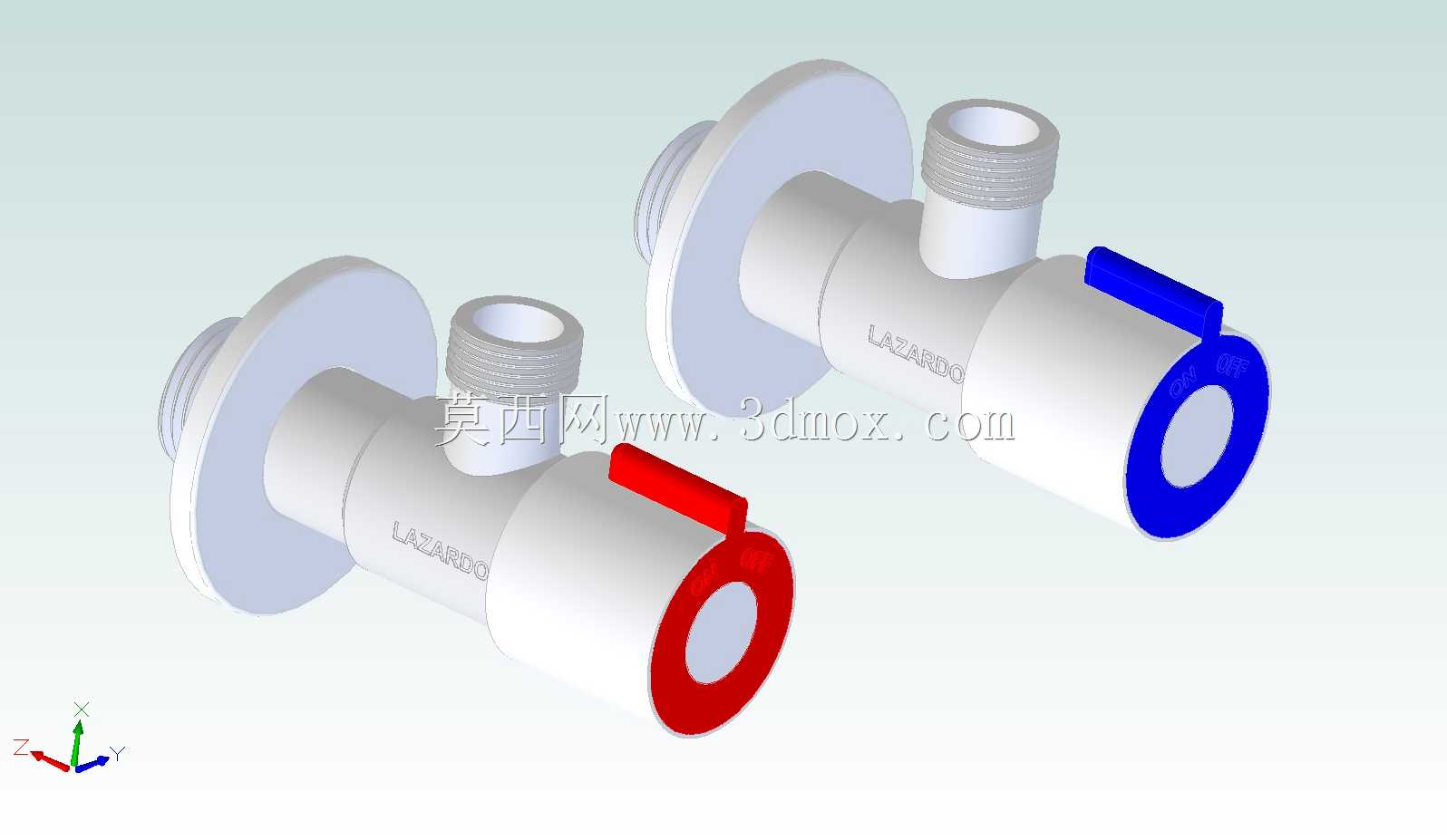

　　从功能特性上看，这款角阀采用直角式流道结构，进水端为外螺纹墙接端，配套圆形装饰挡片，能够完全遮盖墙面预留的给水孔位，避免墙面开孔不齐带来的美观问题，同时挡片与阀体之间留有微小的活动余量，可以适配墙面不平整、预留孔位轻微偏斜的安装工况，降低现场安装的调整难度。出水端为侧向外螺纹接口，与进水端呈90度垂直布局，能够将墙面水平方向的来水转向为垂直墙面方向的出水，适配贴墙安装的管路走向，减少管路弯折带来的水阻损耗。阀体尾部的开关手柄采用红蓝两色区分，红色对应热水管路，蓝色对应冷水管路，安装后无需额外做标识，后期运维时可以快速识别对应管路，避免误操作引发的烫伤或者供水错接问题，手柄的旋转角度为90度，从手柄与阀体平行的全开状态到垂直的全关状态仅需旋转四分之一圈，操作力矩小，即使手部沾有水渍或者佩戴薄手套也能轻松完成开关动作。

　　设计思路上，这款角阀的阀体采用等径流道设计，内部流道没有做过度的缩径处理，相比市面上常见的缩径角阀，通水流量可以提升30%以上，能够满足大流量用水设备比如燃气热水器、大尺寸顶喷花洒的供水需求，避免因为流道节流导致的水压不足、出水流量偏小问题。阀体的密封结构采用双重密封设计，阀芯与阀体配合面采用硬质密封搭配橡胶密封圈的组合结构，开关过程中密封面磨损量小，长期使用不会出现渗漏问题，进水端的螺纹连接处预留了密封圈安装槽，现场安装时无需额外缠绕过多生料带，仅需配套对应规格的橡胶密封圈即可实现密封，降低安装人员的操作门槛，也避免生料带缠绕过多导致的螺纹开裂、密封失效问题。

　　从外形尺寸与安装边界来看，这款角阀的墙接端螺纹采用常规民用给水通用的G1/2外螺纹规格，适配国内绝大多数建筑的墙面预留给水接口，出水端同样采用G1/2外螺纹，能够直接对接标准规格的不锈钢编织进水软管，不需要额外加装转接头。阀体整体长度控制在60mm以内，装饰挡片直径为50mm，安装后突出墙面的尺寸不超过45mm，即使在台盆下方、马桶侧方这类狭小的安装空间内，也不会与周边的柜体、墙体产生干涉，手柄的旋转半径控制在20mm以内，开关操作时不会碰到周边的管路或者墙体，不需要预留过大的操作空间。阀体表面采用抛光镀铬处理，表面粗糙度达到Ra0.8以下，既能够提升卫浴空间的整体美观度，也能在潮湿的卫浴环境下抵御水汽腐蚀，长期使用不会出现表面生锈、镀层脱落的问题。

　　在结构建模的细节处理上，这款角阀的所有配合面都做了合理的公差预留，阀芯安装腔的尺寸公差控制在H7级别，能够适配市面上绝大多数标准规格的陶瓷阀芯，后期如果阀芯出现磨损故障，用户可以自行购买同规格阀芯更换，不需要整体更换角阀，降低后期维护成本。阀体的壁厚经过强度校核，在1.6MPa的常规供水压力下，阀体应力远低于铜材或者不锈钢材质的许用应力，即使遇到水路水锤冲击，也不会出现阀体开裂、变形的问题，完全满足民用建筑给水系统的压力使用要求。装饰挡片与阀体之间采用间隙配合，挡片可以沿阀体轴向小范围移动，安装时可以根据墙面的完成面厚度调整挡片的位置，确保挡片完全贴紧墙面，不会出现缝隙外露的问题。
