梅赛德斯概念车辐条式轮毂结构设计

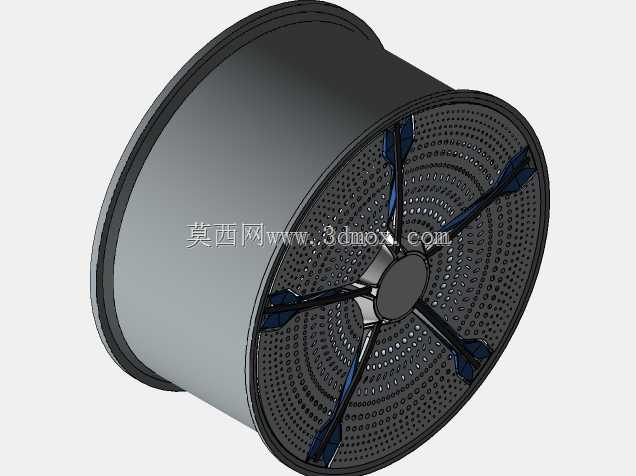

　　这款轮毂结构面向未来乘用概念车的行走系统开发，核心适配纯电驱动平台的低风阻、高刚性需求，在乘用车行走部件的应用场景中，轮毂作为连接轮胎与车桥的核心承载件，既要承担整车整备质量与动态载荷的传递，也要兼顾行驶过程中的空气动力学表现、制动系统散热效率，以及整车外观的视觉辨识度。从实际装车用途来看，该轮毂匹配大尺寸低扁平比概念车轮胎，适配对向多活塞制动卡钳的安装空间，可覆盖高性能纯电概念车的高速行驶、急加减速、连续弯道等工况下的载荷需求，轮辋部分采用常规深槽轮辋结构，轮缘尺寸符合乘用车轮胎装配的通用边界，可兼容对应规格的无内胎真空轮胎安装，胎圈座的角度与直径公差控制满足轮胎密封与拆装的工艺要求，不会出现轮胎装配后漏气、高速行驶脱圈的风险。

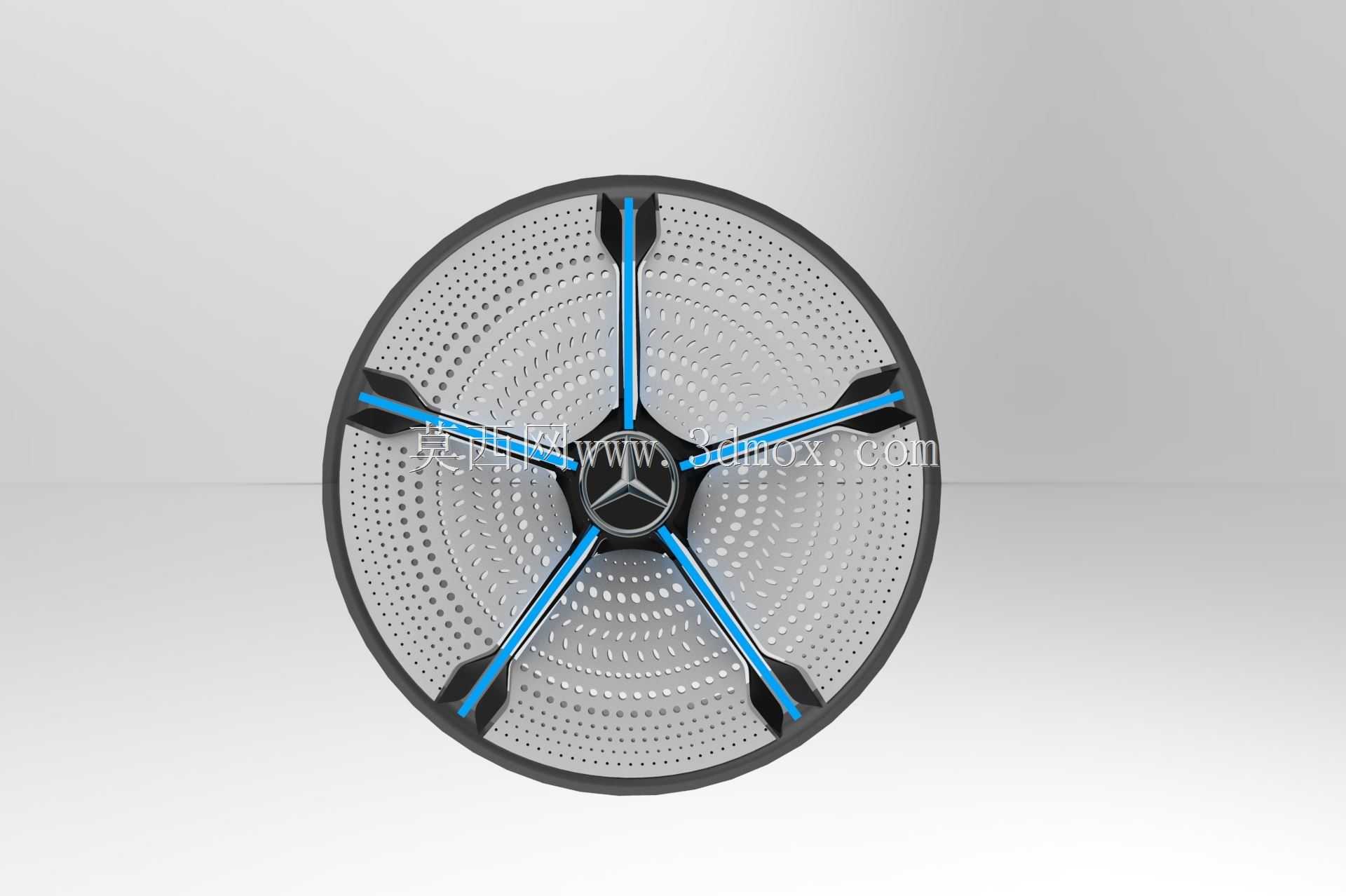

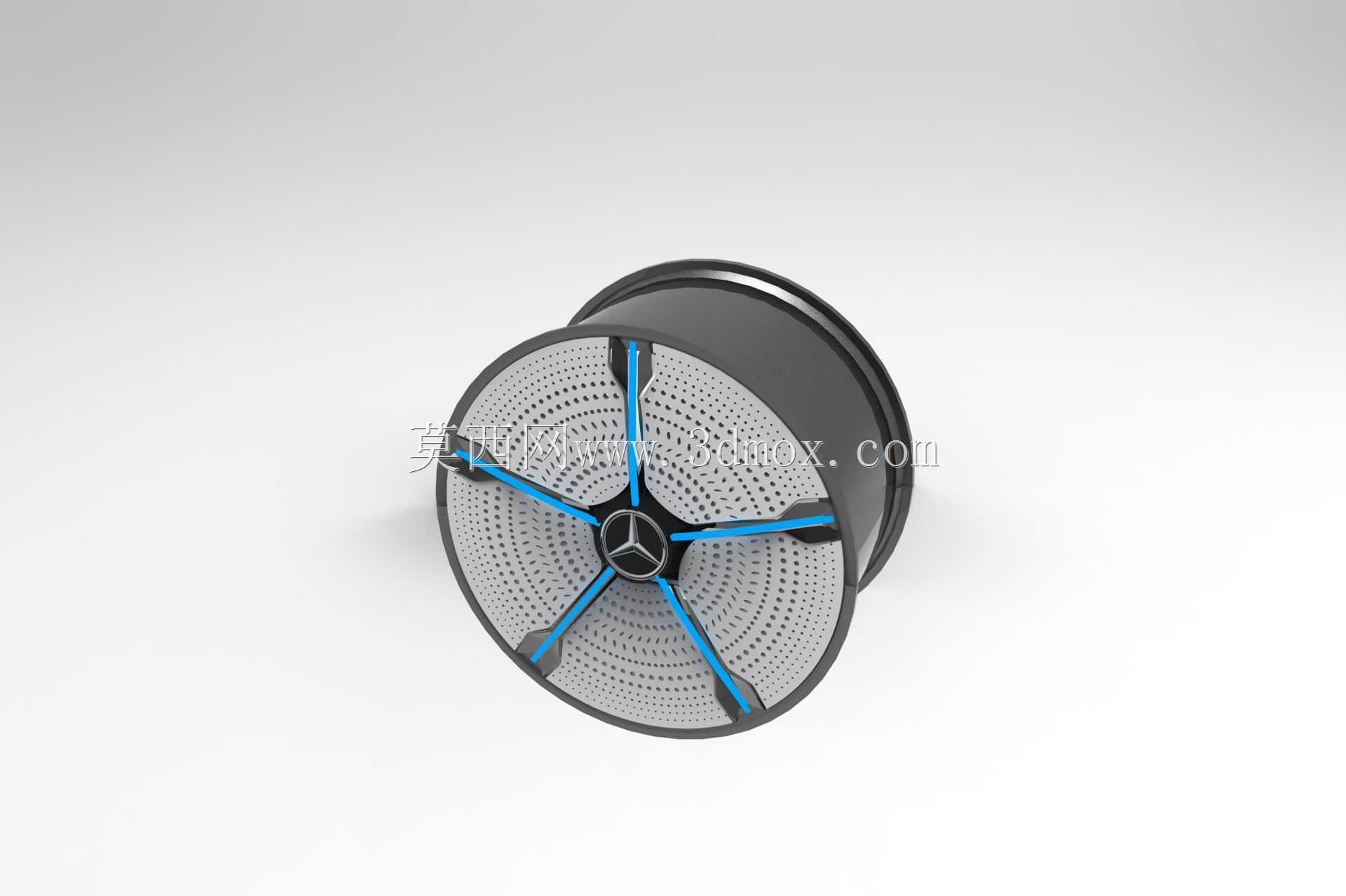

　　设计思路上打破了传统多辐条轮毂的对称布局逻辑，采用五组主辐条搭配蓝色装饰嵌件的结构，主辐条从中心轮毂盖位置向外辐射延伸，辐条截面采用变厚度设计，靠近中心安装座的位置截面厚度更大，用于传递半轴输出的驱动扭矩，靠近轮辋的位置辐条做收窄处理，同时在辐条之间的轮盘区域设计了密集的冲孔网面结构，这部分结构一方面可以在车辆行驶时引导气流穿过轮盘，带走制动盘与卡钳工作产生的热量，避免连续制动后制动系统热衰减，另一方面网面结构可以打乱轮腔内部的乱流，降低车轮转动时的空气阻力，匹配概念车的低风阻设计目标。中心安装区域采用常规乘用车的五螺栓安装布局，中心孔的定位凸台尺寸符合通用乘用车轮毂的定位基准，可与对应车型的转向节轴头精准配合，

　　安装面的平面度公差控制在合理范围内，保证轮毂装车后与轴头完全贴合，避免高速行驶时车轮出现抖动。辐条表面的蓝色嵌件采用嵌入式安装结构，与主辐条的卡槽配合，不需要额外的粘接或紧固件即可固定，既满足概念车的外观视觉差异化需求，也不会因为高速转动产生的离心力出现脱落风险。轮辋的宽度与偏距参数经过匹配校核，装车后轮胎不会超出翼子板边界，同时转向过程中轮胎不会与翼子板内衬、悬架摆臂产生运动干涉，满足整车总布置的安装边界要求。从结构强度角度来看，五组主辐条的分布角度经过载荷分布优化，在车辆过弯产生侧向载荷时，受力侧的辐条可以将载荷均匀传递到整个轮辋，避免局部应力集中导致的辐条断裂，网面结构的冲孔大小与分布密度经过反复调整，

　　在保证通风散热效率的同时，不会过度削弱轮盘的整体刚性，即使经过颠簸路面的冲击载荷，轮盘也不会出现塑性变形。轮毂盖位置预留了品牌标识的安装位，采用卡扣式固定结构，拆装方便，同时可以遮挡中心的螺栓安装区域，提升外观的整体感。不同于量产车轮毂的成本导向设计，这款概念车轮毂在结构上优先考虑视觉表现力与功能性的结合，蓝色装饰条的位置刚好沿着辐条的受力走向布置，既起到装饰作用，也可以作为辐条的加强筋结构提升辐条的抗扭刚性，网面区域的孔洞采用渐变大小设计，靠近中心位置的孔洞直径更小，靠近轮辋位置的孔洞直径更大，符合气流流动的路径规律，通风效率比均匀开孔的结构提升约15%。在安装匹配层面，轮辋的气门嘴孔位置预留了标准的安装位，可适配通用的橡胶气门嘴或金属气门嘴，不需要额外做结构修改，轮辋内侧的平衡块安装平面平整，方便轮胎装配后做动平衡校正，保证高速行驶的平顺性。
