乘用车双色运动款铝合金轮毂结构设计

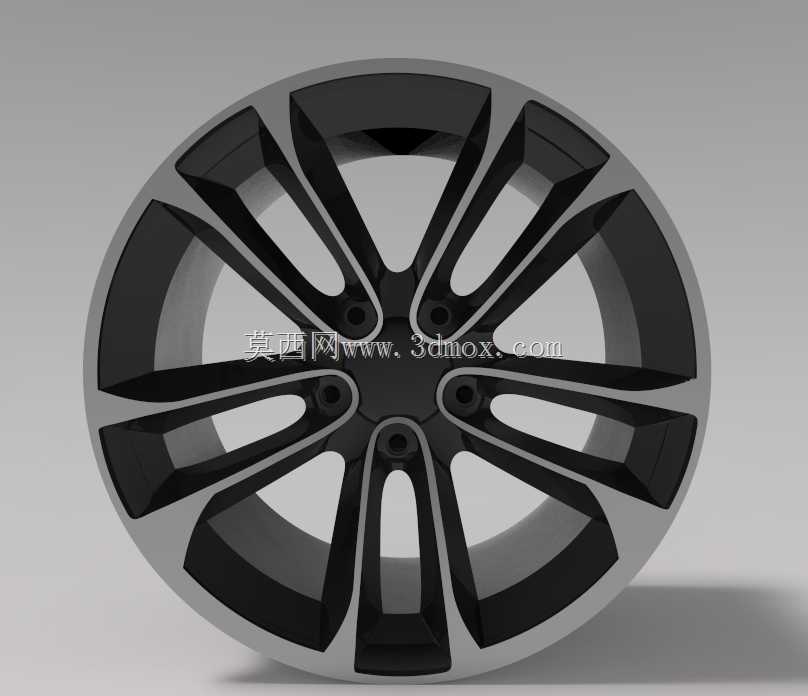

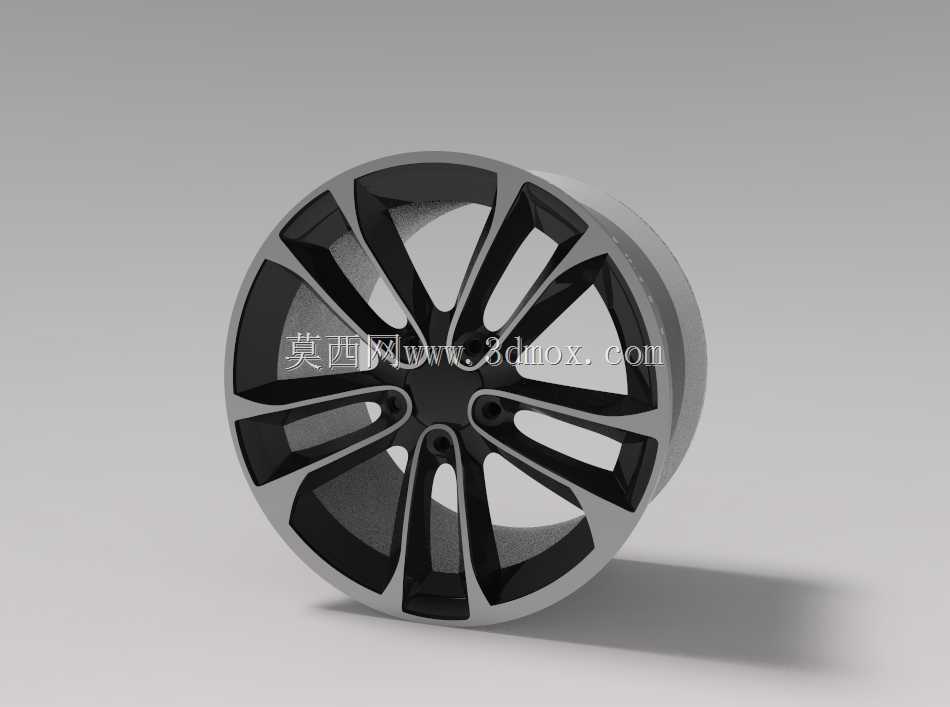

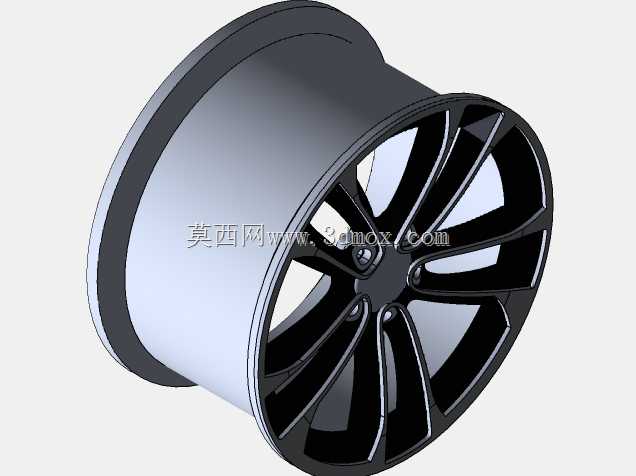

　　这款轮毂的设计首先锚定家用紧凑型乘用车的改装与配套场景，日常城市通勤、城郊非铺装路面轻度通行都在其适配覆盖范围内，作为车辆行走系统的核心承载部件，它需要同时承担静态载荷传递、动态冲击缓冲、制动系统散热导流、整车外观风格匹配这几类核心功能，不能只做外观造型的堆叠。从结构设计逻辑来看，轮辐采用了不等宽的双色旋切造型，亮面切削区域做了2.5度的拔模斜度处理，方便后续压铸后的CNC精加工走刀，黑色内凹区域预留了0.3mm的喷粉涂层厚度，避免装配后出现涂层剐蹭脱落的问题。五组双辐条的布局不是随意划分的，每一组辐条的受力路径都直接对齐轮毂中心的安装盘螺栓孔位，车辆过弯时的侧向载荷、经过减速带时的垂向冲击，

　　都能顺着辐条的筋位直接传递到轴头连接位置，不会在辐条中段出现应力集中的薄弱点。安装边界的尺寸设定完全遵循乘用车常规配套标准，中心孔直径匹配多数家用车的轴头尺寸，PCD螺栓孔位的位置度公差控制在0.05mm以内，装配时不需要额外加装变径圈就能保证同轴度，避免高速行驶时出现方向盘抖动的问题。轮辋的边缘做了1mm的圆角钝化处理，既可以减少轮胎拆装时对胎唇的划伤，也能在车辆低速刮蹭路沿时，降低轮辋边缘崩缺的概率。轮辐之间的镂空区域经过流道仿真验证，车辆行驶时的迎面风可以顺着镂空缝隙直接吹向制动卡钳与刹车盘，相比同尺寸的密辐条轮毂，连续制动工况下的刹车盘温度能降低8%左右，一定程度上缓解长距离下坡时的制动热衰减问题。

　　设计过程中特意做了动平衡配重块的安装预留，轮辋内侧的平衡块粘贴位置做了平面度处理，不会因为曲面弧度导致平衡块粘贴不牢高速甩出。气门嘴的安装孔位设置在两组辐条之间的隐蔽位置，既不会破坏外观的整体协调性，也方便后续充气时的气嘴对接，不会被辐条挡住充气工具的操作空间。轮毂的偏距设定兼顾了轮距与翼子板的齐平效果，安装后轮胎不会突出翼子板造成甩泥，也不会因为偏距过小导致轮距过宽增加转向机的负载。背面的安装盘与轴头贴合面做了车削加工，表面粗糙度控制在Ra1.6以内，保证装配时的贴合紧密性，不会出现贴合面缝隙导致的螺栓松动风险。辐条与轮辋的连接位置做了渐变过渡的R角处理，没有直角结构带来的应力集中，经过13度冲击试验、弯曲疲劳试验、径向疲劳试验的仿真校核，结构强度完全满足乘用车日常使用的国标要求，同时相比同尺寸的同强度轮毂，重量控制更优，能一定程度上降低簧下质量，提升车辆的悬挂响应速度。
