福特嘉年华乘用车轮毂装饰罩结构设计

　　日常做乘用车底盘外饰件建模时，轮辋装饰罩是很容易被忽略但直接影响整车外观一致性、轮辋防护效果的部件，这次完成的这款适配福特嘉年华车型的轮毂装饰罩，完全围绕量产装车的实际需求做结构匹配，没有做脱离实际的夸张造型调整。先从安装边界说起，这款饰件适配的是15寸钢制轮辋，安装位完全贴合原厂钢制轮辋的卡扣卡槽分布，周向一共设置6组弹性卡扣位，和轮辋边缘的冲压卡槽一一对应，卡扣的伸出量做了1.2mm的过盈设计，既保证装车后不会在高速行驶、过颠簸路面时出现松脱异响，又不会因为过盈量太大导致装配时需要用蛮力敲击，造成饰件表面漆面崩裂或者卡扣断裂。很多新手做这类饰件建模时，容易只盯着外观曲面做，忽略轮辋和制动系统的安全间隙，

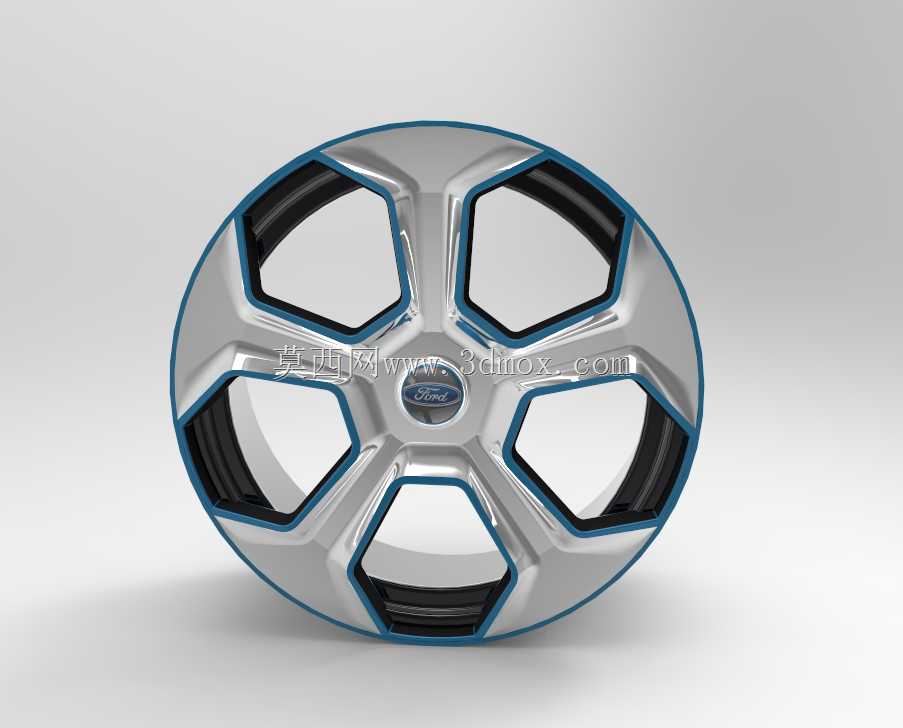

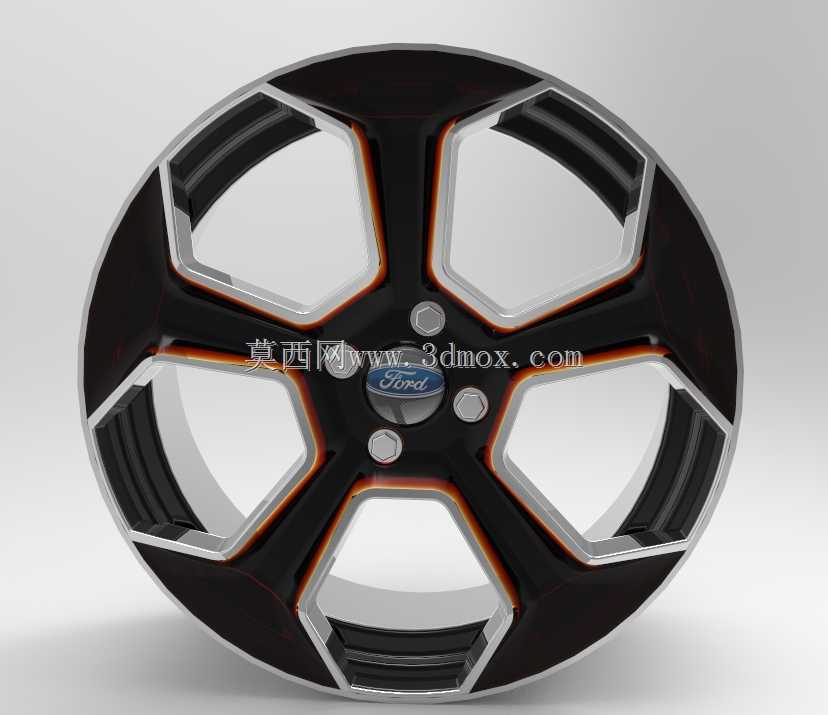

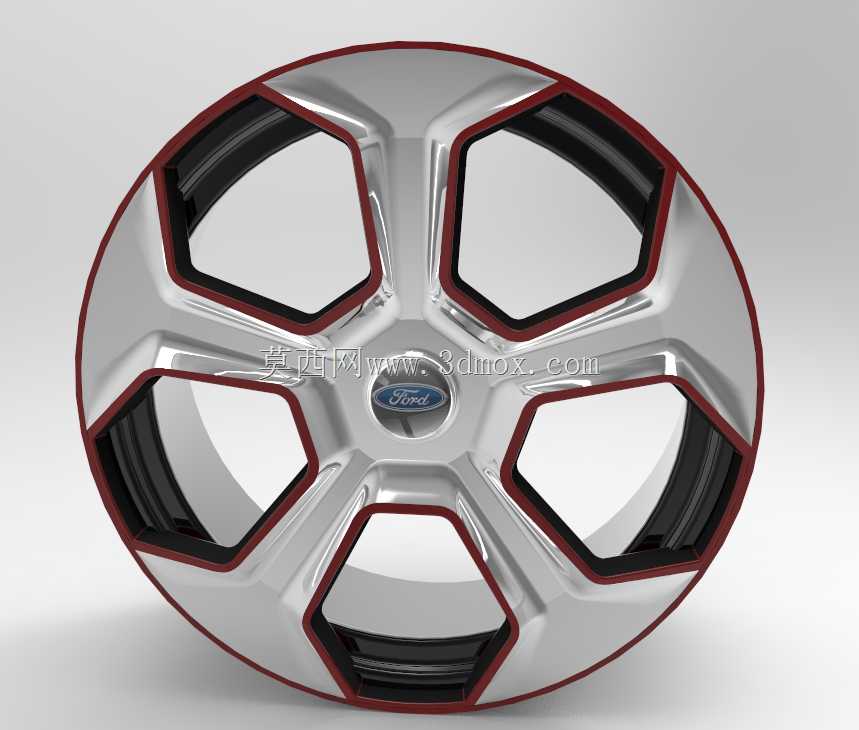

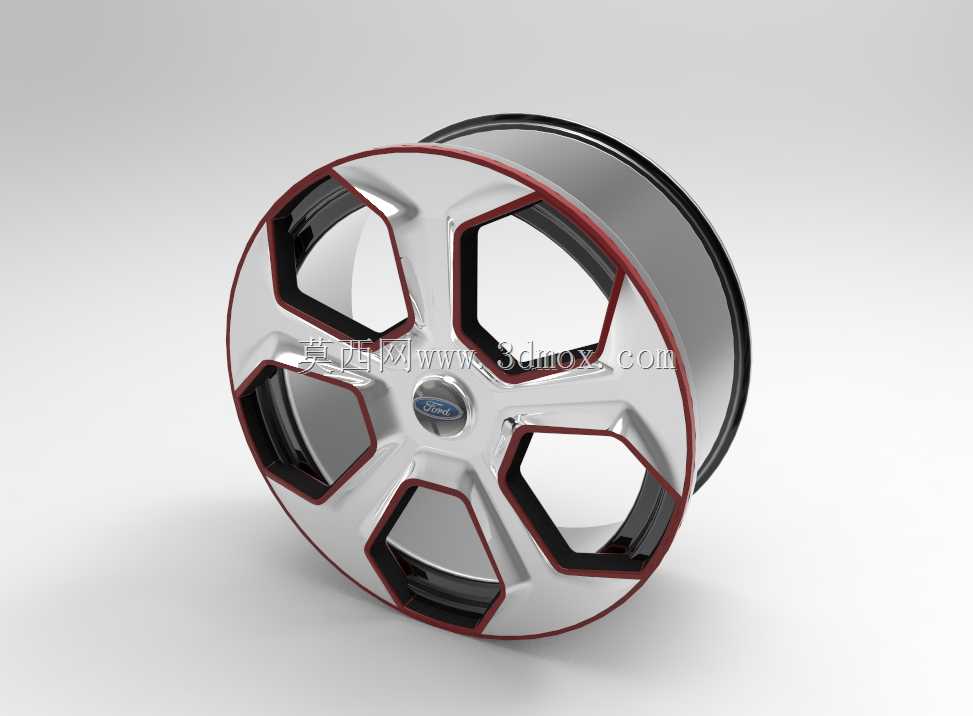

　　这款饰件的内侧凹陷深度做了精准控制，和制动鼓、轮速传感器线束、轮胎气门嘴的位置都做了避让，内侧对应气门嘴的位置预留了22mm直径的操作缺口，后续车辆充气、检测胎压时不需要拆卸整个装饰罩，直接就能对接充气嘴，日常维保的便利性考虑得很充分。再看造型设计思路，这款饰件采用五辐式镂空布局，不是单纯为了模仿铝合金轮毂的视觉效果，镂空区域的大小、辐条的宽度都经过散热考量，车辆连续制动时，制动系统产生的热量可以通过镂空区域快速散出，不会因为装饰罩完全封闭轮辋，导致制动鼓热量积聚，引发制动效能衰减的问题。辐条表面做了双层造型处理，外层是高亮镀铬质感的曲面，边缘做了1.5mm宽度的蓝色装饰嵌条，和车身的运动版装饰条配色形成呼应，

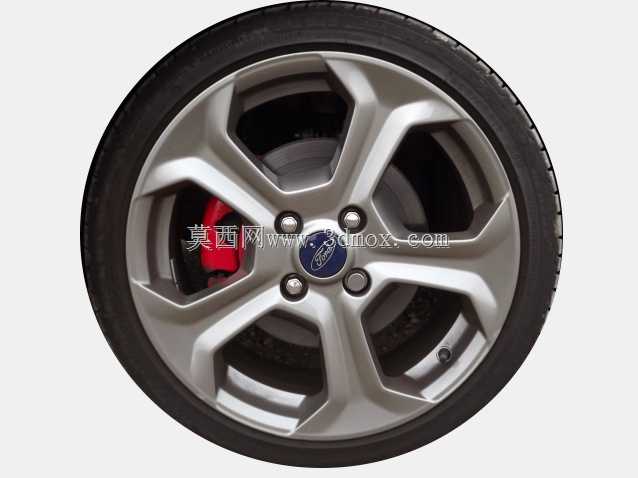

　　辐条的内凹角度做了3度的倾斜，一方面是让光影效果更有层次感，另一方面是车辆行驶过程中，泥水、灰尘溅到饰件表面时，会顺着倾斜的曲面快速甩出，减少污渍附着，日常清洗时也更容易擦拭干净。饰件的中心位置预留了38mm直径的车标安装位，安装位的深度做了0.8mm的下沉设计，车标粘贴后不会突出于饰件基准面，避免车辆经过高压洗车机时，高压水柱直接冲击车标边缘导致开胶脱落。从实际应用场景来说，这类钢制轮辋搭配装饰罩的配置，大多用在乘用车的入门配置版本上，相比同尺寸的铝合金轮毂，钢制轮辋的成本更低，抗冲击能力更强，在非铺装路面行驶时即使发生轻微变形也很容易校正，搭配匹配度高的装饰罩之后，外观视觉效果和铝合金轮毂基本没有明显差距，

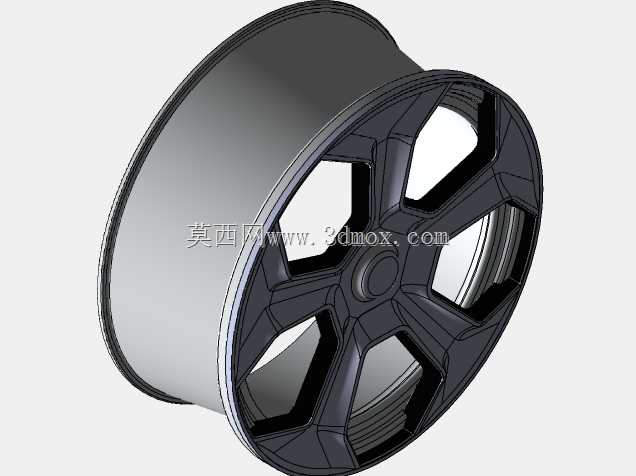

　　同时还能对钢制轮辋的边缘起到防护作用，减少轮辋被路边石剐蹭、被路面飞石击打造成的锈蚀、掉漆问题。建模过程中，所有的圆角过渡都做了工艺适配，饰件外表面的圆角最小不小于R2，避免注塑生产时出现应力集中导致的部件开裂，也能减少脱模时的表面拉伤；饰件的壁厚均匀控制在2.5mm，周向的卡扣位置做了局部加厚到3mm，同时在加厚位置做了渐变过渡，避免注塑成型时出现缩痕，影响外观面的平整度。很多人觉得轮毂装饰罩就是个外观塑料件，不需要太严谨的结构校核，实际上如果安装匹配度做不好，高速行驶时装饰罩脱落的话，不仅会造成自身车辆部件损坏，还可能影响后方行驶的车辆，引发交通安全问题，所以建模时除了外观曲面的顺滑度，更要重点校核卡扣的卡接量、和轮辋的同轴度，这款饰件的中心定位环和轮辋中心孔的配合间隙控制在0.3mm，装车后不会出现偏心抖动的问题，即使车辆行驶到120km/h的时速，也不会因为饰件偏心产生额外的振动，影响驾乘舒适性。另外饰件的边缘做了一圈翻边结构，翻边紧紧贴合在轮辋的轮缘位置，不仅能减少车辆行驶时的风噪，还能避免雨水、泥沙进入饰件和轮辋的缝隙之间，长期积累造成轮辋表面锈蚀。
