多股绞合弯折线缆三维结构设计

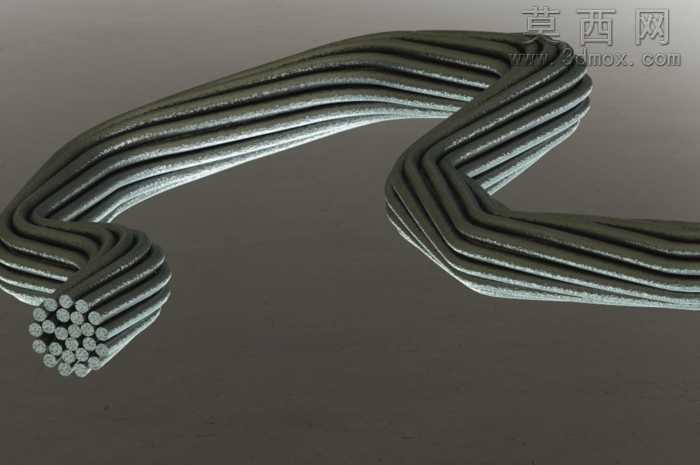

本作品为多股绞合弯折线缆的三维建模成果，建模过程以还原真实线缆的物理形态与结构特征为核心目标。建模初期先对单根线芯的截面进行参数化绘制，以正圆形为基础轮廓，通过阵列排布的方式实现多股线芯的紧密堆叠，精准还原多股线缆绞合前的截面排布逻辑，保证每根线芯的相对位置符合实际生产中的绞合工艺要求。随后通过扫掠特征构建单根线芯的基础实体，再沿预设的空间弯曲路径对整束线芯进行整体扫掠，过程中通过调整路径的曲率参数，模拟线缆在实际布线场景中常见的弯折形态，避免弯折处出现线芯穿插、变形失真的问题。材质设置阶段，为线芯赋予哑光深灰金属材质，调整材质的粗糙度与反光参数，还原金属线材表面的细微磨砂质感，同时在每根线芯的边缘添加极细微的倒角，弱化模型的锐利边缘，提升整体真实感。渲染阶段采用柔和的侧上方打光方案，通过主光源勾勒线缆的整体轮廓，辅助光源补充弯折处暗部的细节，避免多股线芯之间的缝隙出现死黑区域，同时添加微弱的环境光遮蔽效果，强化线芯堆叠的层次感，让绞合结构的立体特征更加突出。设计过程中重点考量了线缆的柔性特征表达，通过调整弯折段的弧度过渡，避免出现生硬的直角弯折，让整体形态更贴合真实线缆受外力弯折后的自然状态，同时严格控制线芯之间的间隙参数，既保证绞合结构的紧密性，又不会出现实体重叠的建模错误，整体模型可用于电气布线场景的装配演示、线缆产品的可视化展示等场景。
