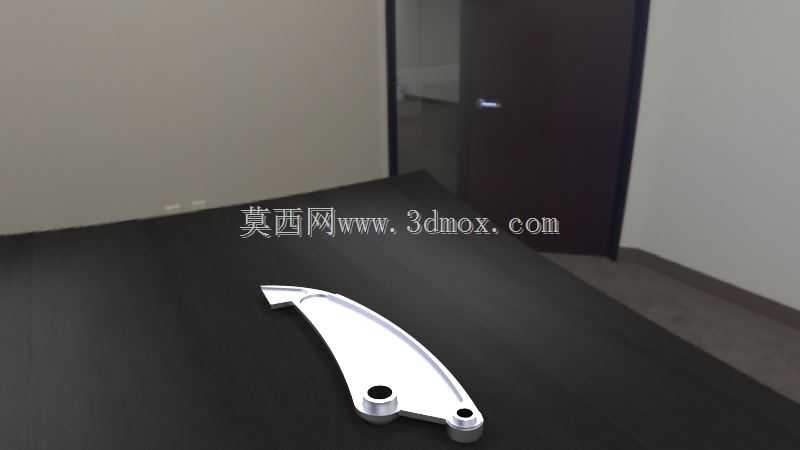

弧形连接支撑结构件仿真验证设计

　　日常做结构件设计的时候，很多人容易忽略小尺寸连接件的受力冗余问题，这次做的这个弧形支撑构件，最初是在自动化产线的物料导向机构里碰到的需求——产线需要一个能承接侧向推料力、同时给导向板提供安装基准的弯臂件，原来用的直角折弯件在连续三个月的三班倒运行后，折弯根部出现了肉眼可见的疲劳微裂纹，拆下来做磁粉探伤的时候能看到裂纹已经延伸到了安装孔边，再晚半个月估计就会直接断裂掉件，卡停整条产线的话损失就大了。

　　重新做结构设计的时候，首先推翻了原来的直角折弯方案，直角位置的应力集中系数本来就高，再加上折弯工艺本身会在圆角处形成材料减薄区，反复受交变载荷的时候很容易从这个位置起裂。改成平滑过渡的弧形轮廓之后，力的传递路径会顺着弧面自然分散，不会在某个转角位置形成应力突变，从仿真结果里也能看到，整个弧面的应力分布非常均匀，没有出现局部应力陡增的区域，安全系数能到3以上，完全能覆盖产线里偶尔出现的物料卡滞带来的冲击载荷。

　　安装边界的设计上，两个安装孔的位置是严格按照现有机构的安装基座尺寸来定的，大孔端是主要的承载固定位，做了沉台设计来容纳螺栓头，避免螺栓突出干涉导向板的安装平面，小孔端是辅助定位孔，两个孔的中心距留了0.2mm的安装公差，就算基座加工的时候有小的尺寸偏差，也能顺利装上去，不会出现孔位对不上要强行掰弯构件安装的情况——很多现场安装的问题其实都是设计阶段没留够安装公差导致的，强行装配带来的内应力会大幅降低构件的实际使用寿命，这点在做三维建模的时候就特意把公差带考虑进去了，装配约束里特意留了间隙量来验证安装可行性。

　　受力仿真的参数设置是完全按照现场实际工况来的，推料机构的最大侧向推力是120N，冲击载荷系数取1.5，材料用的是常用的6061-T6铝合金，密度、弹性模量、屈服强度这些参数都是从材料手册里取的实测值，不是随便填的默认参数，最后算出来的等效应力最大值不到80MPa，远低于6061-T6的屈服强度，构件总质量控制在23g左右，比原来的钢质折弯件轻了60%还多，既降低了机构的整体负载，也不会因为构件太重增加运动时候的惯性冲击。

　　实际应用场景里，这类弧形支撑件不只是能用在产线导向机构上，小型设备的舱门铰链臂、检测设备的传感器安装支架、轻工机械的物料拨杆都能用到这个结构逻辑，核心就是用平滑弧面替代直角转角来分散应力，同时通过合理的孔位布局保证安装精度，不需要额外做加强筋就能满足强度要求，外形也更简洁，没有卫生死角，要是用在食品医药类的产线上，清理的时候也不容易积灰积料。

　　做三维建模的时候特意把构件的壁厚做了等厚处理，不管是后续用机加工还是压铸工艺生产，都能保证材料成型的均匀性，不会出现壁厚差太大导致的缩孔或者变形问题，弧面的曲率半径是经过反复调整的，既保证了力的传递路径顺畅，也不会因为弧度过大占用太多安装空间，整个构件的外轮廓边界控制在原有安装空间范围内，替换原来的折弯件的时候不需要改动周边的其他零件，直接就能换装，减少现场改造的工作量。

　　很多年轻工程师做这类小零件的时候总觉得结构简单，随便画个形状打个孔就行，实际上这类承受交变载荷的小连接件恰恰是设备故障的高发点，大的结构件大家都会重视受力分析，反而是这些不起眼的小零件，经常因为设计考虑不周出问题，做设计的时候不能只看静态下能不能装上去，还要考虑长期运行的疲劳寿命、安装时候的公差适配、后续维护更换的便捷性，这些细节才是区分设计成熟度的关键。
