多导柱立式压合工装结构设计

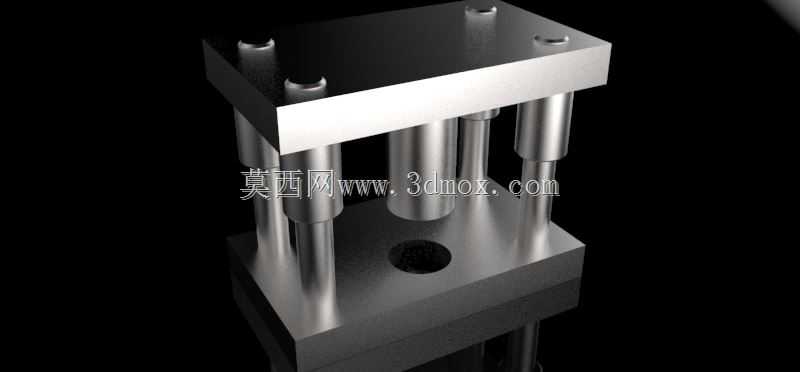

　　这套立式多导柱压合结构，在小零部件压装装配场景里适配性很强，常见于电子接插件插针压入、小型五金件铆接、薄型板材定位压合这类对压合垂直度有明确要求的工序，区别于单导柱或者无导向的简易压头，四组均匀分布的导柱结构能把压合过程中的偏载力均匀分散，避免压头下行过程中出现倾斜啃伤工件的问题。从结构布局来看，上下两块安装基板采用对称式设计，上基板预留的四个沉孔用于和驱动端（气缸、油缸或者手动压床输出端）连接固定，沉孔深度刚好覆盖紧固件头部，不会出现连接螺栓突出干涉驱动端安装面的情况；下基板中心位置设置的通孔，既可以作为压装过程中工件定位销的避让孔，也能作为压合后废料或者余料的落料通道，不用额外在工位上开设避让槽。

　　导柱和导套的配合间隙选的是H7/h6的小间隙配合，这个精度等级既能保证导柱上下滑动无卡滞，又能把压合面的平行度误差控制在0.02mm以内，对于需要保证压装深度一致性的工件来说，这个精度足够覆盖绝大多数消费电子、小五金件的装配公差要求。设计时特意把导柱的有效行程做了冗余设计，导柱伸出长度比实际最大压合行程多15mm，避免压合到极限位置时导柱从导套中脱出，同时上下基板的厚度做了等强度校核，选用45号钢调质处理的话，20mm厚度的基板在1吨以内的压合力下不会出现明显的挠曲变形，不需要额外加加强筋，整体结构更紧凑。安装边界上，这套结构的整体外接轮廓是方正的矩形，四个角没有突出的结构件，

　　可以直接通过下基板的四个角预留的安装孔固定在标准工位台面上，不需要定制特殊的安装底座，适配现有多数手动压床、小型气动压装机的接口尺寸，不用对原有设备做改造就能直接换装。实际使用时，压合工作面可以根据加工工件的形状更换对应的定位夹具，下基板的中心通孔周边预留了M6的螺纹孔阵列，不管是装仿形定位块还是装工件夹紧结构，都能直接通过螺纹孔固定，不用二次钻孔攻丝，换型调整的时间能缩短60%以上。导向结构的润滑可以直接在导套侧面开注油孔，日常维护只需要定期涂抹锂基脂就能保证长期运行无卡顿，导柱表面做了硬铬镀层处理，耐磨性能比普通光轴提升三倍以上，长期高频使用也不会出现拉毛磨损的问题。上下压合面的平面度在加工时要求达到0.01mm，

　　配合导柱的导向精度，压合过程中工件受力均匀，不会出现局部压力过大导致的工件变形、压裂问题，对于脆性材质的小零件压装来说，能有效降低不良率。结构上没有多余的外置管线或者突出部件，整体外观规整，在工位上安装后不会占用过多操作空间，操作人员上下料时不会和结构件发生磕碰，操作安全性有足够保障。
