惠普分体式便携U盘外观结构设计

　　日常做设备调试、产线程序拷贝的时候，总碰到普通U盘盖帽丢失、插在工控机上被走线剐蹭掉的问题，这次做的这款分体带挂绳的惠普U盘结构，就是针对工业现场和日常办公双场景的使用痛点做的优化。先从实际使用场景说，车间里调试PLC、拷贝机床加工程序的时候，操作人员手上经常沾着切削液或者金属碎屑，普通U盘的盖帽是分离式的，摘下来随便放很容易滚落到设备缝隙里，时间长了USB接口进灰进屑，插上去就会出现接触不良、识别不到存储设备的问题，耽误产线调试进度；日常办公场景里，很多人把U盘挂在工牌挂绳上，传统盖帽和主体分离的设计，放口袋里蹭来蹭去盖帽很容易松脱，露在外面的USB金手指被钥匙、工牌卡扣刮花，也会缩短使用寿命。

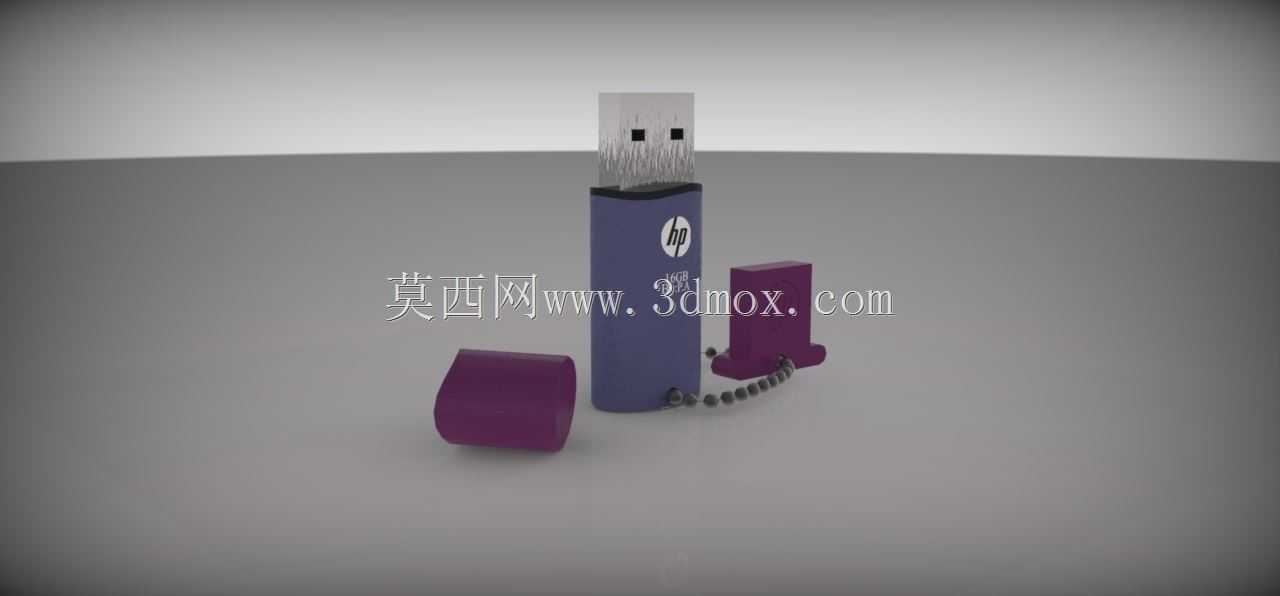

　　这款U盘的结构设计把盖帽和主体做了软连接处理，中间用柔性的塑胶挂链衔接，不管是拔下哪一端的盖帽，都不会和主体完全分离，从根源上避免了盖帽丢失的问题。主体部分的尺寸控制在常规USB设备的安装边界内，长度比普通U盘稍短，插在台式机后置接口、工控机嵌入式接口的时候，不会因为突出太长被旁边的走线、机柜门板剐蹭，插拔的时候受力点做了防滑的弧面处理，手上沾了少量油污也能稳稳拔插，不会打滑。外壳用的是两段式拼接结构，主体中段做了品牌标识的凹陷位，印刷或者镭雕品牌logo的时候不会因为日常摩擦脱落，两端的盖帽和主体配合做了0.2mm的过盈量，插拔的时候有清晰的阻尼感，不会因为轻微震动就松脱，同时也不会因为配合过紧导致拔盖帽的时候把整个U盘从接口上带下来。

　　内部的结构预留了标准USB闪存盘的PCB安装空间，金手指位置的定位槽和通用USB公头的尺寸完全匹配，不需要额外开模定制PCB，用行业通用的存储方案就能直接组装，降低生产环节的适配成本。挂链部分用的是和盖帽同材质的软塑胶，弯折寿命做了冗余设计，日常反复弯折挂取也不会出现断裂的问题，挂链末端做了挂绳孔，可以直接穿工牌绳、钥匙扣，不需要额外加装挂环。外观上做了撞色处理，主体用深色调耐脏，盖帽用偏深的紫调，在车间杂乱的工具堆里也能快速识别到，不会和其他同尺寸的U盘、加密狗混放拿错。

　　做结构校核的时候，特意考虑了插拔受力的问题，USB接口插入的时候的反作用力会通过主体内部的筋位传导到整个外壳，不会出现插的时候外壳变形、内部PCB移位的问题，盖帽和主体的配合面做了一圈小的凸筋，扣合的时候能起到一定的防尘作用，日常放在工具包里，少量的灰尘、碎屑不会直接进到USB接口内部，减少接口氧化的概率。整体的外形没有做多余的尖锐棱角，放在口袋里不会剐蹭布料或者皮肤，边缘都做了R0.5的圆角处理，握持插拔的时候手感更顺滑。另外考虑到工业场景的使用温度，外壳材质选用的是耐温范围更宽的ABS材质，夏天放在车间的操作台上，被太阳直射也不会出现外壳软化变形的问题，冬天在低温的户外仓库拷贝设备数据，外壳也不会变脆开裂。
