可3D打印DIY螺杆式输水装置结构

　　在零散取水、小型灌溉、户外临时供水这类场景里，常规成品泵要么采购成本偏高，要么安装适配性差，很难匹配个人DIY、小型作业场景的灵活需求，这款可3D打印的螺杆式输水装置，正是瞄准这类细分使用场景做的结构设计，核心是用易获取的3D打印加工方式，实现稳定的低压输水功能，不需要复杂的金属加工工序，普通FDM3D打印机就能完成核心部件的制作。

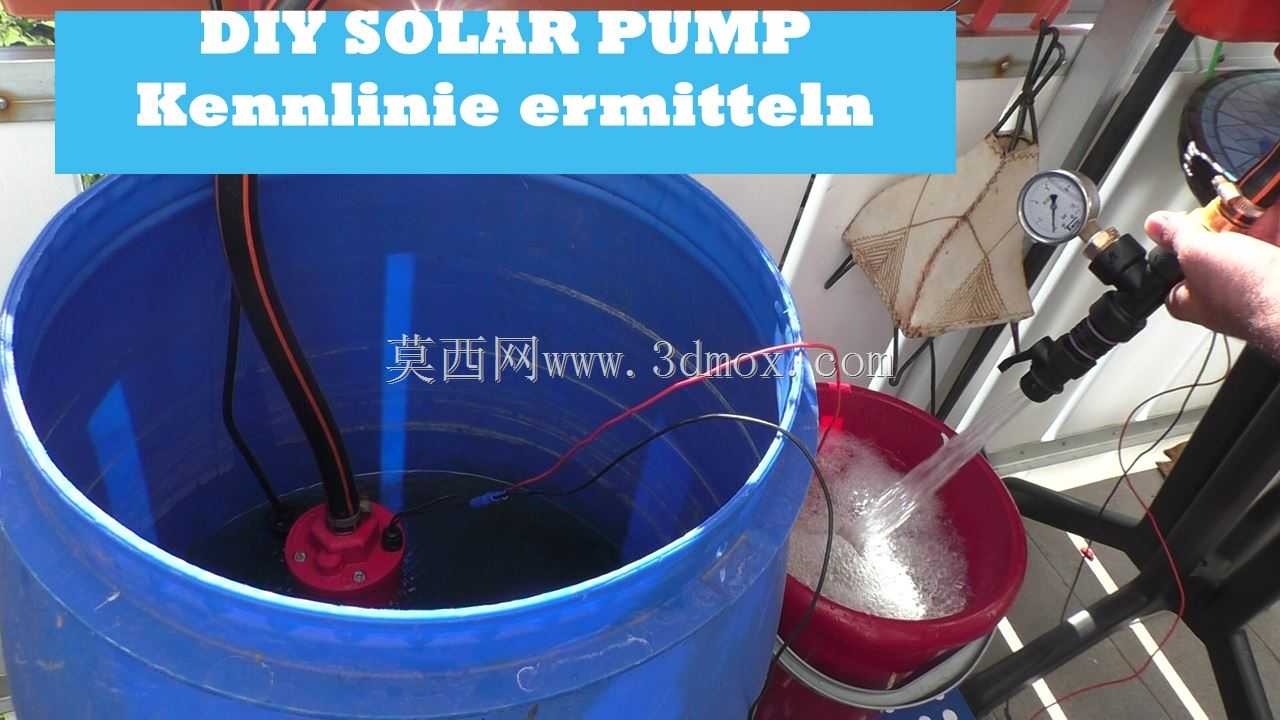

　　从实际用途来看，这款装置可以适配小型储水容器的取水作业，比如图中展示的桶装水提水、小型种植区域的滴灌供水、户外露营场景的储水转输，甚至可以搭配低压光伏供电模块做成小型太阳能供水单元，不需要复杂的管路配套，只要将泵体浸入储水液面以下，接好出水软管与供电线路，就能实现连续输水，相比常见的叶轮式微型水泵，螺杆结构的自吸能力更强，不需要提前灌引水就能启动，对水中的细小杂质容忍度更高，不会因为少量泥沙卡滞就出现叶轮停转的问题，日常使用的维护门槛更低。

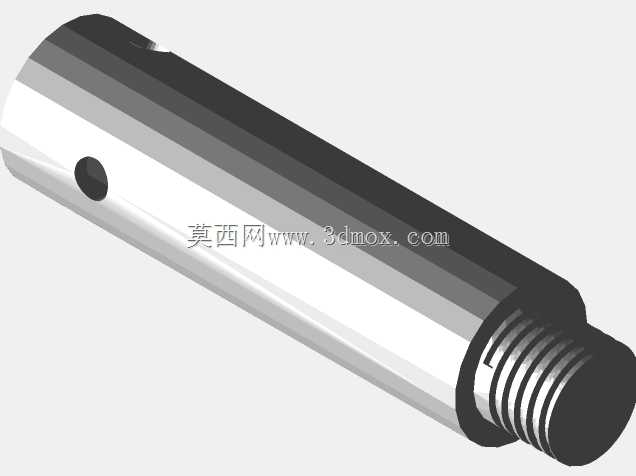

　　功能特性上，这款螺杆泵采用偏心螺杆的核心工作原理，转动过程中螺杆与橡胶衬套（同样可采用柔性3D打印材料制作）之间形成连续的密闭腔室，随着螺杆转动，腔室从进水端向出水端连续推移，就能将水体稳定推送出去，出水压力波动比叶轮泵小很多，输送过程的水流更平稳，不会出现叶轮泵常见的脉冲式出水问题。结构上做了适配3D打印的优化，所有部件都避免了大角度悬空结构，打印时不需要添加过多支撑，打印完成后的后处理工作量很小，连接部位采用标准的螺纹接口，能直接匹配市面上常见的塑料水嘴、软管接头，不需要额外定制转接件。

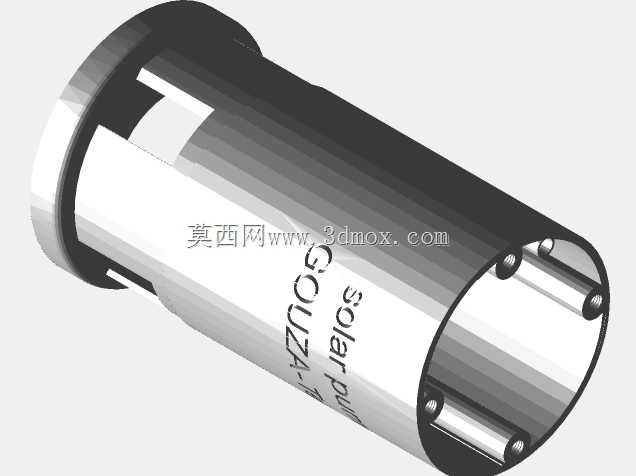

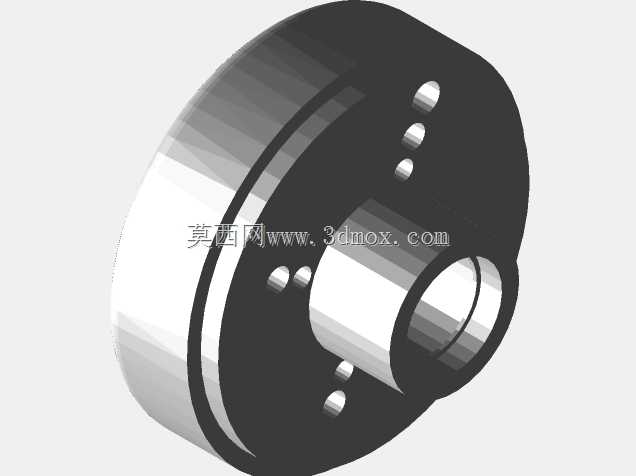

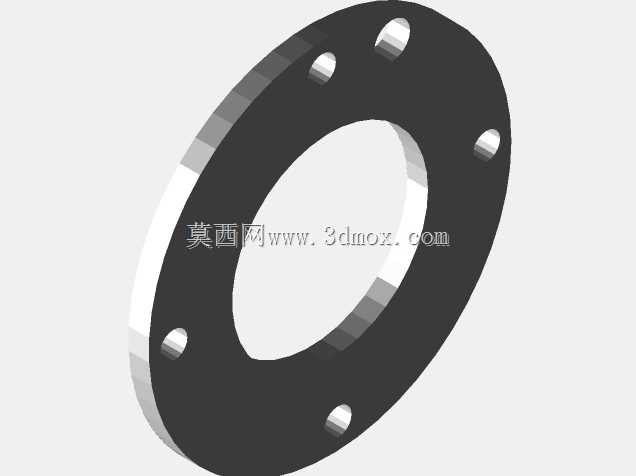

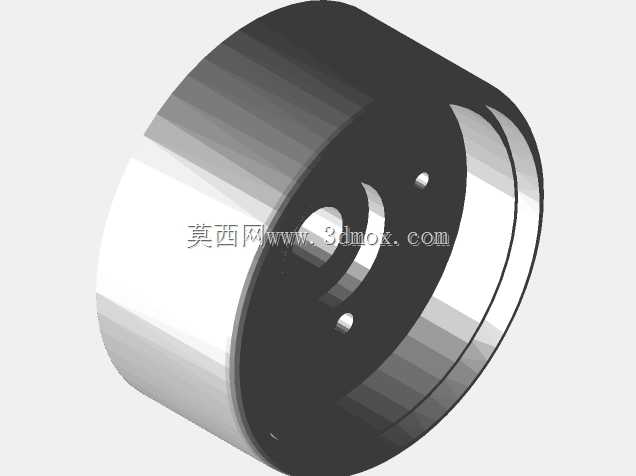

　　设计思路上，核心围绕易加工、易装配、易维护三个核心点展开，首先将螺杆的导程、偏心距做了适配打印精度的调整，普通0.4mm喷嘴的3D打印机就能打印出满足密封要求的螺杆轮廓，不需要高精度工业级打印设备；泵体外壳采用分体式设计，分为进水段、腔体段、出水段三个部分，各段之间采用端面密封加卡扣连接，不需要额外的金属紧固件就能完成装配，后期如果出现螺杆磨损，只需要拆开腔体段更换螺杆部件即可，不需要整体报废整个泵体。供电端预留了标准的直流电机安装位，可以适配常见的550、545型号微型直流电机，供电电压覆盖6V到12V，既可以用普通锂电池供电，也能搭配小型太阳能板实现无电网场景的供水作业。

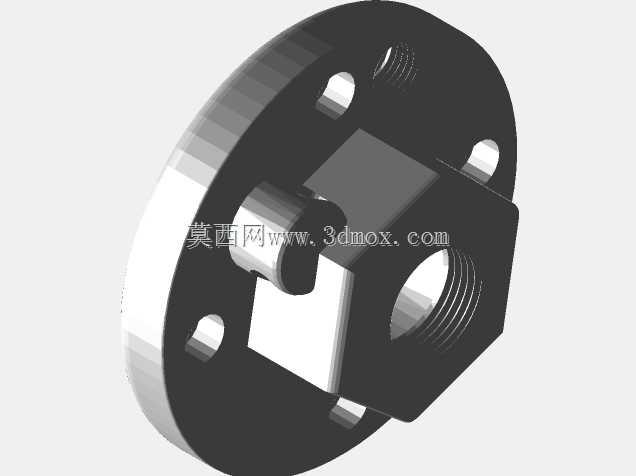

　　外形尺寸与安装边界方面，整个泵体的外径控制在70mm以内，可以直接放入口径80mm以上的标准塑料桶开口，不需要对储水容器做额外的开孔改造，整体长度控制在150mm左右，完全浸入液面以下时不会触碰常规200L塑料桶的桶底，进水端在泵体最底部做了格栅式进水口，能阻挡直径超过3mm的大颗粒杂质进入泵腔，避免螺杆被大颗粒杂物卡滞；出水端的接口采用标准的4分外螺纹设计，可以直接对接常见的PVC水管、橡胶软管，出水方向沿泵体轴向布置，接软管后不会出现管路弯折堵水的问题。安装时只需要将泵体通过顶部的挂耳固定在储水容器的桶壁上，保证泵体整体垂直浸入液面以下，电机部分做好防水包裹即可，不需要复杂的安装基座，也不需要精准的对中调整，普通使用者按照装配说明就能在十几分钟内完成整机组装。

　　从实际使用的适配性来看，这款结构的螺杆泵在12V供电、1米扬程的工况下，出水流量可以达到每分钟8升左右，完全能满足小型花圃灌溉、户外临时取水、小型水族箱换水这类场景的使用需求，相比同规格的成品微型水泵，用户可以根据自己的实际使用需求调整打印材料，比如输送温水可以选用PETG材料打印部件，输送有轻微腐蚀性的水体可以选用ABS材料打印，灵活适配不同的使用场景，不会出现成品泵材质固定无法适配特殊介质的问题。
