适用于鼓风泵类与增压器的涡轮叶轮结构

　　在流体输送与动力增压类设备的核心转子部件选型中，涡轮叶轮的结构设计直接决定整机的运行效率与工况适配范围。这类叶轮的应用场景覆盖低压鼓风设备、工业输送泵、车用涡轮增压器等多个领域，不同场景下的叶轮结构需要匹配对应介质的流速、压力需求，同时兼顾转动过程中的动平衡稳定性。从实际工况来看，鼓风机配套的叶轮需要兼顾大流量送风需求，叶片曲面的曲率设计要尽可能降低气流在叶道内的涡流损失，避免运行过程中产生异常气动噪音；泵类设备配套的叶轮则需要考虑介质通过性，叶片前缘的倒角处理要减少流体入口冲击，同时轮盘的厚度要匹配额定转速下的结构强度，避免长期运行出现轮盘形变；涡轮增压器场景下的叶轮需要耐受更高的转速与排气温度，叶片的型线要适配高温废气的冲击角度，在有限的安装空间内最大化能量转换效率。

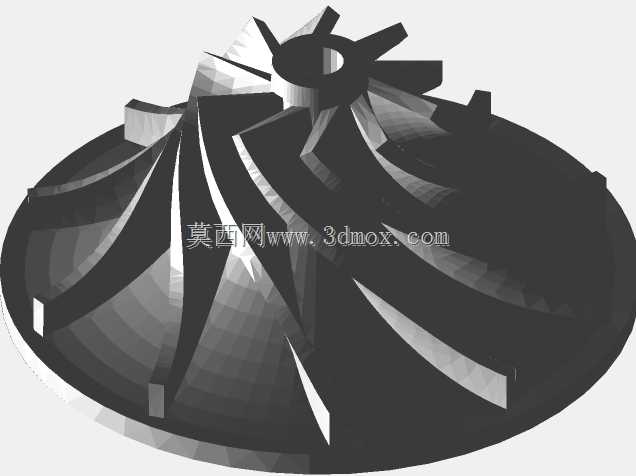

　　从设计思路层面，这类混流结构的涡轮叶轮采用长短叶片间隔排布的形式，长叶片负责主要的流体导向与能量传递，短叶片则用于分流叶道内的流体，避免大流量工况下叶道内部出现流动分离，降低流动损失。轮盘采用锥面过渡结构，从中心轮毂位置向外缘逐渐减薄，既可以降低叶轮整体的转动惯量，提升转子的响应速度，也能保证轮盘在高速旋转时的应力分布均匀，避免应力集中在轮毂与叶片的连接位置。轮毂中心的安装孔采用带键槽的通孔设计，可直接与传动轴配合安装，安装孔的公差带选取要匹配传动轴的配合精度，保证高速转动时不会出现松旷问题，同时轮毂端面的平面度需要控制在合理范围内，避免安装后出现端面跳动超差，影响整机动平衡。

　　从安装边界与尺寸适配角度，这类叶轮的外缘直径需要匹配对应设备的蜗壳内腔尺寸，叶轮外缘与蜗壳内壁的间隙要控制在合理区间，间隙过大会导致流体回流降低效率，间隙过小则容易在运行过程中出现刮蹭故障。叶片的出口高度要匹配设备的流量设计参数，不同流量规格的设备可通过调整叶片出口高度、叶片安装角度来适配性能需求，无需重新开模即可覆盖一定范围的性能区间。轮盘背面的结构要预留锁紧螺母的安装空间，保证叶轮锁紧后不会出现轴向窜动，同时轮盘背面的非配合面可做轻量化减重处理，在不影响结构强度的前提下降低整体重量。

　　这类叶轮的结构同时适配增材制造的加工工艺，叶片曲面的过渡圆角无需额外设计拔模斜度，可直接通过3D打印一体成型，避免传统铣削加工中薄壁叶片的变形问题，也省掉了多部件焊接的工序，提升了叶轮整体的结构强度。在实际建模过程中，叶片型线的构建需要先通过流体仿真确定不同叶高位置的翼型截面，再通过放样命令将各截面沿轮毂径向方向顺滑连接，叶片与轮盘的连接位置要做圆角过渡处理，降低应力集中系数，同时要对整体结构做动平衡仿真校验，在非关键位置预留去重区域，方便后续动平衡校正时的材料去除。在选型适配时，需要根据设备的额定转速、设计流量、目标压比来调整叶轮的几何参数，比如高转速工况下要适当提升轮毂的厚度，大流量工况下要加大叶片入口的宽度，高压比工况下则要调整叶片出口的安装角度，保证叶轮在目标工况点运行在高效区间，避免出现喘振或者堵塞工况。
