双泵位水冷蓄水池结构设计方案

　　在桌面级液冷散热系统、小型工业设备冷却回路的搭建场景中，这类集成双泵安装位的蓄水池是整个循环回路的核心容腔部件，主要作用是存储冷却介质、缓冲回路内的流体压力波动、为循环泵提供稳定的入流条件，避免泵体吸入空气产生气蚀，同时也承担回路内排气、介质缓冲的功能。不少刚接触液冷回路设计的工程师容易忽略蓄水池的结构合理性，要么容腔容积选得太小，开机后介质热胀冷缩容易出现溢漏，要么泵位安装匹配度差，运行时振动传导明显，还容易出现密封失效漏液的问题。

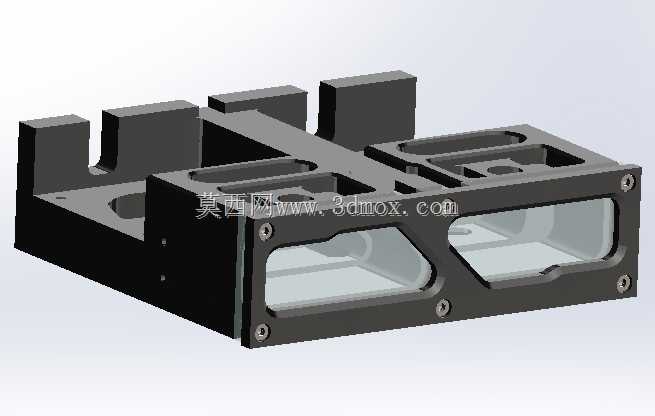

　　这个结构的整体框架采用一体化铣削成型的主体设计，主体框架上预留了两个标准的PMP-400循环泵安装位，单5.25in的安装尺寸刚好适配标准工控机箱、工业设备机架的光驱位安装槽位，安装时不需要额外做定制支架，直接利用设备现有安装位就能完成固定，适配性很强。容腔部分采用透明视窗设计，两侧的透明观察窗通过沉头螺丝直接固定在主体框架上，密封槽预留在框架与视窗的贴合面，安装时搭配对应规格的密封胶圈就能实现可靠密封，透明视窗的设计可以直接观察容腔内的冷却介质液位、介质流动状态以及是否存在气泡堆积，日常维护时不需要拆解结构就能判断回路运行状态，排查气堵、介质不足等问题十分方便。

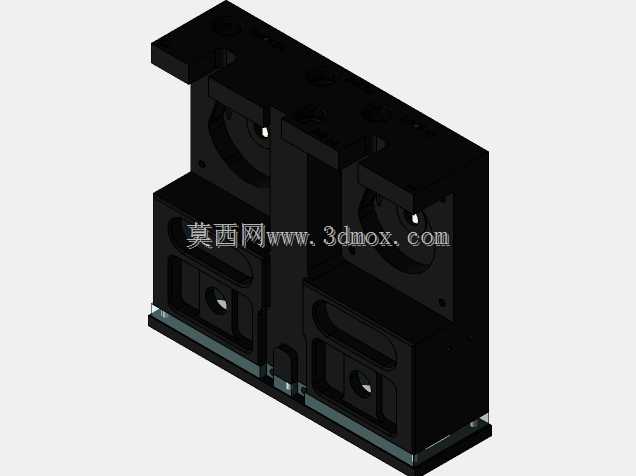

　　从设计思路上看，整个结构优先考虑了安装兼容性与运行可靠性，主体框架的加强筋结构沿着容腔受力方向布置，既可以降低整体重量，又能保证框架在泵体运行振动、介质压力变化的情况下不会出现形变，避免密封面错位导致漏液。两个泵位的安装孔位严格匹配PMP-400泵的安装尺寸，入流口直接连通容腔底部，保证泵体入流始终处于液面以下，从结构上避免吸入空气的问题。容腔的边角做了圆弧过渡处理，没有流体滞留的死角，冷却介质在容腔内循环时不会出现沉积死角，搭配水冷液使用时也不容易堆积杂质，减少后期维护清理的难度。

　　安装边界方面，整体结构的外形尺寸完全遵循标准5.25in设备位的安装规范，宽度、高度都和标准光驱位尺寸一致，长度方向预留了泵体接线、管路接头的安装空间，安装时机架两侧的固定螺丝孔位和标准设备位完全对齐，不需要额外打孔改造。管路接口的位置布置在结构的侧端，接好管路后不会和机架内的其他部件产生干涉，泵体的供电线可以顺着框架侧面的走线槽布置，避免和转动部件、高温部件接触。结构的底部预留了缓冲垫安装位，安装时可以搭配橡胶缓冲垫，进一步降低泵体运行时的振动传导，减少整个设备运行时的共振噪音。

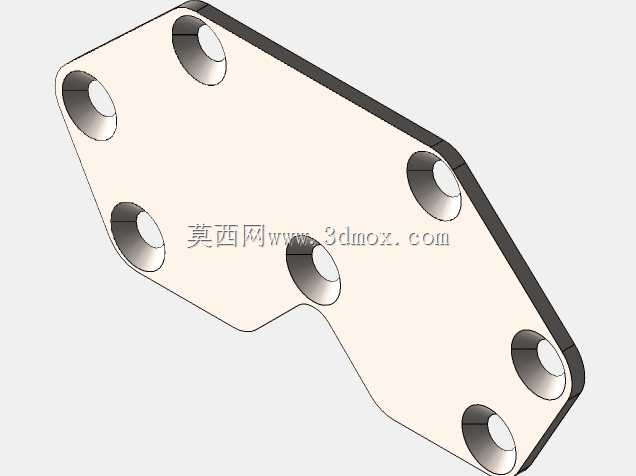

　　实际使用中，这类蓄水池搭配双PMP-400泵可以实现大流量的冷却循环，能够满足高发热功率的电子设备、小型工业温控回路的散热需求，双泵设计也可以实现一用一备的冗余配置，单泵出现故障时另一台泵可以维持回路循环，避免设备过热停机。容腔的容积经过匹配计算，刚好适配双泵循环的流量需求，既不会因为容积过大导致介质加注量过多增加整机重量，也不会因为容积太小导致缓冲能力不足，介质温度波动时压力变化过大影响密封可靠性。视窗的固定螺丝采用均匀分布的布置方式，每个螺丝的锁紧力可以均匀作用在密封胶圈上，避免局部压力过大导致胶圈变形、或者局部压力不足出现渗漏，装配时按照对角顺序锁紧螺丝就能保证密封面受力均匀，不需要额外打密封胶就能实现可靠密封，后期拆解维护也十分方便。
