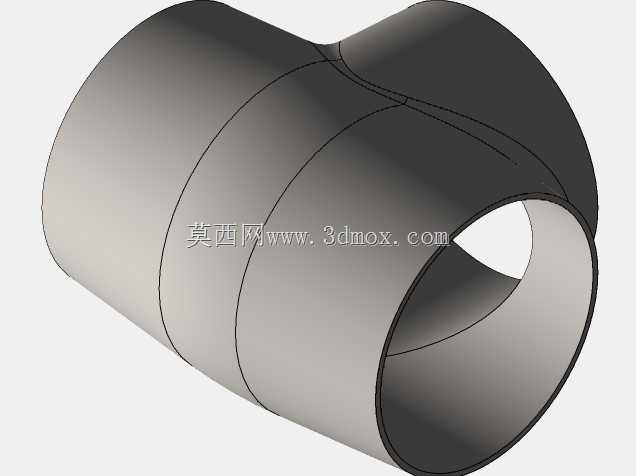

DN400规格等径T形管道分流连接件

　　在市政给排水主管网、工业循环水系统、大口径通风除尘管路这类需要大流量介质分流或合流的场景中，DN400口径的T形分流件是管路布置里绕不开的核心连接件，这类部件的设计合理性直接影响整个管路系统的流阻表现、密封可靠性以及长期运行的结构稳定性。做这类大口径管件的三维结构设计时，首先要跳出小口径三通的设计惯性，不能直接按比例缩放小尺寸模型的结构参数，因为DN400属于大口径管路范畴，介质流动时的紊流冲击、管路自身的重量载荷、安装时的对接偏差容错，都需要在结构设计阶段做针对性考量。从实际工程应用来看，这类T形件主要承担两个方向的介质导通功能，既可以将主干管的介质分流到垂直支管，也能将支管汇入的介质整合到主干管输送，适用的介质涵盖常温清水、

　　经过预处理的工业废水、低压通风气流，也可适配无强腐蚀性的工业流体输送场景。设计过程中，首先要确定三个连接端的尺寸边界，三个接口均匹配DN400公称直径的管路对接标准，接口端面的同轴度、圆度公差需要控制在管路安装允许的偏差范围内，避免现场对接时出现错边、强制组对的问题，要知道大口径管路强制组对产生的内应力，长期运行中很容易在焊缝或者连接密封位置引发泄漏。结构上，主管与支管的相贯线区域是整个部件的应力集中高发区，介质流经分流位置时，流向突变会产生持续的紊流冲刷，同时管路运行时的振动载荷也会在这个位置形成应力叠加，所以在做三维建模时，相贯位置的过渡圆角、壁厚补强都要做细化处理，不能直接做直角相贯的生硬连接，要保证内壁过渡顺滑，

　　减少介质流动时的局部阻力，同时降低冲刷磨损的速率。从安装边界来看，这类T形件的轴向长度、支管伸出长度都要匹配常规管路布置的空间要求，不需要额外占用过多的管廊空间，三个接口的对接形式可以适配焊接连接或者法兰连接的配套需求，模型构建时已经预留了标准对接的结构余量，现场安装时不需要再做二次切割修整。很多刚接触大口径管路设计的工程师容易忽略的点是，这类T形件的自身重量较大，安装时需要在下方设置配套的承重支架，所以模型构建时也考虑了支架安装的位置空间，不会出现支架安装时与管件结构干涉的问题。另外，在管路系统的应力计算环节，这类T形件的结构刚度要匹配整个管路的柔性设计要求，不能因为局部刚度过大导致管路热胀冷缩时的应力无法释放，

　　也不能因为刚度过不足在运行时出现过度振动。从流体特性的角度考虑，内壁的顺滑过渡能够有效降低分流位置的涡流产生概率，减少介质流动时的能量损耗，对于长距离输送的管路系统来说，单个管件的流阻降低累积起来就能实现可观的运行能耗节约。做这类部件的三维建模时，要严格遵循管路连接件的结构设计规范，所有的尺寸标注、结构公差都要满足实际加工制造的工艺要求，不管是采用钢板卷制焊接成型，还是采用铸造成型工艺，模型的结构都要具备可制造性，不能出现工艺无法实现的薄壁、锐角或者封闭空腔结构。在实际的管路改造项目中，这类标准规格的T形件可以直接替换原有管路中的老旧损坏部件，不需要重新调整周边管路的布置位置，能够大幅缩短现场施工的周期，降低管路改造的成本。对于三维建模从业者来说，构建这类大口径管件模型时，不能只做外观的曲面构建，要充分考虑工程实际中的安装、运维、载荷、流体等多维度的需求，让模型能够直接用于管路布局仿真、应力分析、预制加工等后续工程环节，而不是仅作为外观展示使用。在管路布置的整体设计中，这类T形件的摆放角度、安装位置也需要结合整个管廊的走向确定，模型的参数化结构可以方便设计师快速调整安装角度，匹配不同项目的管路走向需求，不需要重新构建模型结构。
