3D打印长丝三轴线轴干燥存储装置

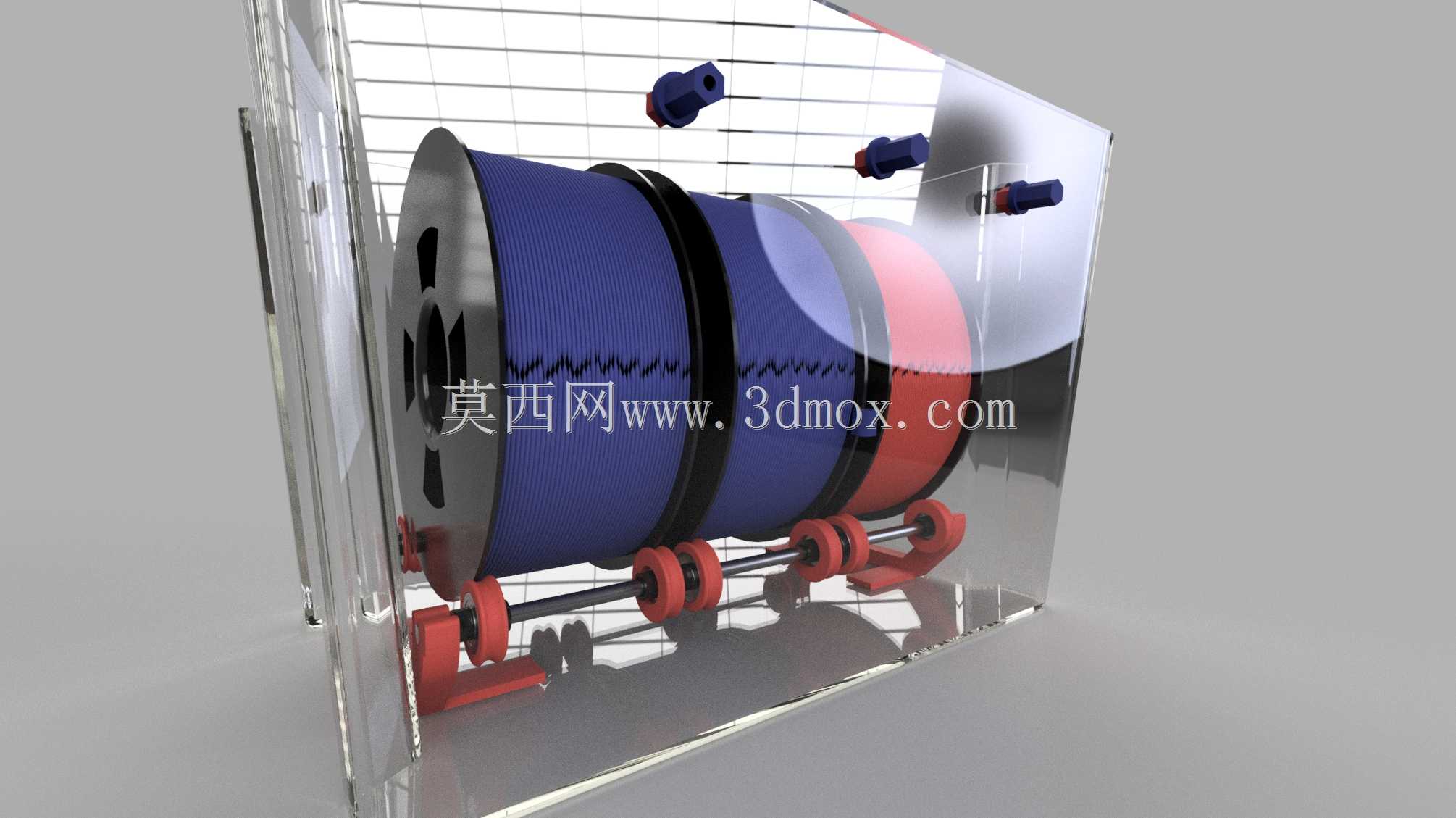

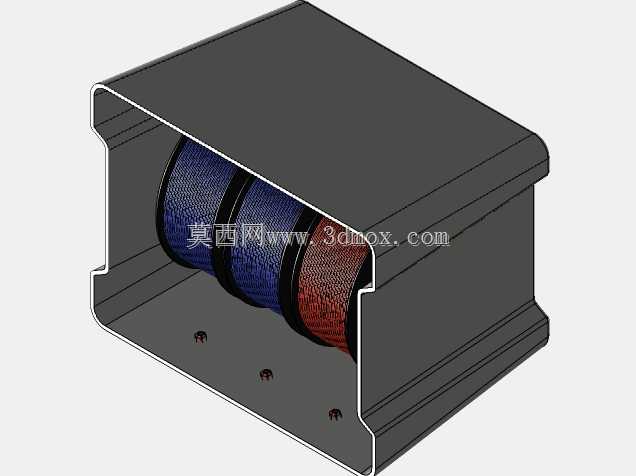

　　在FDM3D打印作业场景中，耗材吸潮是长期困扰一线操作人员的共性问题，尼龙、PETG、TPU等极性高分子材料暴露在常规湿度环境中数小时，就会因吸收空气中的水分出现打印层间结合力下降、挤出爆泡、制件表面出现银丝凹坑等缺陷，严重时甚至会导致喷头堵头、整批打印件报废，这款三轴线轴干燥装置正是针对这类现场痛点开发的耗材存储与预处理设备。从结构设计逻辑来看，装置采用透明亚克力板作为围板主体，一方面可以在不开启舱门的情况下直接观察内部剩余耗材量、线轴转动状态，另一方面亚克力材料本身具备较好的气密性与结构刚度，加工切割难度低，适合小批量定制或DIY制作时快速搭建。内部承载结构采用三根平行布置的镀铬光轴作为线轴支撑，

　　每根光轴配套两个带深沟球轴承的红色POM材质支撑滚轮，线轴直接放置在两个滚轮之间，抽送耗材时线轴可随线材拉力自由转动，不会出现卡滞、拉扯导致的送料不畅问题，三轴线位的设计可以同时装载三卷不同规格、不同材质的打印耗材，满足多喷头设备或者多材料切换打印的使用需求，不用频繁更换线轴、反复开合干燥舱破坏内部干燥环境。舱体顶部预留了四个标准快插气动接头作为线材导出孔，每个接头内部配有硅胶密封垫圈，线材从接头穿出时可以最大限度减少外界潮湿空气进入舱内，同时避免线材外壁被刮擦产生碎屑堵塞喷头。支撑光轴的底部支架采用一体化折弯的ABS材质注塑件，通过螺栓直接固定在舱体底板上，安装时不需要复杂的定位工装，只要保证光轴平行度误差在0.2mm以内，

　　就能保证线轴转动顺畅无偏摆。舱体的密封设计采用嵌入式硅胶条沿着亚克力围板的拼接缝布置，舱门采用磁吸式闭合结构，开合方便的同时可以保证整体舱室的气密性，配合舱内放置的可再生硅胶干燥剂或者小型PTC加热模块，就能将内部相对湿度稳定控制在15%以下，满足各类易吸潮耗材的存储要求。从安装边界来看，这款装置的整体外形尺寸适配常规桌面级3D打印机的侧边安装空间，不需要占用额外的工作台面，底部预留的四个M4螺纹孔可以配合L型支架直接固定在打印机铝型材框架上，导出的线材距离送料机的走线距离控制在40cm以内，减少线材输送过程中的阻力。设计过程中特意将所有转动部件的边缘做了R2圆角处理，避免操作人员更换耗材时被锐边划伤，滚轮与光轴的配合间隙控制在0.

　　05mm，既保证转动灵活，又不会出现线轴跳动导致的送料精度波动。不同于市面上常见的单轴干燥盒，这款三轴结构的干燥装置在实际车间使用场景中，还可以作为临时的耗材中转存储站，打印完成后暂时不用的耗材不用重新装回密封袋，直接放在舱内即可持续保持干燥状态，减少反复抽真空、更换干燥剂的工作量。针对不同宽度规格的线轴，支撑滚轮可以沿着光轴轴向滑动调整间距，适配从0.5kg到1kg装的常规1.75mm、3mm线轴，不需要额外更换定制配件。舱体顶部的快插接头采用通用的PC4-M6规格，和市面上主流的远程送料机接头通用，出现磨损时可以直接替换标准件，降低维护成本。在结构强度校核阶段，亚克力围板选用5mm厚度的板材，满载三卷1kg耗材时整体形变量不超过0.1mm，不会出现舱门密封不严、板材开裂的问题。底部的支撑脚采用硅胶防滑垫，即使直接放置在工作台面上，也不会因为线轴转动产生的振动出现滑移。
