开源Arduino驱动迷你MIDI控制键盘

　　这款迷你MIDI控制键盘是面向电子音乐创作、现场演出控制场景设计的小型输入设备，核心采用Arduino Pro Micro作为主控单元，依托其原生USB HID通信能力，无需额外驱动即可被主流数字音频工作站识别为标准MIDI输入设备，可直接用于音符触发、效果参数调节、轨道切换等音乐制作操作，适配个人工作室桌面创作、小型现场演出便携控制、电子音乐入门教学演示等多种使用场景。

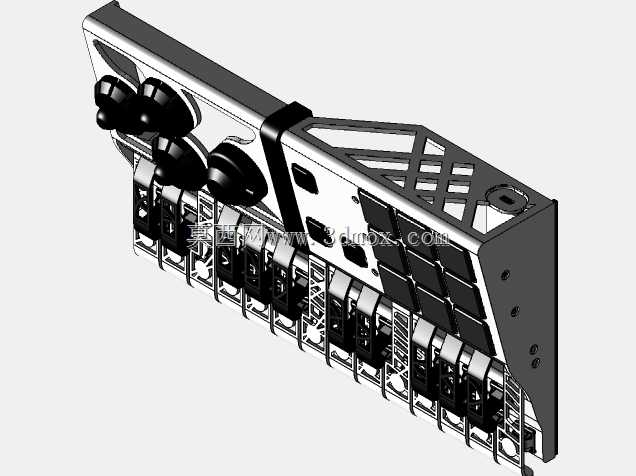

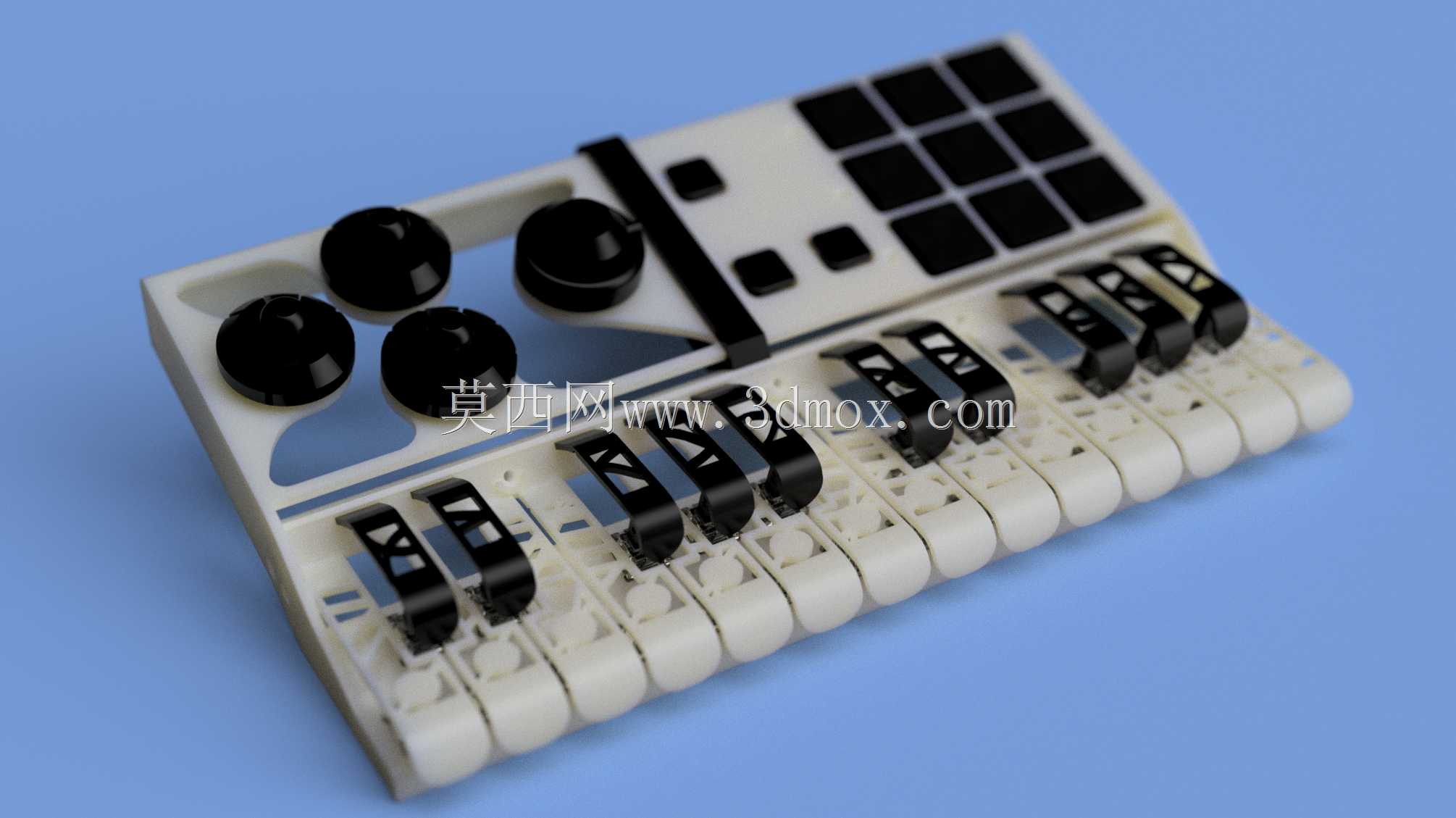

　　整体结构采用分体式模块化设计思路，所有结构件均面向FDM 3D打印工艺优化，打印件壁厚统一设置为2mm，按键导向槽、旋钮安装位的公差预留0.2mm间隙，无需二次打磨即可完成装配，大幅降低创客自制的加工门槛。键盘区域采用12键迷你琴键布局，对应一个八度的黑白键排列，每个琴键下方预留轻触开关安装位，按键触发行程设置为4mm，搭配内置的复位弹片结构，保证按键触发反馈清晰，无卡滞、虚位问题，可满足基础的单音旋律输入需求。

　　控制区域设置4个旋转电位器与8个方形打击垫，电位器采用标准9mm卧式安装尺寸，可映射为音量调节、效果器干湿比、滤波器截止频率等连续参数控制通道；打击垫采用与琴键一致的轻触开关触发方案，表面做防滑纹理处理，可用于鼓点触发、Loop片段启动、快捷功能切换等操作，两类控制元件与琴键区域通过黑色装饰条做视觉分区，操作时可快速识别不同功能区域，降低误触概率。

　　结构安装边界方面，整体外形尺寸控制在180mm×80mm×35mm范围内，可直接放置于标准桌面键盘旁的空余区域，不占用过多工作台空间；底部预留4个M3螺丝安装孔位，既可以粘贴防滑橡胶脚垫作为桌面设备使用，也可以通过螺丝固定在定制的演出支架、设备机架上，适配不同的安装使用需求。主控板安装位设置在键盘与控制区域的中间夹层位置，预留足够的走线空间，所有电子元件的接线可通过结构件内部的走线槽规整排布，避免线材外露干扰操作，同时在壳体侧面预留USB接口开孔，接线后可直接连接电脑或移动设备使用。

　　设计迭代过程中针对3D打印的工艺特性做了多处优化，所有转角均设置R2以上的圆角，避免打印过程中出现应力集中导致的翘曲问题；所有安装柱的高度均做统一公差校准，保证装配后上下壳体贴合紧密，无明显缝隙；按键与导向槽的配合面做0.15mm的间隙预留，即便使用PLA材料打印，也不会因材料轻微膨胀导致按键卡滞。电位器与打击垫的安装位均设置定位卡槽，装配时无需额外校准位置，直接放入即可对准安装孔位，大幅降低装配难度。

　　实际使用场景中，这款设备可作为专业MIDI键盘的辅助控制器，放置在主键盘旁用于常用参数的快速调节，也可作为独立的便携MIDI设备，搭配移动音频工作站用于户外创作、小型演出场景，相比商用成品MIDI控制器，其结构完全开源，使用者可根据自身需求修改按键数量、旋钮布局，甚至扩展踏板接口、无线传输模块等功能，适配个性化的使用需求。设备的所有受力部位均做了加厚处理，琴键根部的受力位置设置加强筋，可承受日常使用中的频繁按动，满足长期使用的结构强度要求。
