双树莓派集成散热安装外壳结构

　　在嵌入式硬件部署场景中，多块开发板集中运行时的散热与固定问题，一直是小型计算集群搭建、边缘计算节点部署过程中需要优先解决的结构问题。这套集成结构针对树莓派3与树莓派4两款开发板的组合使用需求设计，同时预留了两个5V供电模块的安装位，可直接适配需要长时间高负载运行的分布式计算任务，比如轻量级节点运算、本地数据采集处理等场景，解决多设备零散摆放时接线杂乱、散热效率不足、固定不稳的问题。

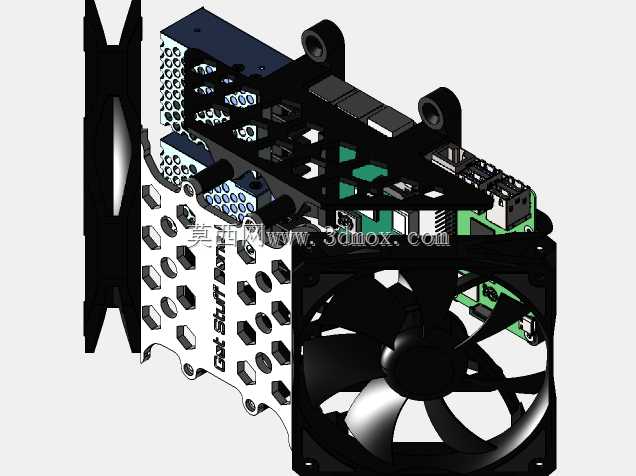

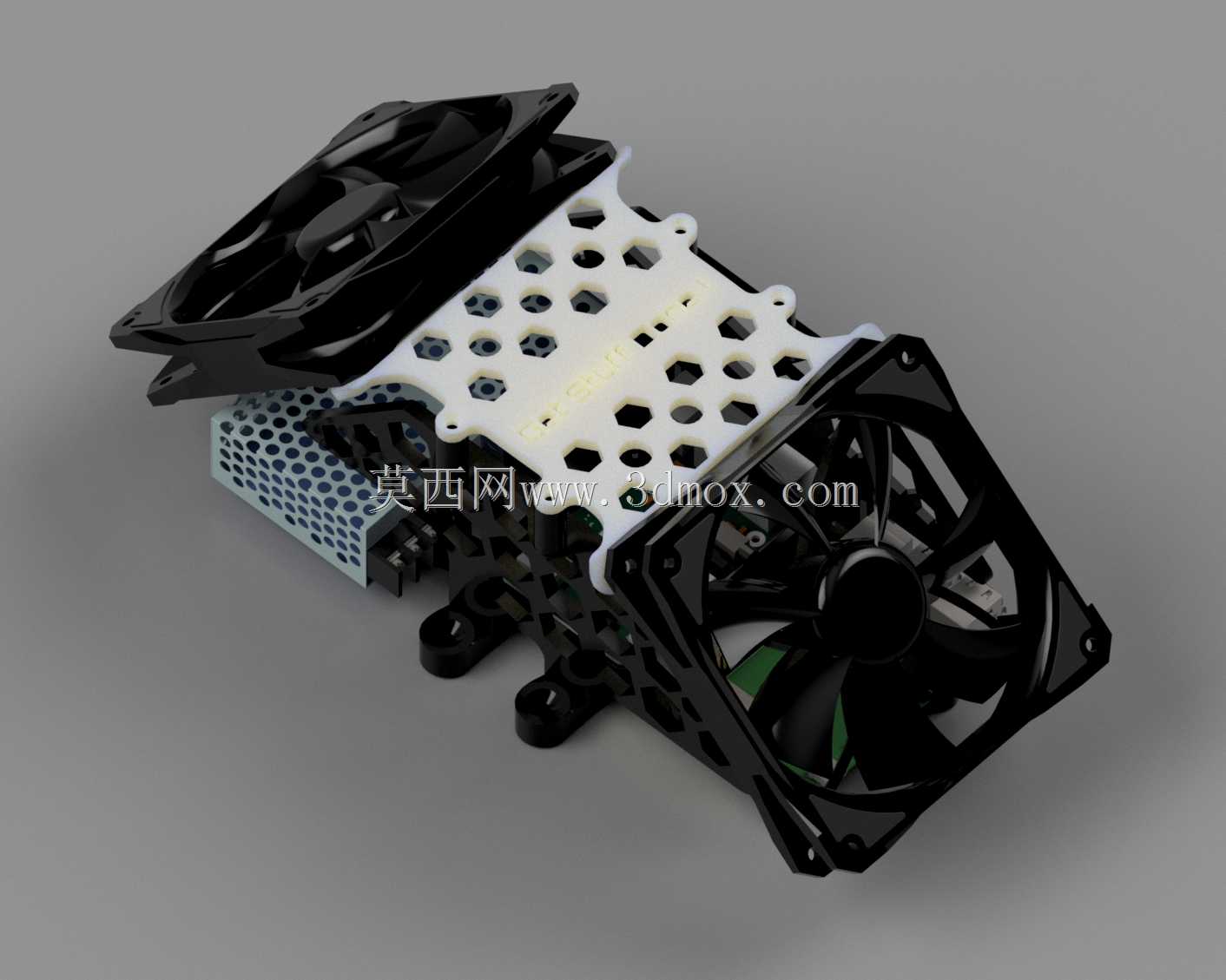

　　从结构设计逻辑来看，整体采用分层镂空的承载思路，中间的白色承载板做了密集的六边形镂空开孔，一方面是最大化降低结构自重，另一方面是让上下两个风冷风扇的气流可以直接贯穿整个安装腔体，不会因为实体板材阻挡形成散热死角。承载板的边缘做了对应开发板安装孔位的凸台定位结构，安装时不需要额外测量对位，直接将树莓派3、树莓派4以及两个5V电源模块对准凸台放置，用标准M2.5螺丝即可完成固定，安装公差控制在0.2mm以内，避免出现孔位错位无法装配的问题。

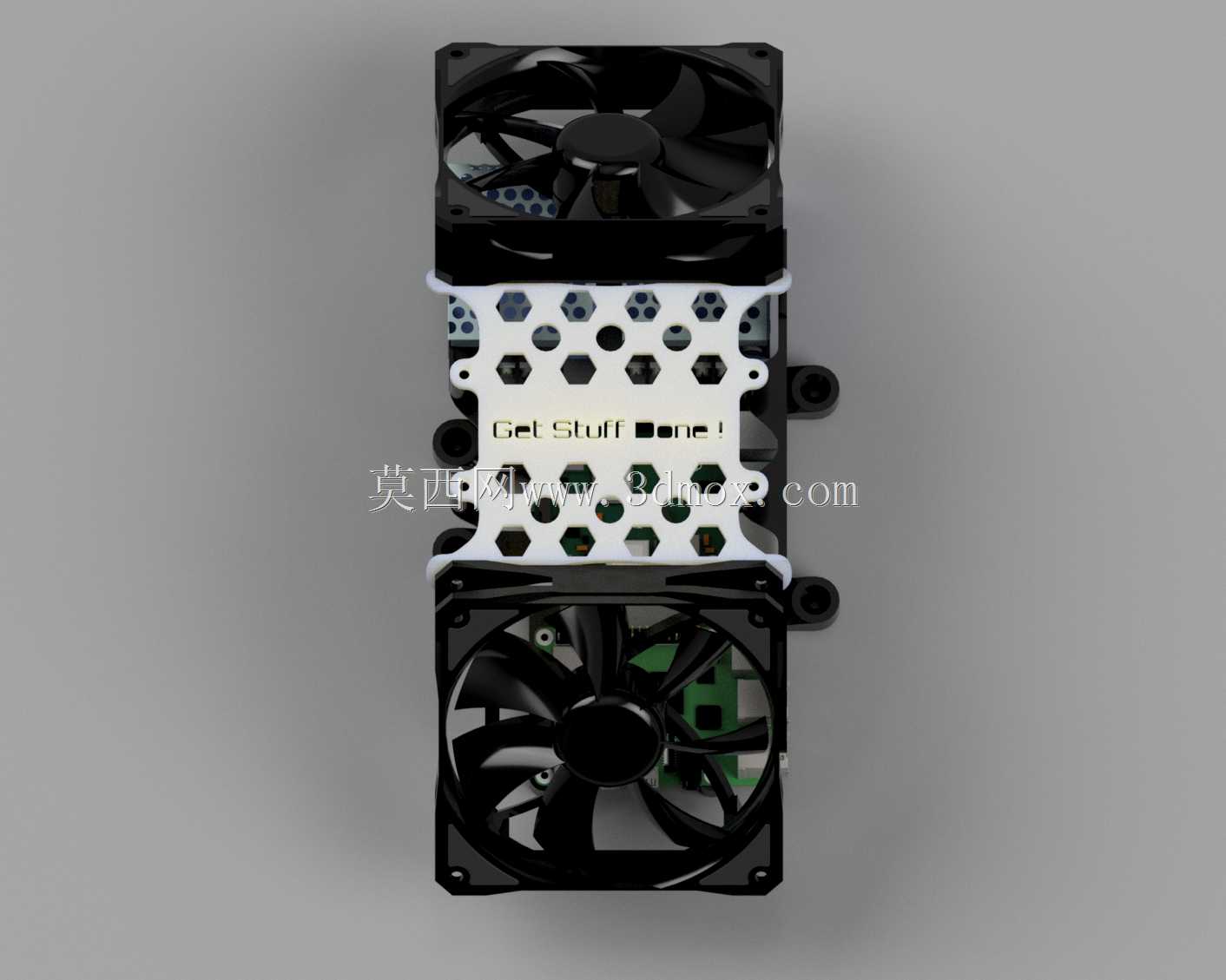

　　散热部分采用双端对流风冷设计，结构两端各固定一个标准120mm规格的轴流风扇，两个风扇采用同向送风的布局，气流从结构一端进入，穿过中间承载板的镂空区域，带走两块开发板以及供电模块工作时产生的热量后从另一端排出，相比单风扇散热结构，风道长度更短，气流覆盖范围更均匀，不会出现靠近风扇位置温度低、远离风扇位置积热的问题。风扇的安装位做了减震胶垫的预留槽，可粘贴厚度2mm的硅胶减震垫，降低风扇运行时的震动传递到开发板上，避免长期震动导致开发板上的插接件松动、存储介质接触不良等问题。

　　安装边界方面，整套结构的整体宽度控制在130mm以内，长度为240mm，整体高度不超过80mm，可直接嵌入到标准的1U开放式机架层板上，也可以通过侧面预留的安装孔，拧入螺丝固定到木质外壳、设备机柜内壁或者桌面支架上，适配不同的部署场景。结构侧面预留了统一的走线缺口，开发板的HDMI接口、USB接口、网线接口以及供电模块的输入输出线，都可以通过侧面的缺口规整引出，不会出现线材挤压弯折的情况，同时缺口位置做了圆角处理，避免尖锐边角划伤线材绝缘层。

　　在实际使用场景中，这套结构可以满足两块树莓派满负载连续运行的散热需求，在环境温度25℃的条件下，开发板CPU满负载运行时的核心温度可以控制在55℃以内，远低于开发板的温度保护阈值，不会出现因为过热导致的降频、死机问题。结构的所有棱角位置都做了R2的圆角处理，没有尖锐的毛刺边，装配过程中不会划伤操作人员的手部，同时整体采用模块化的拆分设计，风扇、承载板、侧边固定支架都可以单独拆卸更换，如果后续需要更换更大风量的风扇，或者调整承载板的孔位适配其他型号的开发板，只需要更换对应零件即可，不需要重新制作整套结构，降低后续的改造成本。

　　针对嵌入式部署中常见的灰尘堆积问题，镂空的开孔尺寸控制在8mm以内，既可以保证气流通畅，也可以阻挡较大体积的杂物进入结构内部落到开发板上，减少日常维护的清理频率。供电模块的安装位与开发板安装位之间做了5mm的间隔空隙，避免供电模块工作时产生的电磁干扰直接影响开发板的无线信号接收，同时空隙也可以作为辅助散热通道，带走供电模块自身产生的热量，提升供电模块的工作稳定性。
