50毫米高度万向球脚轮结构设计

项目分类:脚轮 发布时间:2022-03-28 ID:591187
  • 50毫米高度万向球脚轮结构设计
  • 50毫米高度万向球脚轮结构设计
  • 50毫米高度万向球脚轮结构设计

  做设备结构设计的同行大多有体会,小型仪器、轻型工作台这类需要频繁移位又要兼顾停放稳定性的设备,脚轮选型往往是容易被忽略却直接影响使用体验的环节。这款总高50毫米的球脚轮,就是针对小载荷、低安装空间的轻型移动场景设计的,日常在实验室仪器架、小型检测设备、便携工装台这类产品上适配度很高。

  从实际使用场景来看,这类球脚轮和常规带支架的万向轮差异很明显,常规万向轮的轮架、转向轴承会占用不少垂直空间,对于底部安装净空有限的小型设备来说,往往要被迫抬高设备整体高度,要么就只能选更小直径的轮子,结果就是越障能力差,稍微有点地面接缝、线缆凸起就卡滞。这款脚轮把转向结构和滚轮集成在一体式壳体内,安装柱直接从壳体上方延伸出来,没有额外的轮架弯折结构,50毫米的总高度刚好能匹配多数小型设备的底部安装腔,不需要额外垫高设备底座,也不会因为轮体突出过多影响设备停放时的视觉整体性。

  功能特性上,这种球脚轮的转向逻辑和普通万向轮不一样,普通万向轮是靠轮架绕安装轴旋转实现转向,轮体本身只有滚动自由度,转向时需要轮架先转过一定角度,小范围挪动的时候容易出现别劲的情况。而这款脚轮的下半部分是整颗球形滚轮,被上半部分的金属壳体包裹约束,球体可以在壳体内任意方向转动,不管是前后推移、横向侧移还是原地小角度转位,都不需要预留转向摆幅空间,推起来没有方向阻滞感,在狭小的实验室工位、紧凑的生产线旁移位的时候,不用反复调整推拉角度,单人就能轻松挪动设备。球体和壳体的接触区域做了弧形包裹设计,接触面积比点接触的滚珠脚轮大很多,单位面积承压更小,在环氧地坪、瓷砖地面这类常见的室内地面上滚动时,不会压出明显的压痕,也不容易卡进地面的细小缝隙里。

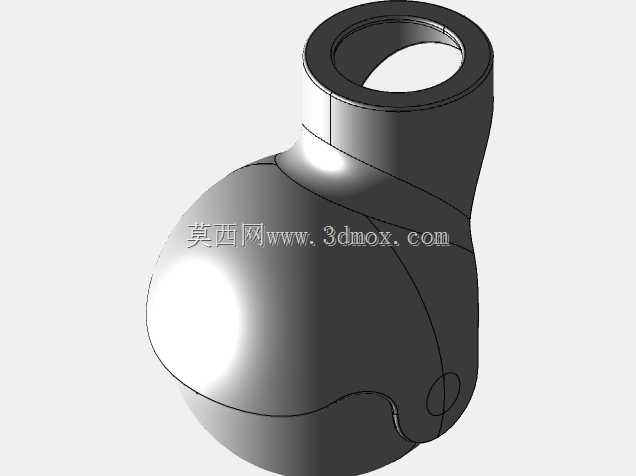

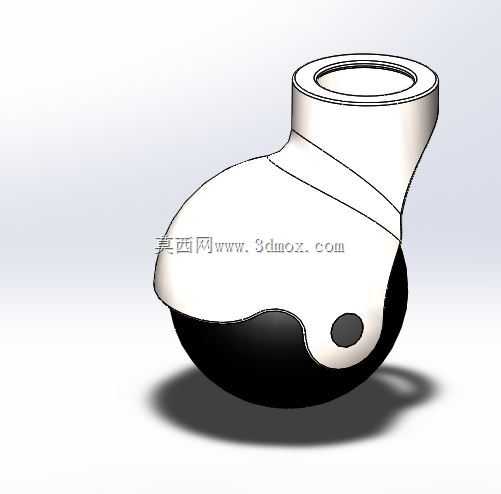

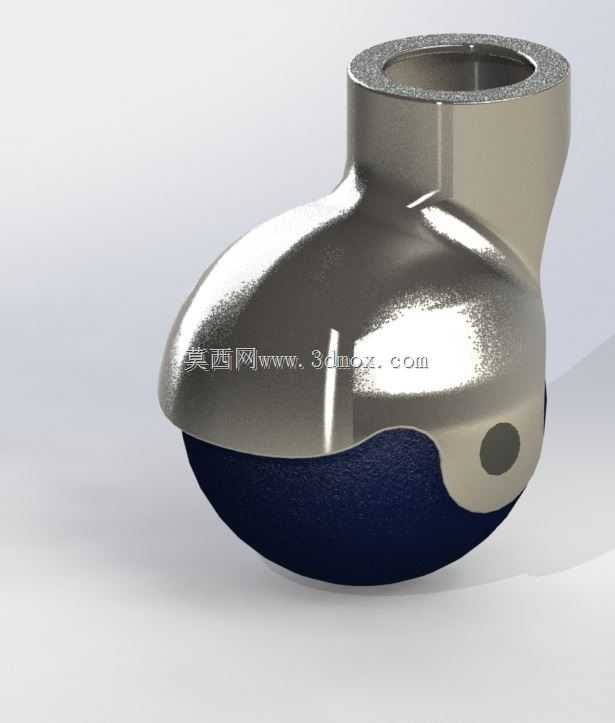

  设计思路上,这款脚轮的壳体采用了一体化的成型结构,上方的安装柱是空心圆柱结构,既可以直接套在设备底部的定位柱上用螺丝锁紧,也可以在空心柱内攻丝,直接拧在设备底部的螺栓柱上,两种安装方式都能适配,不需要额外做转接件。壳体和球体的包裹边缘做了圆弧收边,没有尖锐的棱角,一方面是避免安装和挪动的时候刮伤操作人员的手,另一方面也能减少地面杂物被卷进壳体和球体的缝隙里,日常使用时毛发、灰尘不容易卡在转动副里,维护频率比普通万向轮低很多。壳体侧面的小圆孔是用来装配球体限位结构的,装配时把球体放入壳体型腔后,通过这个孔装入限位销,既能防止球体从壳体内脱出,又不会限制球体的多方向转动,结构非常紧凑,没有多余的零散零件,批量装配的时候效率很高。

  尺寸和安装边界方面,需要注意几个核心参数:首先是总安装高度50毫米,指的是安装柱顶端到球体最底端的垂直距离,设计设备底座的时候,要保证底座下表面到地面的净空略大于壳体的最大轮廓高度,避免壳体底部和地面剐蹭;安装柱的外径和空心内径是匹配常规M8、M10的安装螺栓的,设备底部的安装孔位不需要做特殊的非标尺寸,用标准紧固件就能完成装配;球体的外露高度大概占总高度的三分之一,这个比例是经过反复验证的,外露太多会导致整体支撑稳定性差,设备停放时容易晃,外露太少则滚动阻力大,转向不灵活;壳体的最大横向轮廓比球体直径略大,设计安装位的时候,相邻两个脚轮的中心距要保证壳体之间不会在转向时发生干涉,尤其是四个脚轮同时安装的时候,要预留出足够的横向空间,避免设备落地后脚轮互相磕碰。

  实际选型的时候还要注意,这类球脚轮的单轮载荷是针对轻型设备设计的,单轮承重建议控制在30公斤以内,四个脚轮搭配使用的话,整台设备的总重量不要超过100公斤,适合仪器仪表、小型工装、展示架这类轻型载体,不要用在重型设备、有冲击载荷的设备上,否则容易出现球体卡滞、壳体变形的问题。另外这种脚轮是针对室内平整地面设计的,不适合在坑洼的室外地面、有尖锐金属屑的车间地面长期使用,避免球体表面被划伤后滚动不畅。
