重载型平板安装万向旋转脚轮结构

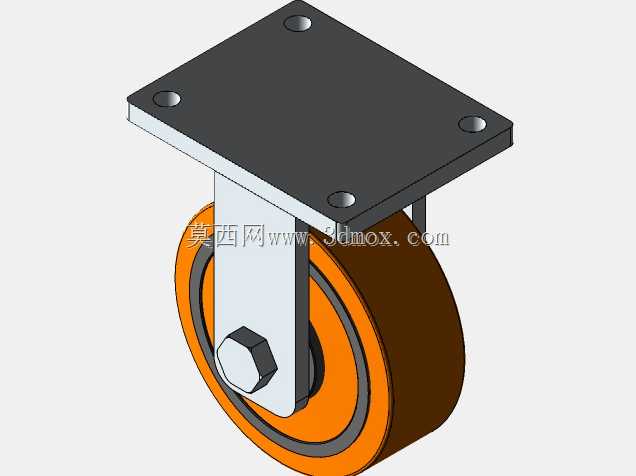

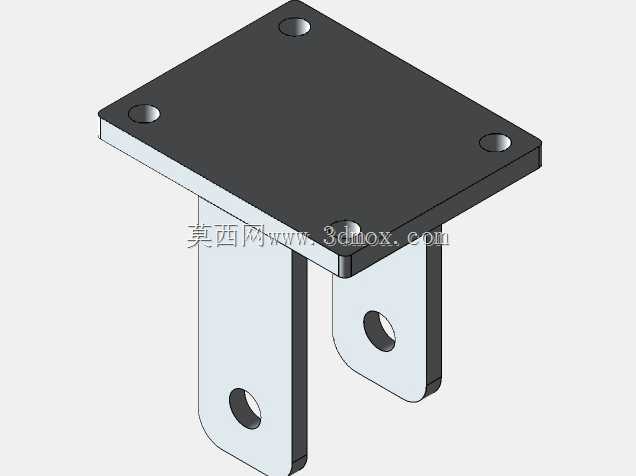

　　在车间物流周转、重型工装台架、自动化设备移动基座这类场景里，脚轮的选型直接决定了设备移位的顺畅度与长期使用的可靠性，这款平板式旋转脚轮正是针对中重载移动需求设计的支撑行走部件。它采用顶部方形法兰板作为安装接口，板体预留四个沉头安装孔，可直接通过螺栓与设备底部的安装梁或台板锁附，安装面贴合平整，受力后不会出现局部应力集中的问题，方形安装板的边界尺寸适配多数常规设备的底部安装空间，不需要额外加工转接板就能完成装配。轮架部分采用立式钢板折弯成型的支架结构，支架从顶板下方垂直延伸至滚轮两侧，通过轮轴将滚轮夹持在中间，这种双侧支撑的结构相比单侧悬臂支架，抗侧向冲击的能力更强，在设备经过地面接缝、轨道凸起或者受到横向推力时，支架不容易出现变形、

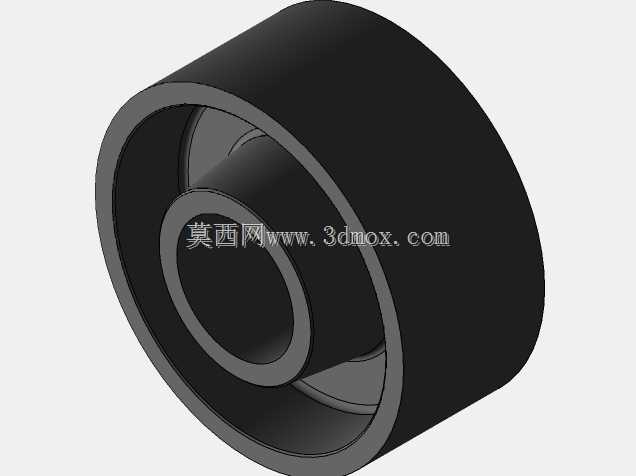

　　开焊的问题。滚轮部分采用外圈橙色耐磨轮面、中间金属轮毂的复合结构，轮面材质具备一定的弹性与耐磨性，在环氧地坪、水泥地面、钢板地面上行走时都能保持合适的摩擦力，既不会因为轮面过硬压伤地面，也不会因为材质过软导致滚动阻力过大，金属轮毂则承担了主要的径向载荷，把轮面承受的压力均匀传递到中心轮轴上。顶部的旋转结构藏在安装板与轮架的连接位置，可实现360度水平回转，设备推移时可以自由改变行进方向，转向过程中轮架转动顺畅，没有卡滞死角，在狭窄通道内调整设备位置时，不需要反复挪动设备就能完成转向对位。从结构设计的逻辑来看，这款脚轮优先保证承载能力与转向灵活性的平衡，安装板的厚度、支架的板材宽度、轮轴的直径都按照中重载工况做了匹配，

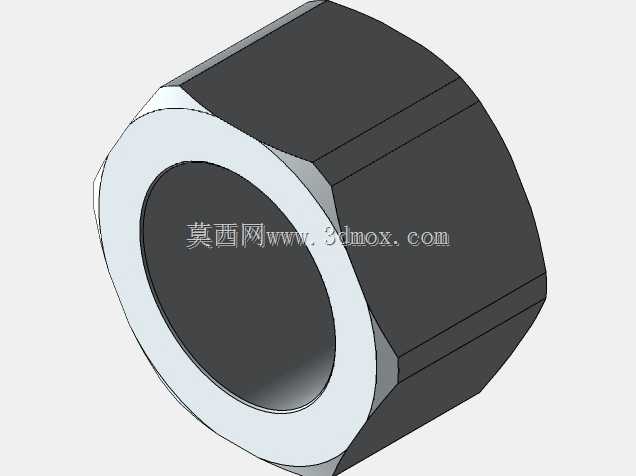

　　轮轴端部采用六角螺母锁附，装配后可以通过控制螺母锁紧力矩来调整滚轮的转动间隙，既不会因为锁附过紧导致滚轮转动卡滞，也不会因为间隙过大出现滚轮晃动的问题。在实际设备布局中，单台设备通常会配置四个同型号脚轮，其中两个可以搭配带刹车结构的款式，在设备移动到指定位置后锁止滚轮与转向结构，避免设备出现意外滑移。这款脚轮的安装孔位采用标准方形分布，孔位间距符合通用脚轮的安装规范，在旧设备脚轮更换时，可以直接匹配原有安装孔位，不需要对设备底部进行二次加工。滚轮的宽度与直径经过匹配，在同等承载能力下，更大的轮径可以降低滚动阻力，推移设备时更加省力，同时也能更好地越过地面上的小型障碍物，比如地面的焊缝、线槽盖板、小颗粒杂物等，

　　不会出现轮体被卡住的情况。轮架与顶板之间的回转支撑面经过平整处理，承受垂直载荷时接触面受力均匀，长期使用后回转部位的磨损量更小，不会因为长期承重出现转向沉重、异响的问题。整个脚轮的结构没有多余的复杂零件，所有部件都采用常规机械加工工艺成型，制造成本可控，同时后期维护也十分方便，当轮面出现过度磨损后，只需要松开轮轴端部的螺母，就可以更换滚轮组件，不需要将整个脚轮从设备上拆除，降低了设备维护的工作量。在自动化生产线的移动工位、仓储货架的移动底座、重型工具柜、试验设备移动台架等场景中，这类脚轮都能稳定发挥作用，它既可以承担设备自身的重量，也能承受设备工作过程中产生的动态载荷，在频繁移位的工况下依然能保持稳定的行走与转向性能。
