50mm万向脚轮平板安装式滚轮结构

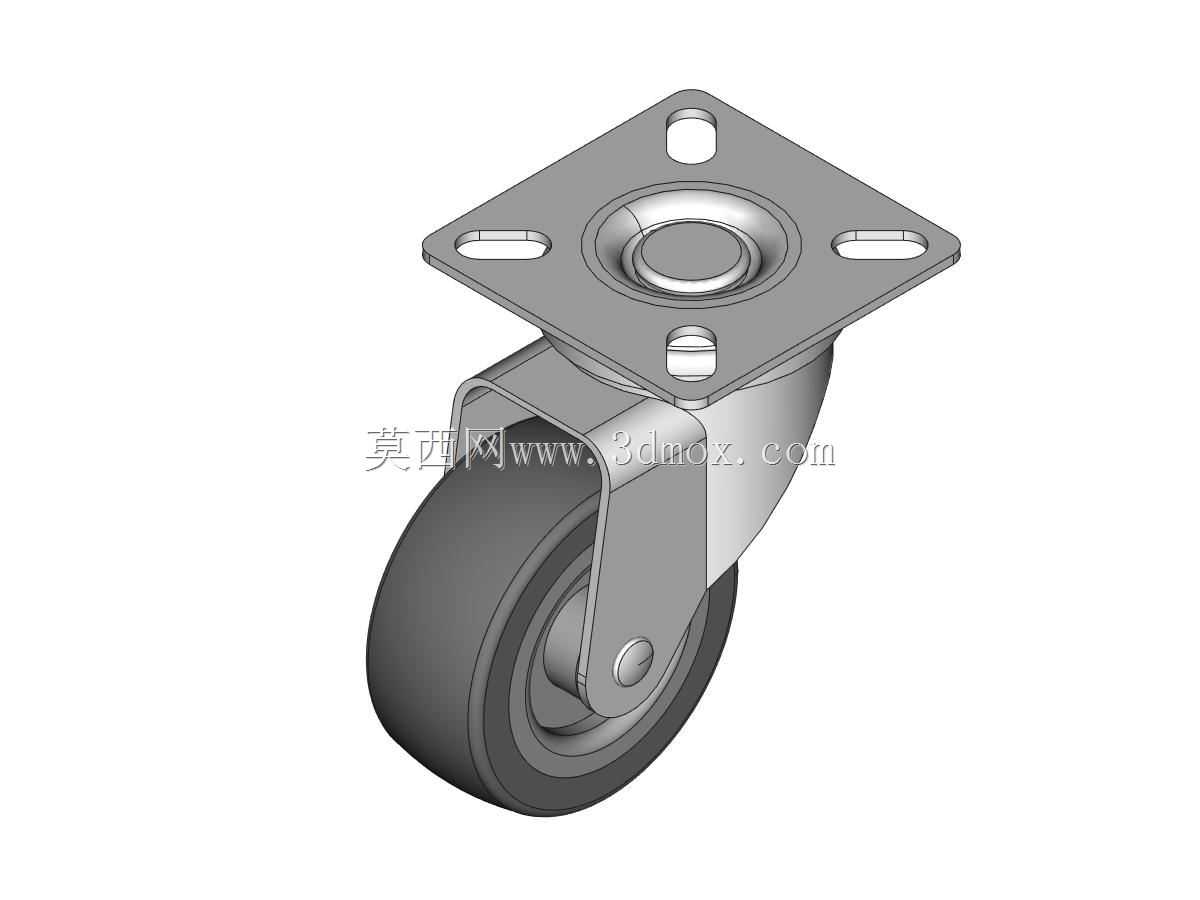

　　脚轮是各类移动设备底部最常见的支撑与行走部件，这只50毫米规格的万向脚轮采用方形顶板安装结构，整体由顶板、回转支承、轮架、轮轴和滚轮组成，适用于需要频繁改变移动方向的轻型设备场景。从实际使用来看，这类脚轮常出现在仪器仪表推车、小型工作台、货架、医疗辅助设备、轻型工装车以及家用移动柜体底部，承担设备整体重量的同时，把滑动摩擦转变为滚轮的滚动摩擦，显著降低推移所需的外力。

　　方形顶板是脚轮与设备本体连接的核心界面，板面上开设四个长圆形安装孔，孔位沿对角线方向布置，这种孔型比圆孔更具安装容差，设备底板上的螺栓孔即使存在少量位置偏差，也能顺利穿入紧固件，降低现场装配的对位难度。顶板中心区域设置沉台与回转结构配合，既保证轮架可绕竖直轴线360度自由回转，又能把顶板承受的垂直载荷顺畅传递到下方轮架。设计这类顶板时，需要重点关注板厚与安装孔边距：板厚不足会在长期承压后出现板面凹陷，孔边距过小则可能在设备受侧向冲击时造成孔边开裂。

　　回转部分隐藏在顶板与轮架之间，是万向功能得以实现的关键。轮架通过该结构与顶板连接，在设备推移过程中，滚轮会随地面摩擦方向自动调整朝向，无需人工抬起设备即可完成转向。轮架采用折弯成型的金属支架，两侧板平行夹持滚轮，中部通过铆钉或螺栓形成轮轴支撑。支架上部与回转结构连接的位置需要传递水平方向的转向力矩，因此折弯圆角和过渡区域通常会保留足够的材料宽度，避免在频繁转向后出现支架扭曲。

　　滚轮直径为50毫米，属于轻型脚轮中较为紧凑的尺寸。小直径滚轮的优势在于整体安装高度低，设备重心可以控制得更低，推移时稳定性更好；但同时也要注意，小直径滚轮跨越地面缝隙、电缆槽或地毯边缘的能力弱于大直径脚轮，因此更适合在平整的环氧地坪、瓷砖地面、室内木地板等环境中使用。滚轮截面采用略带弧度的胎面设计，与地面接触面积适中，既不会因接触面积过大导致转向阻力升高，也不会因线接触造成局部压强过大而在软质地面留下压痕。

　　从安装边界看，选型时不能只关注滚轮直径，还需要核对顶板外形尺寸、安装孔距、整体安装高度以及回转半径。顶板四角在脚轮转向时会随支架一起绕中心回转，设备底板下方必须留出相应的避让空间，不能与设备侧板、加强筋或管线发生干涉。轮架转向时，滚轮外圆扫过的最大范围决定了脚轮所需的最小安装空间；如果四只脚轮同时安装在设备底部，还要统一考虑前后轮距与左右轮距，避免转向过程中相邻脚轮或脚轮与设备支腿碰撞。

　　承载能力的估算需要结合材料与受力路径。垂直载荷从设备底板经安装螺栓传到顶板，再通过回转中心传递到轮架，最终由轮轴传到滚轮内孔并作用于地面。轮轴处是典型的双剪切受力位置，轴径、支架孔的配合间隙以及滚轮内孔的耐磨性能都会直接影响脚轮寿命。间隙过小会使滚轮转动卡滞，间隙过大则会在推移时产生明显晃动，并在启动、制动瞬间形成冲击。滚轮材料通常需要兼顾耐磨性、静音性和地面保护，不同材质在硬度、摩擦系数和耐化学腐蚀能力上差异明显，选型时应结合使用环境判断。

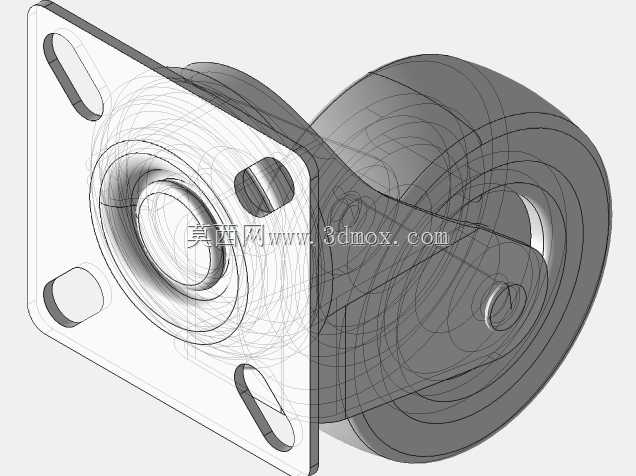

　　在三维建模过程中，这类零件适合按实际装配关系拆分为顶板、回转件、轮架、轮轴和滚轮等独立实体。顶板的四个长圆孔可通过草图阵列与拉伸切除完成，沉台区域要准确表达出与回转件的配合关系；轮架部分应还原折弯壁厚和侧面轴孔，避免把支架建成无厚度的示意片体；滚轮则需要表达出外圆胎面、内孔以及与轮轴配合的台阶。装配模型中应保留顶板安装面与设备底面的贴合关系，并让轮架处于可回转的活动状态，这样在后续做设备整体布局时，可以直接检查脚轮在直行、转向和极限偏转位置的空间占用。

　　实际工程应用里，这类脚轮往往与定向脚轮配合使用：两只万向脚轮布置在操作人员一侧，两只定向脚轮布置在另一侧，能够在灵活转向与直线行走稳定性之间取得平衡。若设备需要长时间固定位置，还应在同系列结构中选配带刹车的版本，通过刹车件同时约束滚轮转动和轮架回转。理解这些结构细节与安装边界，有助于在设备底部支撑设计中减少干涉、降低返修率，并让移动操作更加顺畅。
