陶瓷干压成型自动化压合执行机构

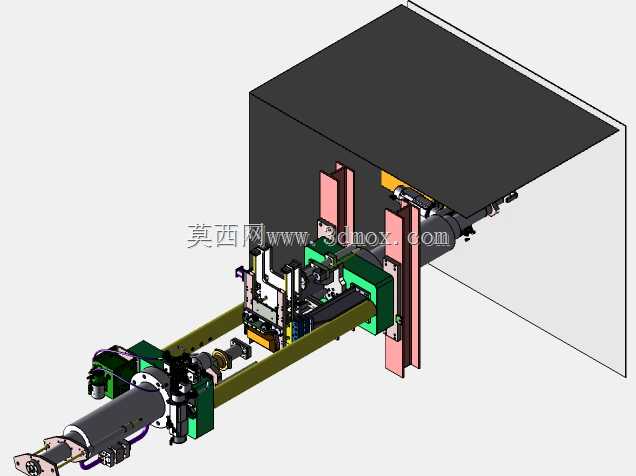

　　这套机构对应陶瓷坯体干压工序的前端执行端，适配百吨级压合载荷的干压自动线布局，在建筑陶瓷、特种工业陶瓷的批量生产场景中，承担待压粉料的精准送料、模腔对位以及压合前的预定位动作，是衔接自动配料工位与高压压合主机的核心衔接单元。从结构布局来看，整套机构采用悬臂式伸出设计，主体滑移轨道采用两根平行布置的高强度型钢作为承载基体，轨道长度匹配模腔与备料位的中心距，伸出端的安装法兰直接对接压合主机的侧装基准面，安装时需保证轨道上平面与模腔分型面的平行度误差控制在0.05mm/m以内，避免送料过程中粉料撒漏或是定位销卡滞。滑移驱动端采用伺服电机搭配滚珠丝杠的传动组合，丝杠两端采用成对安装的角接触球轴承做轴向固定，

　　可承受压合过程中传递的反向冲击载荷，送料行程的重复定位精度可达±0.02mm，完全满足多腔模具的对位要求。机构前端的执行头集成了粉料刮板、模腔清洁气嘴以及坯体预压组件，当滑移座行进至模腔正上方时，刮板会将多余的粉料刮平至与模腔上沿齐平，气嘴同步喷出高压空气清理模腔边缘残留的粉料碎屑，预压块则会下行对模腔内的松散粉料做初步压实，排除粉料间的夹杂空气，避免高压压合时出现坯体分层、缺角等缺陷。靠近安装基准面的位置设置了多重导向与缓冲组件，两根垂直布置的导向柱搭配自润滑铜套，为预压动作提供垂直方向的运动导向，缓冲采用聚氨酯阻尼块搭配液压缓冲器的双重结构，可吸收预压块接触粉料瞬间的冲击载荷，同时也能抵消压合主机工作时传递的侧向振动，

　　避免机构连接螺栓出现疲劳松动。整套机构的气动管路与传感线路均采用拖链内置布置，拖链的弯曲半径匹配线缆与气管的最小允许弯曲值，走线位置避开滑移运动的干涉区域，同时在拖链两端设置线缆固定夹，避免长期往复运动中线缆出现拉扯断裂。从安装边界来看，机构整体伸出长度约1200mm，垂直方向占用高度约850mm，侧装基准面的安装孔采用腰型孔设计，可在±15mm范围内调整机构的前后安装位置，适配不同规格压合主机的接口尺寸，安装时需预留出不少于300mm的侧边维护空间，方便日常更换刮板、调整预压行程以及清理残留粉料。在实际生产应用中，这套机构可适配单腔、多腔等不同规格的陶瓷压型模具，通过调整伺服电机的行程参数即可快速切换对应产品的送料位置，

　　无需更换整套工装，换型时间可控制在30分钟以内，相比传统的人工送料压合模式，可将单批次产品的成型效率提升40%以上，同时避免人工操作带来的粉料称重误差、压合定位偏差等问题，大幅降低坯体的不良率。结构设计过程中充分考虑了陶瓷生产现场的粉尘环境，所有运动副均加装了防尘密封圈，丝杠、导轨等精密传动部件外侧设置了不锈钢伸缩防护罩，避免陶瓷粉料进入传动间隙造成部件磨损，电气接插件全部采用IP65以上防护等级的型号，可在高粉尘的车间环境下长期稳定运行。机构的受力部件均经过有限元载荷校核，在百吨级压合载荷的反向冲击下，最大变形量不超过0.03mm，不会出现送料位置偏移、执行头卡滞等故障，关键连接螺栓采用12.9级高强度螺栓，安装时按照规定扭矩值做对角紧固，定期检查防松垫片的压紧状态即可满足长期连续生产的可靠性要求。
