外墙外攻丝卧式车床设备结构设计

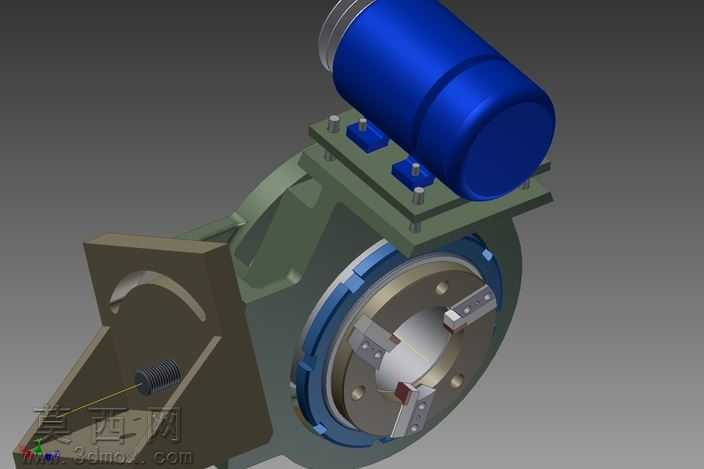

本作品为适配外墙外攻丝作业需求设计的专用卧式车床三维模型，整体采用Autodesk Inventor完成全参数化建模与装配校验，建模过程严格遵循机械加工设备的设计规范，对每一处装配公差、运动间隙都做了对应参数约束，确保虚拟装配下无干涉问题。模型整体结构分为动力驱动单元、装夹定位单元、攻丝执行单元、床身支撑单元四个核心模块：顶部的蓝色驱动电机通过螺栓固定在可调式安装基座上，基座预留了多组调节腰孔，可根据加工需求调整电机输出轴的同轴度，电机外壳采用哑光蓝色金属材质渲染，表面做了细微的磨砂质感处理，还原工业电机的真实漆面效果；中部的回转装夹盘采用三爪自定心卡盘结构，卡爪表面做了防滑齿纹建模，盘体采用蓝灰双色金属材质区分固定盘与活动卡爪的装配关系，清晰展示装夹定位的运动逻辑；床身主体采用铸铁质感的灰绿色材质渲染，表面添加了铸造肌理与细微的使用磨损痕迹，提升模型的真实感，侧面的攻丝进给导轨做了光滑金属面处理，与床身的粗糙质感形成材质对比，突出运动部件的功能属性。设计过程中针对外墙攻丝的特殊作业场景，优化了卧式车床的进给行程与装夹范围，将传统车床的水平进给方向调整为适配外墙构件的外伸式进给结构，攻丝头通过弹性连接结构与进给滑块相连，可抵消工件安装的微小形位误差，避免攻丝过程中出现断丝锥、螺纹牙型损坏的问题。模型所有零部件均做了可拆解的分层建模，既可以展示整体装配效果，也可单独导出单个零件做工程图转换，渲染阶段采用三点布光方案，突出金属部件的轮廓反光与结构层次，完整呈现设备的结构细节与设计逻辑，可作为专用攻丝设备研发、机械结构教学的参考模型使用。
