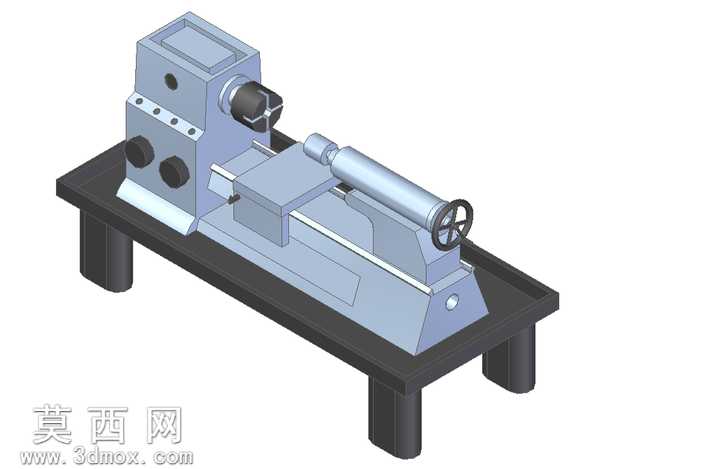

普通卧式车床结构三维建模设计作品

本作品为普通卧式车床的完整三维结构建模，建模过程严格遵循卧式车床的真实结构比例与功能布局，完整还原了车床从床身底座到主轴箱、进给机构、刀架、尾座的全部分件结构。建模阶段首先搭建整体布局基准，以床身作为核心承载基准件，先完成带四条支撑腿的床身底座建模，还原床身的导轨安装面、排屑空间结构，确保底座的支撑稳定性结构符合真实车床的力学设计逻辑。随后完成主轴箱部分建模，还原主轴箱的箱体外形、主轴安装孔位、外部调节旋钮结构，准确呈现主轴端装夹工件的卡盘结构，还原主轴箱作为车床动力输出端的结构特征。接下来完成进给溜板与刀架部分的建模，还原溜板沿床身导轨滑动的配合结构，刀架的装刀工位、进给调节结构，准确呈现横向与纵向进给的传动布局特征。之后完成尾座部分建模，还原尾座的套筒结构、手轮调节机构、尾座锁紧结构，准确呈现尾座沿床身导轨移动、顶持长轴类工件的功能结构。建模过程中对各部件的装配配合关系做了严谨的约束，确保主轴轴线、尾座套筒轴线与床身导轨的平行度符合真实车床的装配精度要求，各运动部件的相对位置准确，可直观呈现车床各机构的运动逻辑。材质与渲染阶段，针对不同部件赋予符合真实设备的材质属性：床身底座、主轴箱、尾座等铸铁件赋予哑光灰铸铁材质，还原铸铁件的磨砂金属质感；导轨、手轮、卡盘等钢制加工件赋予略带反光的精钢材质，呈现加工面的金属光泽；支撑腿赋予黑色哑光漆材质，还原设备支撑部件的涂装效果。渲染采用柔和的工业产品展示光照，清晰呈现各部件的结构轮廓与装配关系，无过度曝光或暗部细节丢失，可清晰观察车床的整体布局与各分件的结构特征。整个建模过程未省略核心结构细节，既保证了外观的还原度，也准确呈现了卧式车床的核心功能结构，可作为车床结构认知、教学演示、设备布局参考的三维素材使用，清晰展现了普通卧式车床作为金属切削加工核心设备的典型结构特征。
