车床尾座部件三维结构设计模型

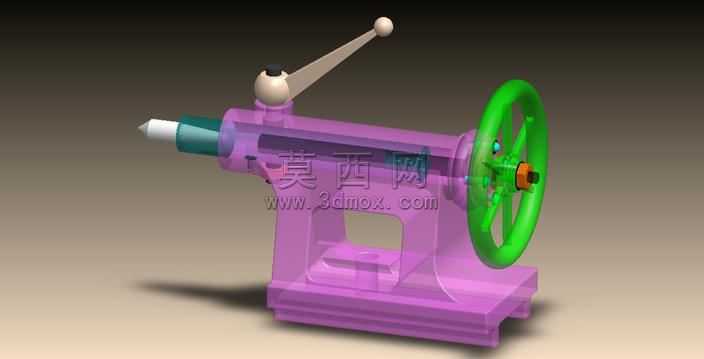

本模型为车床核心配套部件尾座的三维建模成果，建模阶段严格遵循普通车床尾座的实际结构比例与装配逻辑，采用自底向上的建模思路，先完成各个子零件的独立建模再进行整体装配约束。首先针对尾座的主体基座部分，通过拉伸、拔模、倒角等基础特征构建出带安装滑槽的铸铁基座结构，还原了基座底部用于适配车床床身导轨的定位卡槽结构，保证其与床身配合的滑动导向精度。针对套筒组件部分，建模时还原了内部的莫氏锥孔结构，用于安装顶尖、钻头等加工辅具，同时构建了套筒外侧的轴向导向槽，配合基座内部的导向键实现套筒的轴向进给限位。手轮部分采用轮辐式结构建模，还原了手轮与丝杠的连接键槽结构，手轮边缘做了防滑纹理的细节处理，转动手轮即可通过丝杠副带动套筒实现轴向伸缩，完成顶尖的顶紧或退回动作。锁紧操纵杆部分建模还原了偏心锁紧结构，扳动操纵杆即可通过偏心机构将套筒锁紧在指定轴向位置，保证加工过程中套筒不会发生窜动。渲染阶段针对不同零件赋予了差异化的材质：基座部分赋予紫色半透明工程塑料材质用于展示内部结构，手轮赋予亮绿色硬质塑料材质，操纵杆球头赋予米白色胶木材质，顶尖部分赋予金属银灰色高速钢材质，丝杠、锁紧件等赋予金属钢材质，通过不同材质的区分清晰展现各个部件的装配关系与功能分区。整体模型完整还原了车床尾座的锁紧机构、进给机构、导向机构的全部运动逻辑，可用于车床结构教学、装配仿真、零部件改进设计等场景，建模过程中对各个配合面的尺寸公差做了对应预留，保证虚拟装配下的干涉检查结果符合实际生产装配要求，所有运动部件均添加了合理的运动约束，可直接用于运动仿真演示尾座的工作流程。
