双激振单元槽式振动给料输送装置

　　在散状物料处理的各类生产场景中，这类槽式振动输送设备的应用覆盖范围极广，从粮食加工生产线的原料均匀给料，到矿山选矿流程中的矿石分级前输送，再到化工行业粉状、颗粒状物料的短距离转运，甚至是铸造车间砂料、铸件的输送工序，都能见到这类设备的身影。和普通的皮带输送、螺旋输送设备不同，振动输送依靠激振单元产生的定向高频振动，让槽体内的物料沿设定方向做连续的抛掷滑移运动，整个输送过程中物料和槽体的相对摩擦更小，对于易结块、温度偏高、有一定磨琢性的物料适应性更强，不会出现皮带输送的粘料、跑偏问题，也不会像螺旋输送那样容易卡滞大颗粒物料。

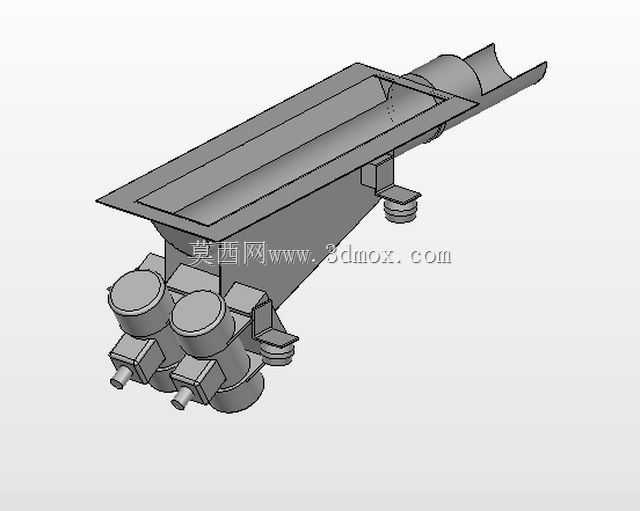

　　这套模型还原的是双激振电机驱动的直槽式振动输送机，整体采用下置激振单元的布局，两个振动电机对称安装在槽体下方的机架部位，通过调整偏心块的夹角就能便捷调整激振力大小，匹配不同输送量、不同物料比重的输送需求。槽体采用敞口式长槽结构，进料端做了加宽接料设计，方便和上游料仓、给料设备的出料口对接，出料端做了收窄的导料结构，能精准将物料送入下游设备的进料口，避免物料撒落。槽体和下方的安装底座之间采用螺旋弹簧做减振支撑，一共设置了四组弹簧支撑点，均匀分布在槽体的前后两侧，既能保证振动过程中槽体的运动轨迹稳定，又能将振动传递到安装基础的幅度降到最低，减少对周边设备的振动干扰，降低设备运行的噪音水平。

　　从设计逻辑来看，这类振动输送机的核心是保证槽体的振动方向角和振幅处于合理区间，通常振动方向角设置在30度到45度之间时，物料的输送效率和槽体的磨损程度能达到较好的平衡，振幅则根据物料的粒度、比重调整，粉状小颗粒物料用小振幅高频率，大块磨琢性强的物料用大振幅低频率。这套模型的槽体宽度对应180毫米的有效输送宽度，整体槽体长度1500毫米，属于短距离输送的小型机型，安装时不需要做过于复杂的混凝土基础，只要将底座通过螺栓固定在平整的钢结构平台或者水泥地面上，保证四个支撑点的水平度误差控制在允许范围内，就能保证设备运行平稳。设备的安装边界需要预留足够的检修空间，尤其是两侧激振电机的位置，要预留出调整偏心块、维护电机的操作空间，槽体和周边的固定设备、管线之间要留出不小于20毫米的间隙，避免设备运行时的振动位移产生碰撞干涉。

　　在实际选型应用中，这类小型振动输送机常作为配料系统的给料单元使用，比如在自动称重配料线上，通过调整振动电机的激振力和运行频率，就能精准控制物料的输送流量，实现连续均匀给料，保证称重精度。和电磁振动给料机相比，这种电机驱动的振动输送机运行更稳定，维护成本更低，对安装环境的适应性更强，不需要复杂的控制电路就能实现稳定运行。模型中还原的减振弹簧结构、电机安装座的加强筋设计、槽体的折边加强结构，都是实际生产中经过验证的成熟结构，槽体的折边设计既能提高槽体的结构刚度，避免长期振动导致槽体变形开裂，又能防止物料在输送过程中从侧边撒落。激振电机的安装位置经过重心匹配设计，保证槽体各点的振幅均匀，不会出现进料端振幅小出料端振幅大，或者两侧振幅不一致导致物料偏流的问题。

　　对于三维建模从业者来说，搭建这类设备模型时，首先要找准设备的重心位置，激振单元的安装位置必须和槽体的重心在同一垂直平面内，才能保证振动轨迹是定向直线振动，否则会出现槽体扭转振动，不仅影响输送效果，还会大幅提高设备的故障率。其次是减振弹簧的参数匹配，弹簧的刚度要和槽体、物料的总重量匹配，保证设备运行时弹簧的压缩量在合理区间，既能起到减振效果，又不会因为刚度过大导致减振失效，或者刚度过小导致设备运行时晃动量过大。另外，槽体的壁厚设计也要根据输送物料的磨琢性调整，输送磨琢性强的矿石、砂料时，槽体内壁还可以加装耐磨衬板，延长槽体的使用寿命，模型中可以预留衬板的安装位置，方便后续根据不同应用场景调整设计方案。
