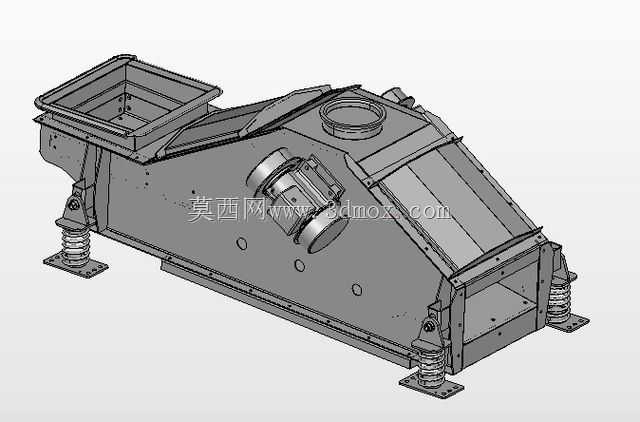

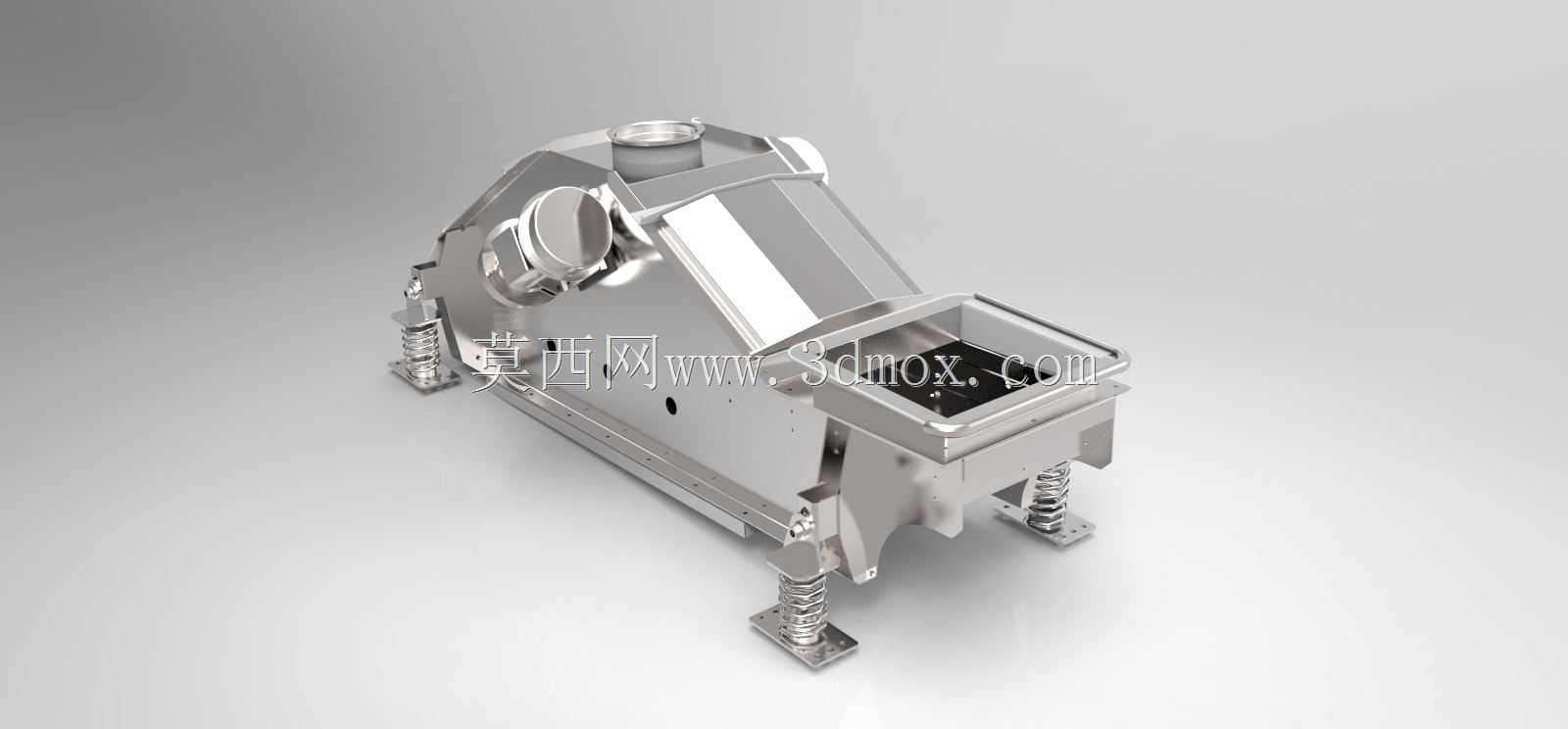

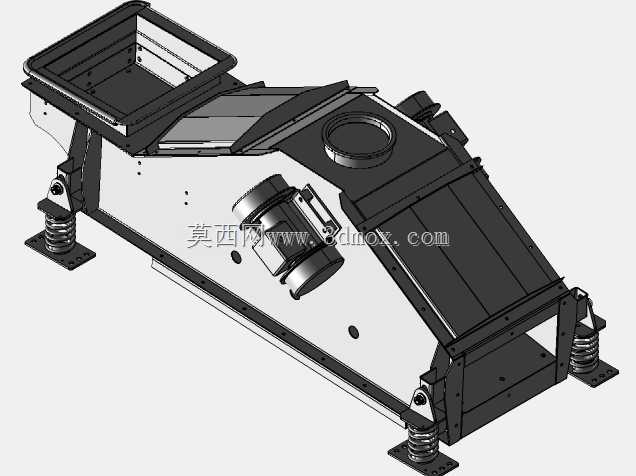

矿用直线振动筛分设备三维结构

这款振动筛主要应用于矿山、砂石骨料生产、煤炭分选、建材加工等行业的物料分级作业场景，可对破碎后的矿石、砂石、煤块、建筑废渣等颗粒状、小块状物料完成粒度分级、脱泥、脱水、脱介等核心工序，是散料处理生产线中衔接破碎环节与成品储放环节的核心分选设备，能够将混合粒度的物料按照筛网孔径尺寸筛分成不同粒级的成品料，满足下游生产对物料粒度的标准化要求。设备整体采用卧式倾斜布置的筛箱结构，进料端设置敞口式方形接料斗，能够承接上游皮带输送机或给料机输送的来料，避免物料洒落，筛箱内部布置多层不同孔径的筛网，可根据生产需求更换筛网规格实现不同粒度级别的筛分作业，筛箱侧面安装侧装式激振器，通过激振器高速旋转产生的定向激振力带动筛箱做高频直线往复振动，让筛面上的物料保持跳跃式向前运动，同时完成透筛分级，小于筛孔尺寸的物料透过筛网落入下层接料结构，大于筛孔尺寸的物料沿筛面向前运动从排料端排出。设备的支撑结构采用四组螺旋钢制减振弹簧，分别布置在筛箱两侧的前后支撑座位置，弹簧底部设置带安装孔的方形地脚板，可通过膨胀螺栓与生产线的钢结构基础或混凝土基础牢固连接，减振弹簧能够有效吸收筛箱振动产生的动载荷，避免振动传递到基础影响周边设备的正常运行。设计过程中充分考虑了设备的运行稳定性与维护便捷性，筛箱整体采用钢板折弯焊接成型，关键受力位置加装加强筋板提升结构刚性，避免长期高频振动下出现焊缝开裂、结构变形问题；激振器的安装位置经过重心匹配计算，确保激振力作用线穿过筛箱重心，让筛箱各位置振动幅度保持均匀，避免出现筛面物料跑偏、筛分效率下降的问题；筛箱顶部设置圆形除尘接口，可外接工业除尘管道，收集筛分过程中产生的粉尘，满足作业现场的环保要求；筛网采用模块化快装结构，无需拆解整个筛箱即可完成磨损筛网的更换，大幅缩短设备停机维护时间。设备的安装边界预留了充足的操作空间，进料端接料斗的尺寸可匹配常规带宽的皮带输送机出料端，排料端的高度可适配下游接料输送机的进料位置，支撑弹簧的安装地脚孔位按照通用生产线基础尺寸设计，能够直接适配多数现有散料处理生产线的安装空间，无需对现有基础做大规模改造即可完成设备替换安装，有效降低生产线升级的改造成本。
