标准钢制储运油桶三维结构设计

　　在工业物料储运环节，钢制圆柱桶是应用覆盖范围极广的通用盛装器具，从石化行业的润滑油、切削液中转，到生产车间的废料收集、散装原料周转，再到物流环节的非危液态、固态颗粒物料封装，都能看到这类容器的身影。做这个三维模型的时候，最先敲定的是外形的核心尺寸，直径600毫米、高度870毫米的参数，是参考了市面通用200L级工业钢桶的常规规格做的适配，这个尺寸刚好能匹配现有标准栈板的堆码要求，单块1200*1000毫米的标准工业栈板可以整齐排布4个同规格桶，堆码两层也不会超出常规货运车辆的内部限高，不管是厂内叉车转运还是干线物流运输，都能直接适配现有储运体系的工装边界，不需要额外定制周转托架。

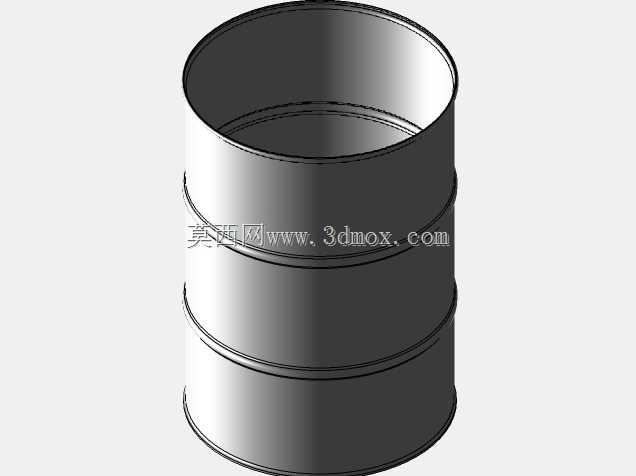

　　结构设计上没有做多余的异形改动，桶身采用三段式环筋加强结构，也就是模型上能看到的两道环形凸起滚筋，这部分不是为了装饰，而是在不额外增加板材厚度的前提下，提升桶身的径向抗挤压能力——毕竟厂内转运时难免会有叉车臂轻微磕碰、堆码时上层载荷垂直施压的情况，两道环筋相当于给薄壁圆柱桶加了两道加强箍，能把局部受到的冲击力均匀分散到整个桶身圆周，避免单点受力出现凹陷变形，影响堆码稳定性。桶口采用平齐式卷边设计，卷边位置做了圆弧过渡处理，一方面是消除锐边避免操作人员搬运时被割伤，另一方面卷边内部的空腔可以嵌入密封胶圈，和标准桶盖配合的时候能实现可靠密封，防止盛装的液态物料出现渗漏，也能避免外界粉尘、水汽进入桶内污染盛装物料。

　　建模过程中特意把桶身的壁厚做了参数化关联，实际生产中不同盛装物料的密度、腐蚀性有差异，需要的板材厚度从0.8毫米到1.5毫米不等，参数化设计可以直接调整壁厚数值，不需要重新绘制整个桶身曲面，能给后续做不同载荷工况的仿真分析省不少事。桶底的结构做了微向内凹的碟形设计，不是完全平直的底面，这个细节很多新手建模的时候容易忽略：平直底面的桶放在不平整的地面上很容易出现放置不稳、晃动的情况，微凹的碟形底只有外圈环形边和地面接触，哪怕地面有轻微的不平整，也能保证桶身放置的垂直度，同时碟形结构本身的抗形变能力比平底更强，装满物料的时候桶底不会因为物料的垂直压力向外鼓出，导致堆码时上层桶放不稳。

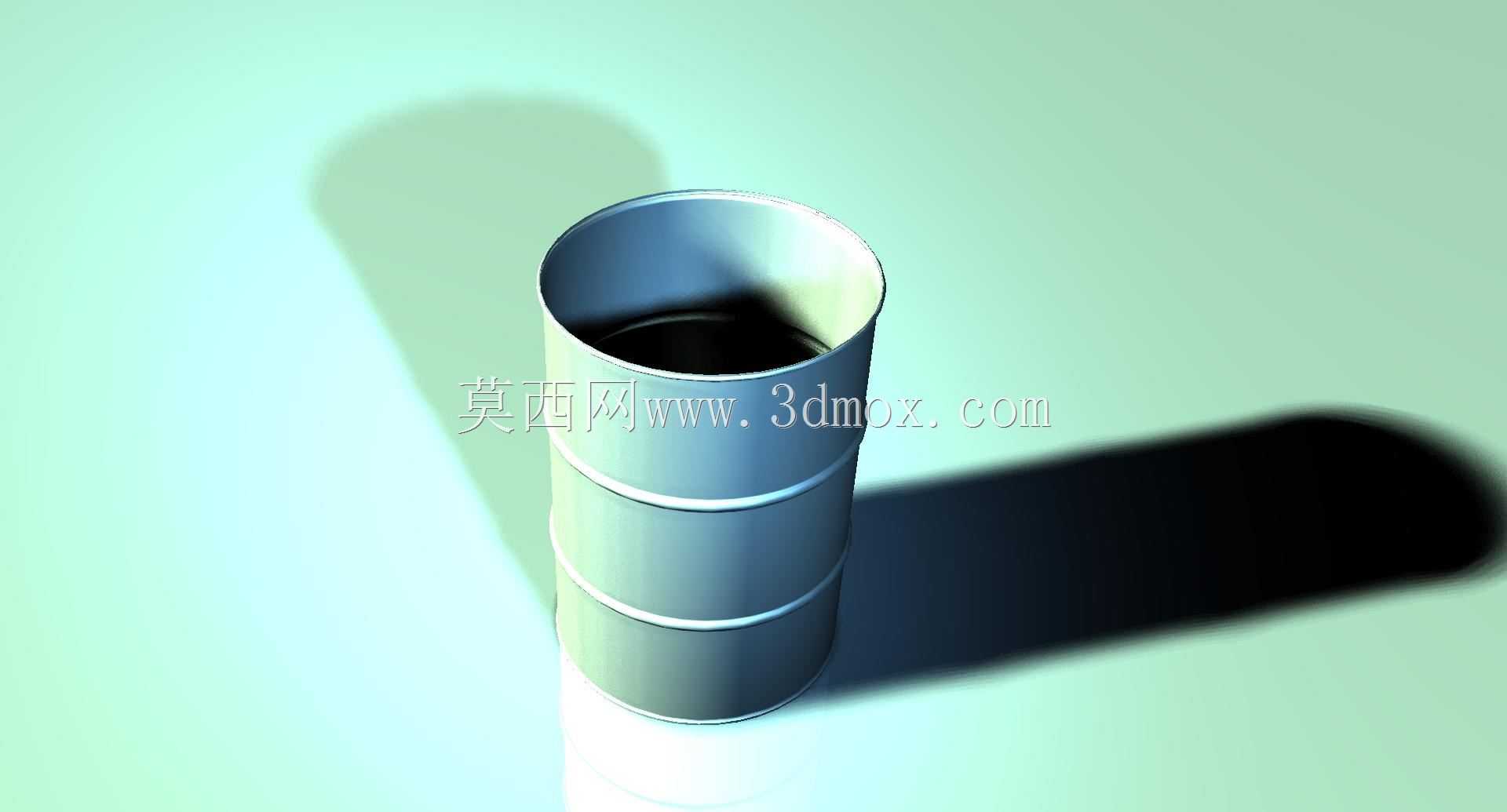

　　从实际使用场景来看，这个尺寸的钢桶除了常规的物料盛装，在很多生产现场还会被临时改造成废料收集桶、简易工位储料桶，甚至经过切割改装后作为临时的工装支架底座，所以建模的时候没有把结构做的过于“理想化”，特意保留了实际生产中钢桶会有的轻微拔模斜度——毕竟钢制桶是卷板焊接后做涨型加工的，不可能做到完全的上下等直径圆柱，微小的拔模斜度既符合实际加工工艺，也能让空桶堆叠的时候可以部分套入，减少空桶存储时占用的仓储空间。另外桶身的表面做了金属哑光质感的处理，还原了实际冷轧钢板经过表面处理后的质感，没有做多余的涂装纹理，方便后续做方案展示的时候，可以根据不同的使用场景直接在模型表面附加企业标识、物料标识等贴图，不需要重新调整材质参数。

　　做结构校核的时候，重点考虑了堆码工况的载荷边界，按照三层满桶堆码的要求，桶身环筋位置的形变控制在0.2毫米以内，这个形变率不会影响桶身的整体结构强度，也不会导致密封位置出现错位。桶口的内径尺寸严格匹配现有通用桶盖的安装尺寸，不管是封闭式的旋盖还是带出料口的龙头盖，都能直接适配，不需要额外做转接结构，这也是做通用储运容器模型必须注意的点——不能只看外形好看，所有接口尺寸、安装边界都要和现有工业体系的标准件对齐，不然做出来的模型只能做外观展示，没法用于实际的方案布局、工装设计参考。很多刚接触工业建模的人做这类容器，容易把注意力放在曲面的光滑度上，忽略了实际使用中的堆码、转运、密封这些核心功能需求，做出来的模型看着精致，放到实际生产线的布局方案里就会出现各种尺寸不匹配、结构不符合工艺的问题，这也是做通用工业配件三维模型必须避开的误区。
