ThinkPadX40/X41带轨迹点键盘结构

　　该模型围绕ThinkPad X40/X41系列笔记本内置键盘进行结构还原，重点呈现键帽矩阵、指点杆、掌托过渡区以及底部支撑边界。建模过程以实物测量为基础，对键距、键帽高度、边缘倒角和底部卡扣位置进行逐项核对，使整体外形能够直接用于整机装配校核、维修替换件开发以及外设改装方案验证。

　　从实际使用场景看，这类键盘主要承担移动办公中的文字录入、快捷键调用和光标控制任务。红色轨迹点位于G、B、H三键之间，手指无需离开主键盘区即可完成指针移动，配合下方左右按键与中键滚动功能，适合在桌面空间有限、频繁切换输入与鼠标操作的环境中使用。模型保留了轨迹点帽的凸起高度、键帽表面的微凹弧度以及键区前缘的倾斜关系，能够反映手指触键时的真实接触位置。

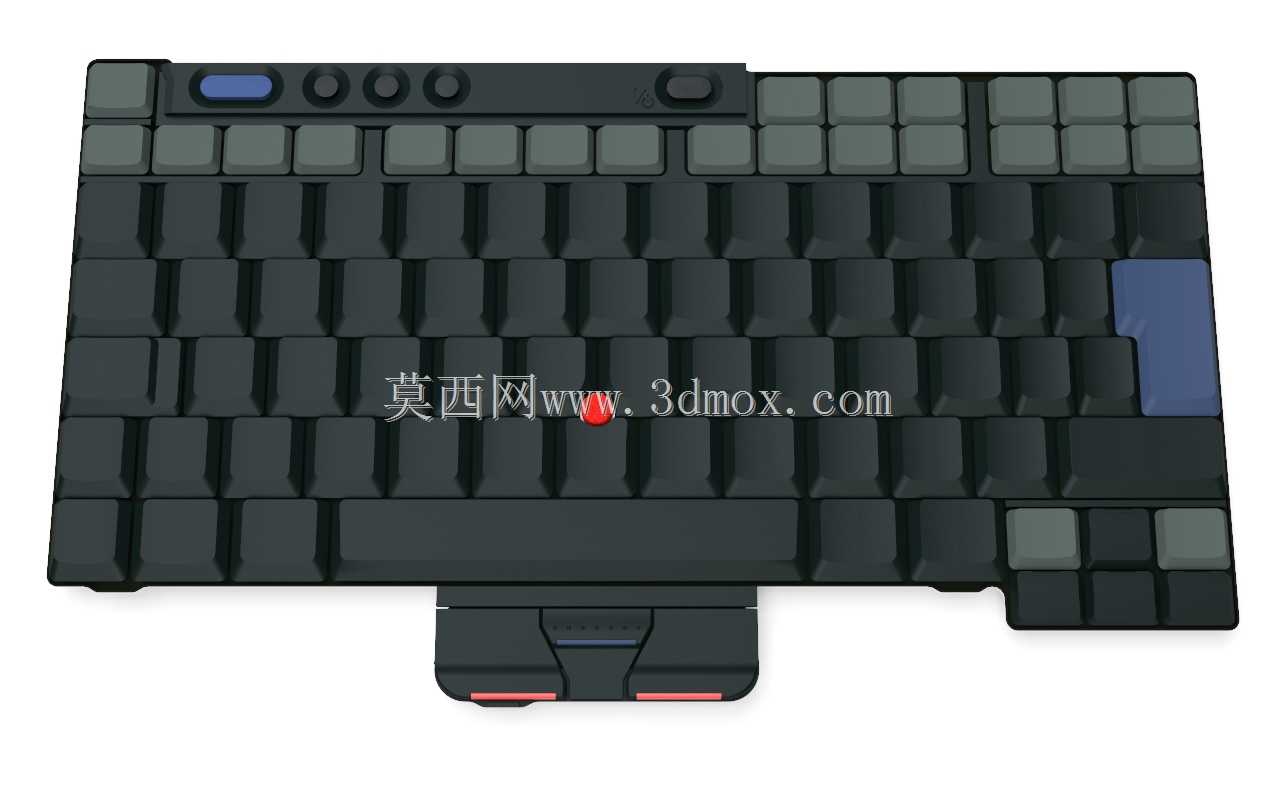

　　结构设计上，键帽采用常规矩阵排布，功能键区、主键区和编辑键区之间保留明确分隔。键帽边缘做了细小倒角，既避免相邻键帽在按压过程中发生干涉，也控制了视觉上的厚重感。空格键、回车键、Shift键等长键内部需要考虑平衡杆或支撑结构的布置，模型在外观层面给出了对应长度和端部边界，可作为进一步细化内部剪刀脚结构、橡胶帽位置和金属底板开孔的参考。

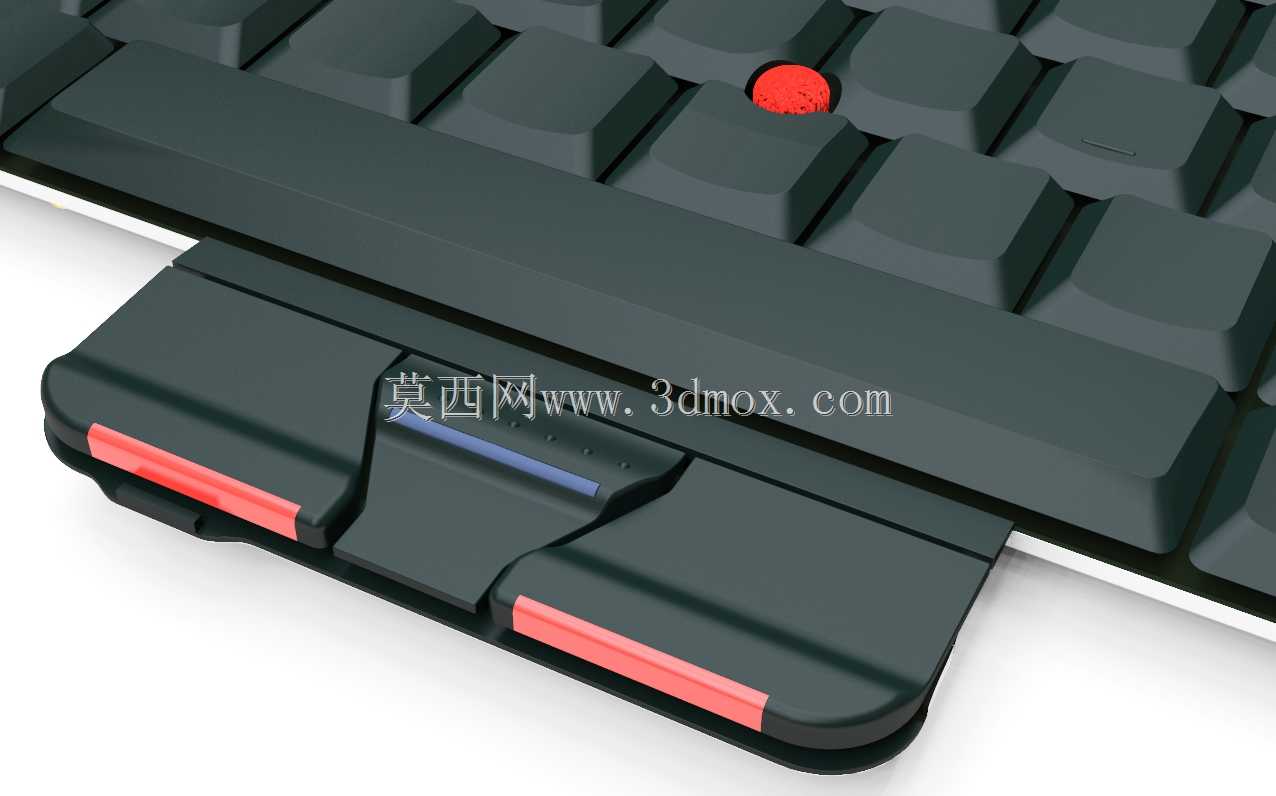

　　键盘前缘与掌托衔接区域是建模中的难点。该处不仅有厚度变化，还涉及左右按键、蓝色滚动条以及壳体分模线的连续过渡。模型将按键表面的红色装饰条、中间蓝色条带和黑色基体区分开，能够支持后续材质拆分、色彩方案评估和装配间隙检查。对于需要复刻C面外观或进行有限元分析的工程师而言，这些边界比单纯的外观曲面更有价值。

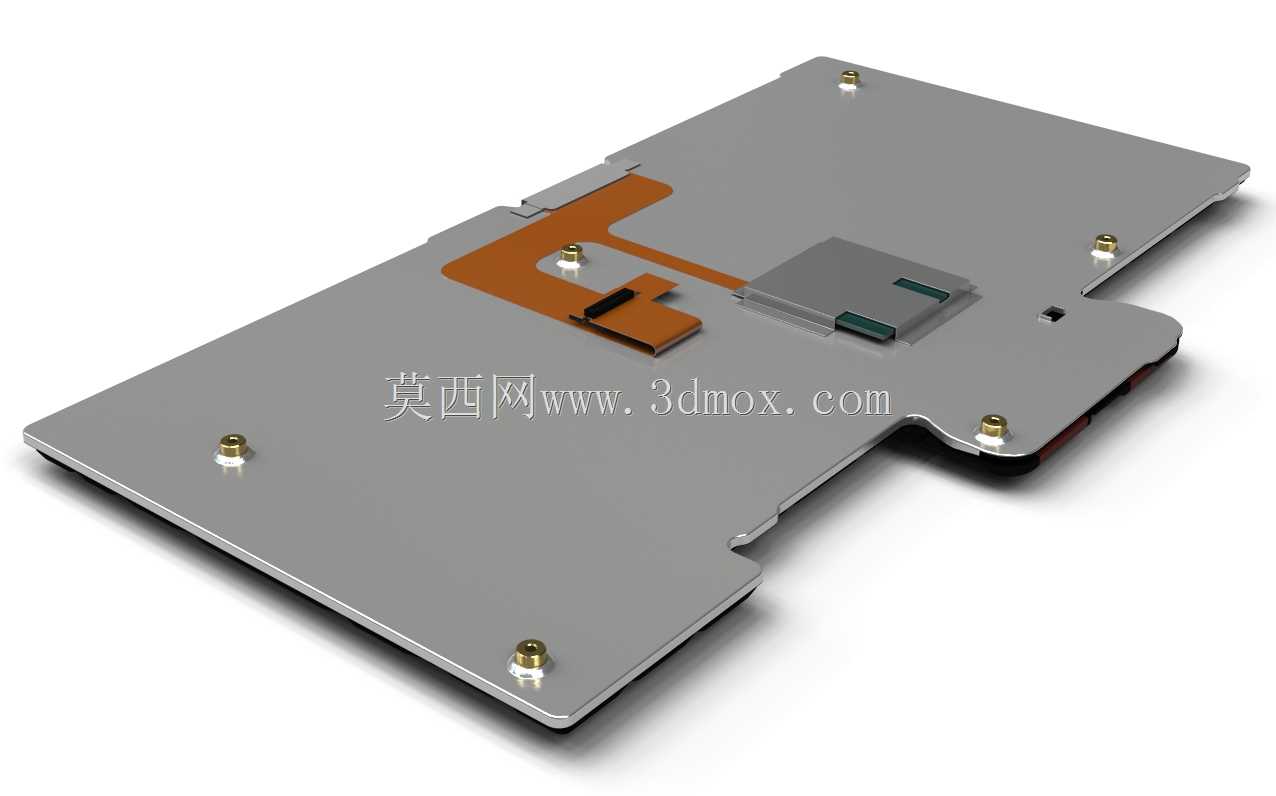

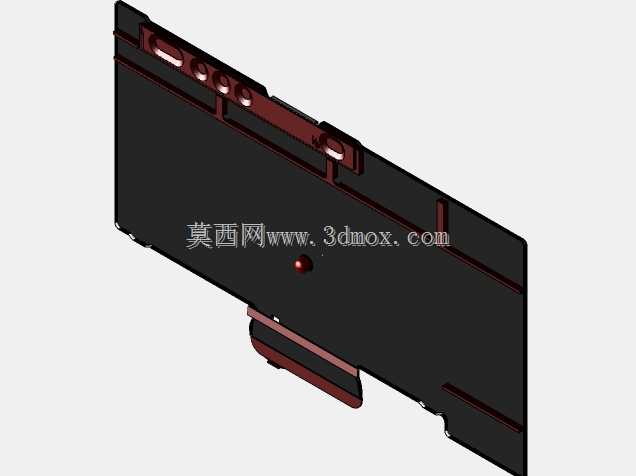

　　尺寸控制方面，重点关注键盘总成的外轮廓长宽、前缘厚度、后部安装边宽度以及键帽顶面到支撑面的高度。安装边界集中在底部和后侧，包括与主机C壳贴合的止口、螺钉柱避让区和卡扣位置。若将该模型用于替换件设计，需要进一步核对底板局部加强筋、薄膜开关走线槽和排线出口位置；若用于整机数字样机，则可直接检查键盘与屏幕闭合方向、掌托曲面及TrackPoint按键之间的空间关系。

　　在工程应用中，该模型还可服务于人因校核。通过将键帽曲面、轨迹点位置和掌托前缘放入装配环境，可以评估手腕自然放置时拇指与食指的可达范围，判断高频按键是否处于舒适发力区间。对于改装外接键盘或设计工业终端输入面板的项目，这种经过实测的键区比例、按键倾角和指点杆布局也具有直接参考意义。

　　整体来看，作品不是简单的外观拉伸，而是把键盘作为笔记本输入系统中的一个装配部件来处理。它既呈现了ThinkPad经典键盘的识别特征，也保留了结构设计所需的边界信息，能够用于外观评审、装配干涉检查、维修件开发以及输入设备人因分析。
