开槽通风式汽车制动盘结构设计

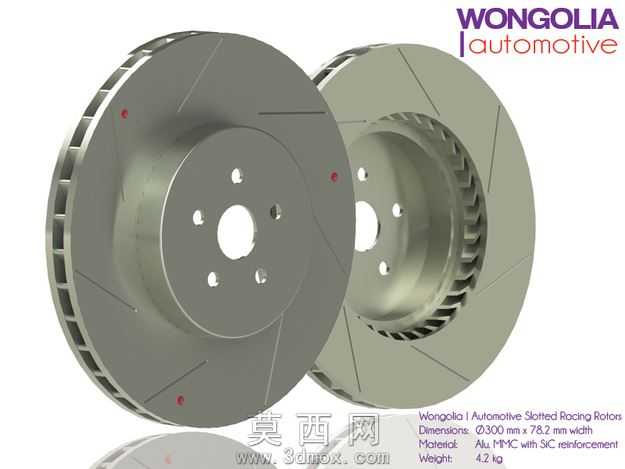

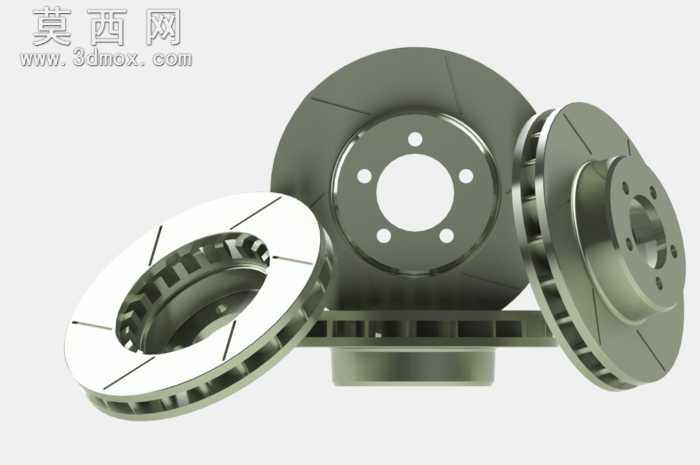

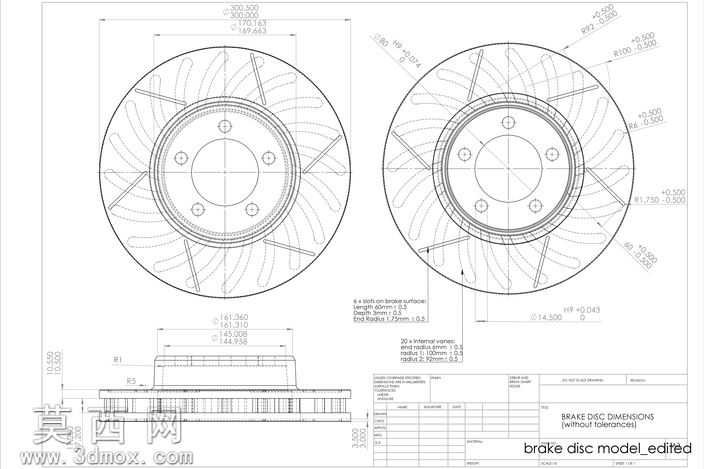

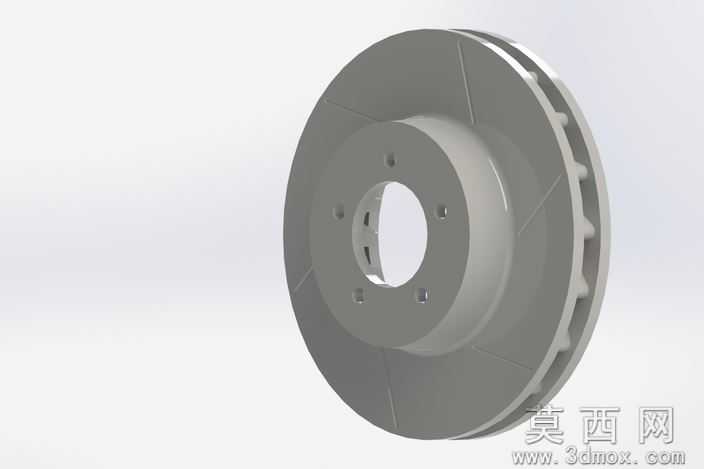

本制动盘采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循300毫米外径的尺寸规格，整体采用分体式结构展示，分别呈现了制动盘的摩擦工作面、内部通风散热结构以及安装法兰盘三个核心组成部分。建模阶段首先绘制制动盘的基础回转轮廓，通过旋转特征生成盘体基础形态，针对内部通风结构，采用阵列特征完成20片散热叶片的均匀排布，叶片采用流线型弧度设计，可在制动盘随车轮转动时引导空气流经盘体内部，带走制动过程中摩擦产生的大量热量，避免热衰减现象影响制动性能。摩擦工作面上设计有6条径向开槽，开槽结构在建模时通过拉伸切除特征完成，槽体沿盘面径向均匀分布，可在制动过程中快速排出摩擦产生的粉尘与水汽，同时增大摩擦面的空气接触面积，进一步提升散热效率，也能避免摩擦面形成水膜导致制动打滑。安装法兰部分严格按照轮毂安装孔位标准设计，5个安装螺栓孔采用圆周阵列均匀排布，孔位精度满足装配公差要求，法兰与盘体之间采用过渡圆弧结构连接，可有效分散制动过程中产生的应力，避免应力集中导致盘体开裂。材质渲染阶段，摩擦工作面采用高碳铸铁材质表现，还原金属哑光磨砂质感，散热叶片与法兰部分做金属光泽处理，区分不同结构的材质差异，整体渲染效果清晰展现了通风槽、径向开槽、安装孔位的细节结构，直观呈现了该制动盘兼顾散热效率、制动稳定性与结构强度的设计思路，开槽与通风结构的组合设计可有效延长制动盘使用寿命，提升连续制动工况下的性能稳定性。
